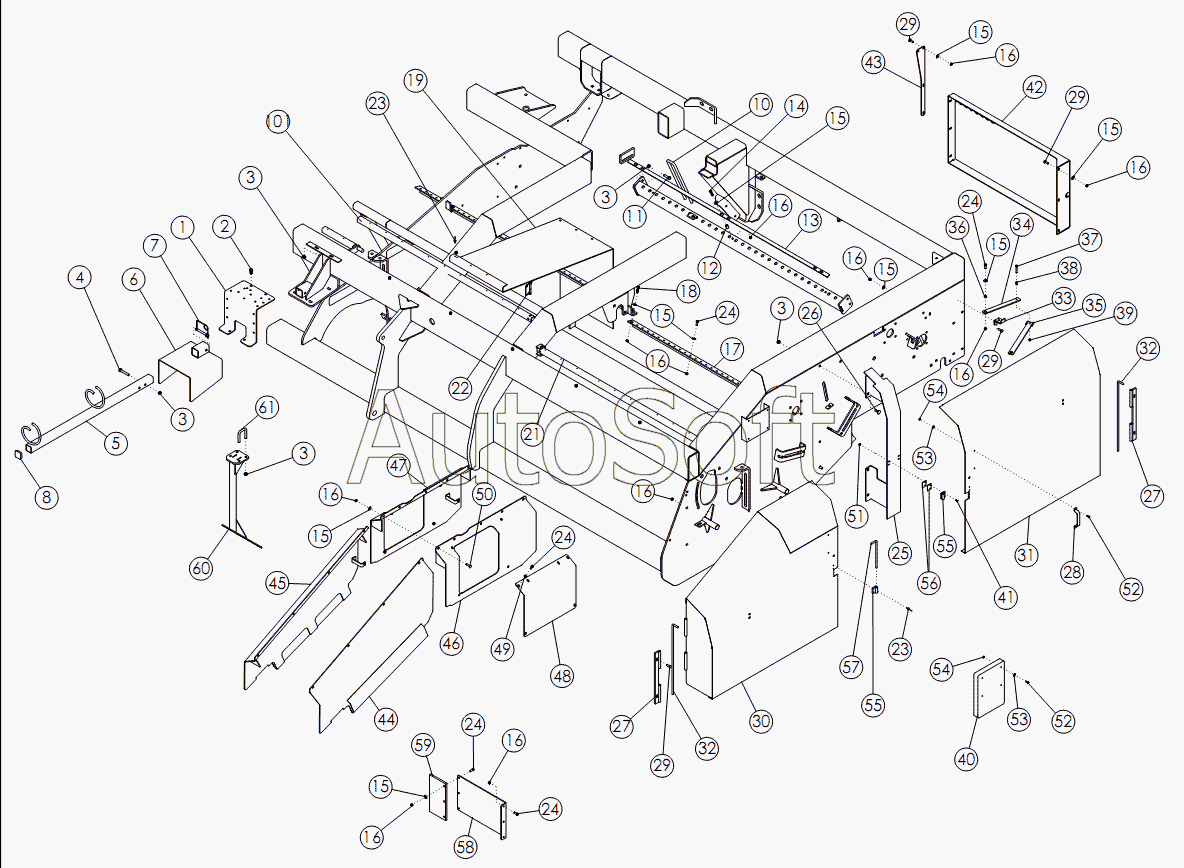

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s (2011). GUARDS AND SHIELDS FRONT
1
2
3
3
3
3
3
4
5
6
7
8
10
11
12
13
14
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
17
18
19
21
22
23
23
24
24
24
24
24
25
26
27
27
28
29
29
29
29
30
30
31
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
53
54
54
55
55
56
57
58
58
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | PLATE-HOSE MOUNT | |
| 2 | 1***6 | BOLT-HEX: .50 X 1.00 NC GR5 ZP | |
| 3 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 4 | 1***1 | BOLT-HEX: .50 X 3.00 NC GR5 ZP | |
| 5 | 5***0 | WLDMT-HOSE SUPPORT | |
| 6 | 6***4 | Щиток | |
| 7 | 5***8 | SPRING PIN .50, X 3.50, | |
| 8 | 6***9 | CAPLUG-2 SQ | |
| 9 | 7***6 | WLDMT-MOUNT | |
| 10 | 3***1 | U-ROD: .625 X 17.00 X 1.875 X 17.00 ZP | |
| 11 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 12 | 5***6 | Втулка | |
| 13 | 7***5 | STRAP | |
| 14 | 1***3 | BOLT-HEX: .38 X 1.75 NC GR5 ZP | |
| 15 | 1***8 | Шайба | |
| 16 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 17 | 7***4 | MOUNT-TARP | |
| 18 | 1***2 | BOLT-HEX: .38 X 1.50 NC GR5 ZP | |
| 19 | 5***1 | Фартук | |
| 20 | 7***6 | TUBE-INNER APRON MOUNT | |
| 21 | 7***7 | TUBE-OUTER APRON MOUNT | |
| 22 | 5***1 | Булавка | |
| 23 | 1***4 | RIVET-POP: .19 X .531 ZP | |
| 24 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 25 | 7***6 | WLDMT-DOOR MOUNT | |
| 26 | 1***4 | BOLT-CRG: .50 X 1.25 NC GR5 ZP | |
| 27 | 7***0 | WLDMT-DOOR HINGE | |
| 28 | 6***5 | HANDLE-GRAB DOOR | |
| 29 | 1***2 | BOLT-CRG: .38 X 1.25 NC GR5 ZP | |
| 30 | 7***1 | WLDMT-FRONT DOOR LH | |
| 30 | 7***5 | WLDMT-FRONT DOOR RH | |
| 31 | 7***1 | WLDMT-REAR DOOR LH | |
| 31 | 7***4 | WLDMT-REAR DOOR RH | |
| 32 | 5***3 | DOOR HINGE ROD ZP | |
| 33 | 7***7 | PLATE-DOOR TAB REAR | |
| 34 | 7***2 | PLATE-DOOR LOCK | |
| 35 | 7***4 | WLDMT-DOOR LOCK | |
| 36 | 5***3 | BUSHING-LINKAGE | |
| 37 | 1***5 | BOLT-HEX .31 X 2.00 NC | |
| 38 | 6***8 | SPRING-SCRAPER | |
| 39 | 1***0 | NUT-TOPLOCK: .31 NC GR5 ZP | |
| 40 | 6***5 | CASE-MANUAL STORAGE | |
| 41 | 1***2 | SCREW | |
| 42 | 7***3 | WLDMT-SHIELD REAR | |
| 43 | 7***0 | PLATE-SHIELD MOUNT | |
| 44 | 7***3 | WLDMT-MIDDLE SHIELD FRONT LEFT | |
| 45 | 7***4 | WLDMT-MIDDLE SHIELD FRONT RH | |
| 46 | 7***8 | WLDMT-MIDDLE SHIELD REAR LH | |
| 47 | 7***9 | WLDMT-MIDDLE SHIELD REAR RH | |
| 48 | 7***8 | SHEET-COVER | |
| 49 | 1***6 | WASHER-LOCK: .38 ZP | |
| 50 | 5***9 | BOLT-CRG: .38 X 1.50 NC GR5 ZP | |
| 51 | 1***1 | NUT-K-LOCK: №10-24NC GR2 ZP | |
| 52 | 1***5 | BOLT-HEX: .25 X .75 NC GR5 ZP | |
| 53 | 1***6 | WASHER-FLAT: .25 ZP | |
| 54 | 1***6 | NUT-TOPLOCK | |
| 55 | 6***0 | WLDMT-DOOR LATCH ZP | |
| 56 | 6***1 | PLATE-DOOR LATCH SPACER | |
| 57 | 5***4 | DOOR LOCK ZP | |
| 58 | 7***3 | ANGLE-12R22 | |
| 58 | 7***4 | ANGLE-8R30 | |
| 58 | 7***5 | ANGLE-12R 50CM | |
| 59 | 5***0 | Отражатель | |
| 60 | 6***8 | WLDMT - DEFLECTOR | |
| 61 | 6***8 | U-BOLT .50 X 3 X 2.06 X 3 |
