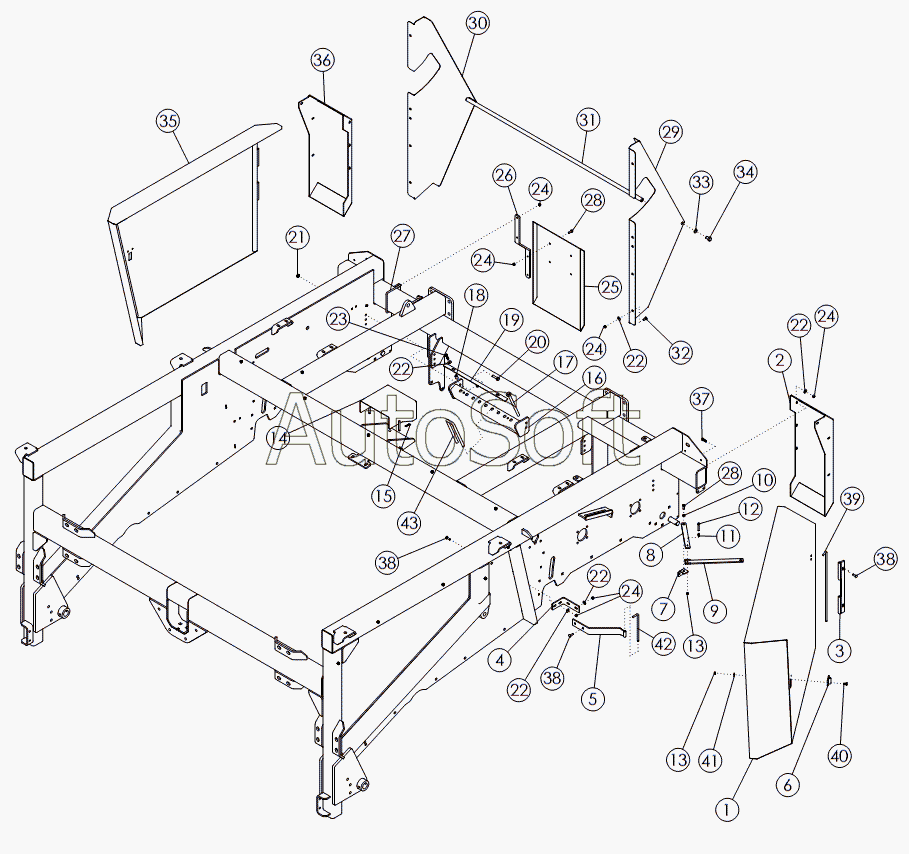

Каталог запасных частей к технике: Amity Wic Harvester 12 row 22s (2011). GUARDS AND SHIELDS REAR
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
22
22
22
23
24
24
24
24
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
38
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***6 | WLDMT-REAR DOOR LH | |
| 2 | 7***8 | WLDMT-REAR DOOR SUPPORT LH | |
| 3 | 7***0 | WLDMT-DOOR HINGE | |
| 4 | 7***2 | PLATE-DOOR LOCK BRKT | |
| 5 | 7***3 | WLDMT-DOOR LOCK | |
| 6 | 7***5 | WLDMT-DOOR RETAINER | |
| 7 | 7***7 | PLATE-DOOR TAB REAR | |
| 8 | 7***2 | PLATE-DOOR LOCK | |
| 9 | 7***4 | WLDMT-DOOR LOCK | |
| 10 | 5***3 | BUSHING-LINKAGE | |
| 11 | 6***8 | SPRING-SCRAPER | |
| 12 | 1***5 | BOLT-HEX .31 X 2.00 NC | |
| 13 | 1***0 | NUT-TOPLOCK: .31 NC GR5 ZP | |
| 14 | 7***2 | WLDMT-GEARBOX COVER | |
| 15 | 5***7 | Клипса 14x1.94 ZP | |
| 16 | 7***0 | WLDMT-REAR MOUNT 12R | |
| 17 | 5***9 | Палец | |
| 18 | 5***6 | Втулка | |
| 19 | 7***2 | PLATE-RETAINER STRIP 12R | |
| 20 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 21 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 22 | 1***8 | Шайба | |
| 23 | 1***3 | BOLT-HEX: .38 X 1.75 NC GR5 ZP | |
| 24 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 25 | 7***0 | WLDMT-REAR SHIELD 12R | |
| 26 | 7***1 | PLATE-REAR SHIELD MNT | |
| 27 | 6***4 | U-BOLT .38 X 5.13 X 6.00 X 5.13 | |
| 28 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 29 | 7***0 | GUARD-REAR SCRUB LH | |
| 30 | 7***1 | GUARD-REAR SCRUB RH | |
| 31 | 7***2 | PIPE-THREADED | |
| 32 | 5***8 | BOLT-CRG .38 X 1.00 NC GR5 ZP | |
| 33 | 1***3 | WASHER-LOCK: .63 ZP | |
| 34 | 1***5 | BOLT - HEX: 63 X 100 NC GR5 ZP | |
| 35 | 7***7 | WLDMT-REAR DOOR RH | |
| 36 | 7***9 | WLDMT-REAR DOOR SUPPORT RH | |
| 37 | 1***1 | BOLT-HEX: .38 X 1.25 NC GR5 ZP | |
| 38 | 1***2 | BOLT-CRG: .38 X 1.25 NC GR5 ZP | |
| 39 | 5***3 | DOOR HINGE ROD ZP | |
| 40 | 6***2 | BOLT-CRG: .31 X 0.75 NC GR5 ZP | |
| 41 | 1***3 | WASHER-FLAT: .31 ZP | |
| 42 | 5***4 | DOOR LOCK ZP | |
| 43 | 6***7 | U ROD ZP |
