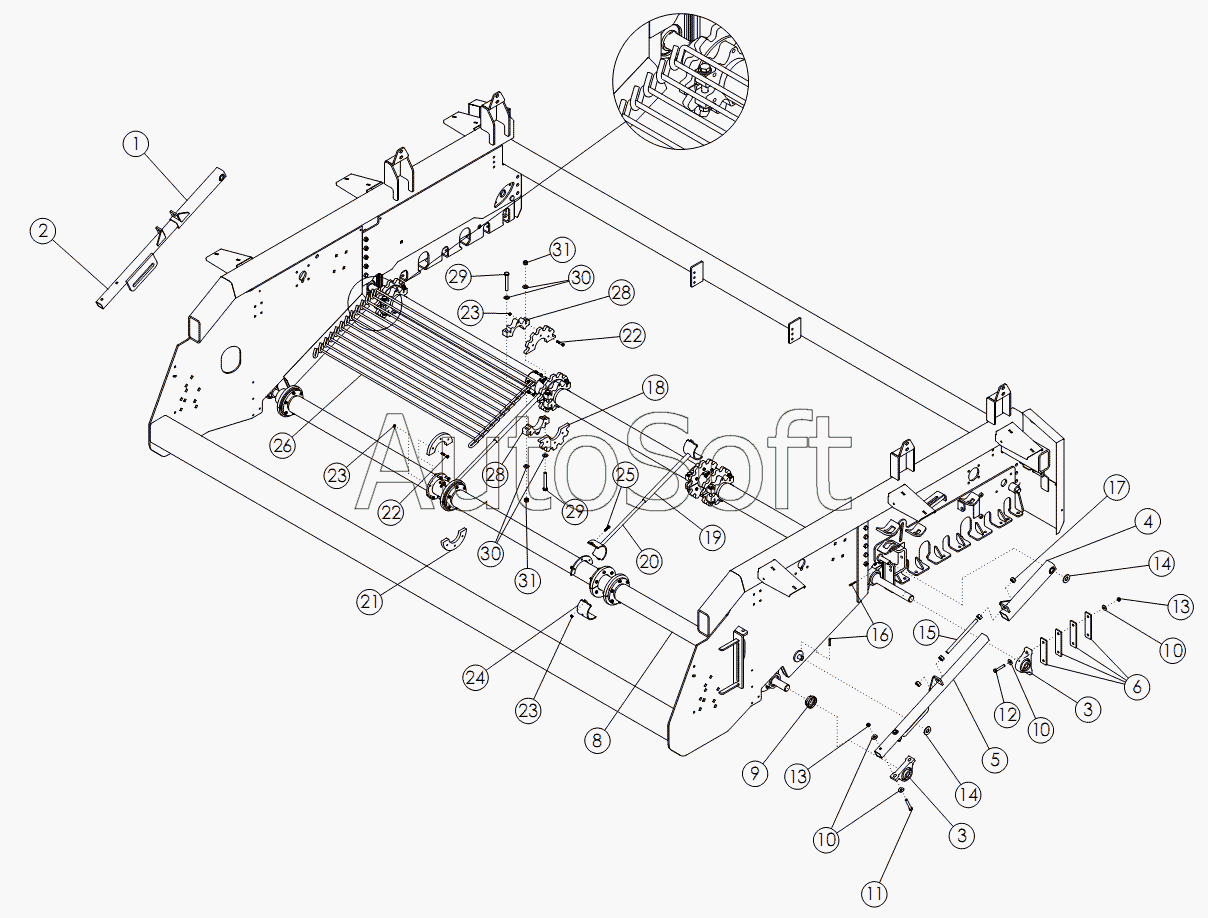

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30s (2011). APRON SHAFT - HOOK CHAIN 56.5"
16
31
31
30
30
29
29
28
28
26
25
24
23
23
23
22
22
21
20
19
18
17
1
15
14
14
13
13
12
11
10
10
10
9
8
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Труба наружная правая | |
| 2 | 5***8 | Труба внутренняя регулировочная | |
| 3 | 5***5 | BEARING-PILLOW 1-3/4 | |
| 4 | 5***2 | Труба наружная левая | |
| 5 | 5***7 | Труба внутренняя регулировочная | |
| 6 | 5***2 | Регулировочные пластины | |
| 7 | 6***7 | WLDMT-TOP APRON SHAFT | |
| 8 | 6***0 | WLDMT-BOTTOM APRON SHAFT | |
| 9 | 5***2 | SEAL PROTECTOR 1.75 | |
| 10 | 1***3 | WASHER-FLAT: .50 ZP | |
| 11 | 1***4 | Болт | |
| 12 | 1***1 | BOLT-HEX: .50 X 3.00 NC GR5 ZP | |
| 13 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 14 | 1***5 | WASHER-FLAT: 1.00 ZP | |
| 15 | 5***8 | Регулировочная шпилька | |
| 16 | 1***4 | PIN-COTTER: .25 X 2.00 ZP | |
| 17 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 18 | 6***4 | SPROCKET - HALF 238 ZP | |
| 19 | 6***2 | Труба | |
| 20 | 6***1 | Пруток | |
| 21 | 5***2 | Поддерживающий полуролик | |
| 22 | 1***3 | BOLT-HEX: .38 X 1.75 NC GR5 ZP | |
| 23 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 24 | 6***9 | Скоба | |
| 25 | 6***1 | BOLT - HEX: 38 X 125 NC GR8 ZP | |
| 26 | 6***8 | CHAIN 5/8 X 56.5 X 2.38 | |
| 27 | 1***8 | Шайба | |
| 28 | 6***5 | CLAMP - APRON | |
| 29 | 6***6 | BOLT - HEX: 63 X 475NC GR8 ZP | |
| 30 | 6***8 | WASHER-SAE .63 GR8 ZP | |
| 31 | 6***0 | NUT - HEX: 63NC GR8 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
