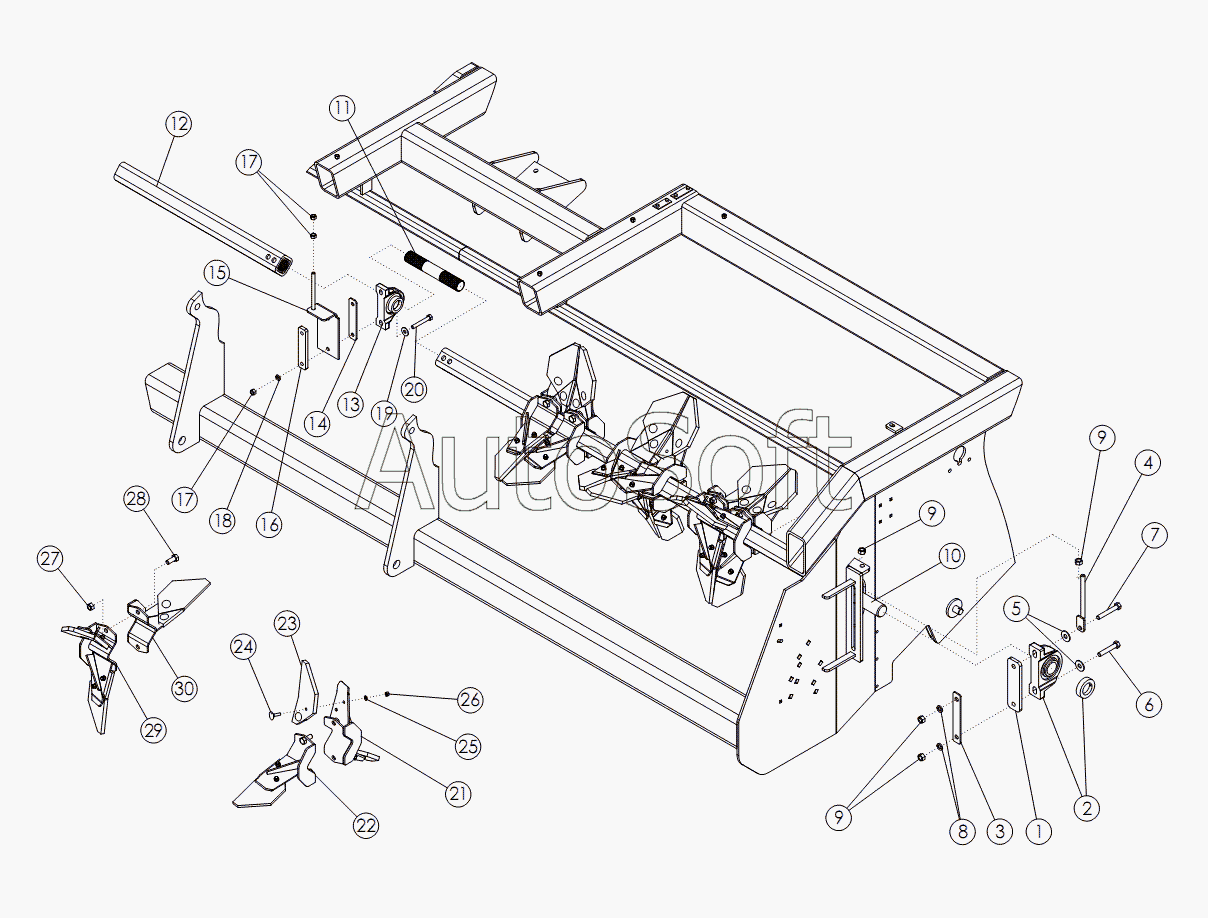

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30s (2011). PADDLE SHAFT
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
17
1
15
14
13
12
11
10
9
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | Пластина | |
| 2 | 5***7 | Подшипник в сборе | |
| 3 | 5***8 | Пластина | |
| 4 | 5***5 | Натяжная шпилька | |
| 5 | 1***4 | WASHER-FLAT: .63 ZP | |
| 6 | 1***0 | BOLT-HEX .63 X 3.50 NC GR5 ZP | |
| 7 | 1***6 | Болт | |
| 8 | 1***3 | WASHER-LOCK: .63 ZP | |
| 9 | 1***8 | NUT-HEX: .63 NC GR2 ZP | |
| 10 | 5***7 | WLDMT - PADDLE SHAFT LH | |
| 11 | 5***6 | SHAFT - SPLINED 8R | |
| 12 | 5***8 | WLDMT - PADDLE SHAFT RH | |
| 13 | 5***5 | BEARING-PILLOW 1-3/4 | |
| 14 | 5***4 | PLATE | |
| 15 | 5***7 | WLDMT - ROD ZP | |
| 16 | 5***5 | SPACER - BEARING | |
| 17 | 1***7 | NUT-HEX | |
| 18 | 1***1 | WASHER-LOCK | |
| 19 | 1***3 | WASHER-FLAT: .50 ZP | |
| 20 | 1***2 | BOLT-HEX: .50 X 3.50 NC GR5 ZP | |
| 21 | 5***9 | Кронштейн двойной левый | |
| 22 | 5***0 | Кронштейн одинарный левый | |
| 23 | 5***2 | Лопасть | |
| 24 | 1***9 | Болт | |
| 25 | 1***6 | WASHER-LOCK: .38 ZP | |
| 26 | 1***6 | NUT-HEX: .38 NC GR2 ZP | |
| 27 | 1***5 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 28 | 1***9 | BOLT-HEX: .63 x 1.50 ND GR5 ZP | |
| 29 | 5***2 | Кронштейн двойной правый | |
| 30 | 5***1 | Кронштейн одинарный правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
