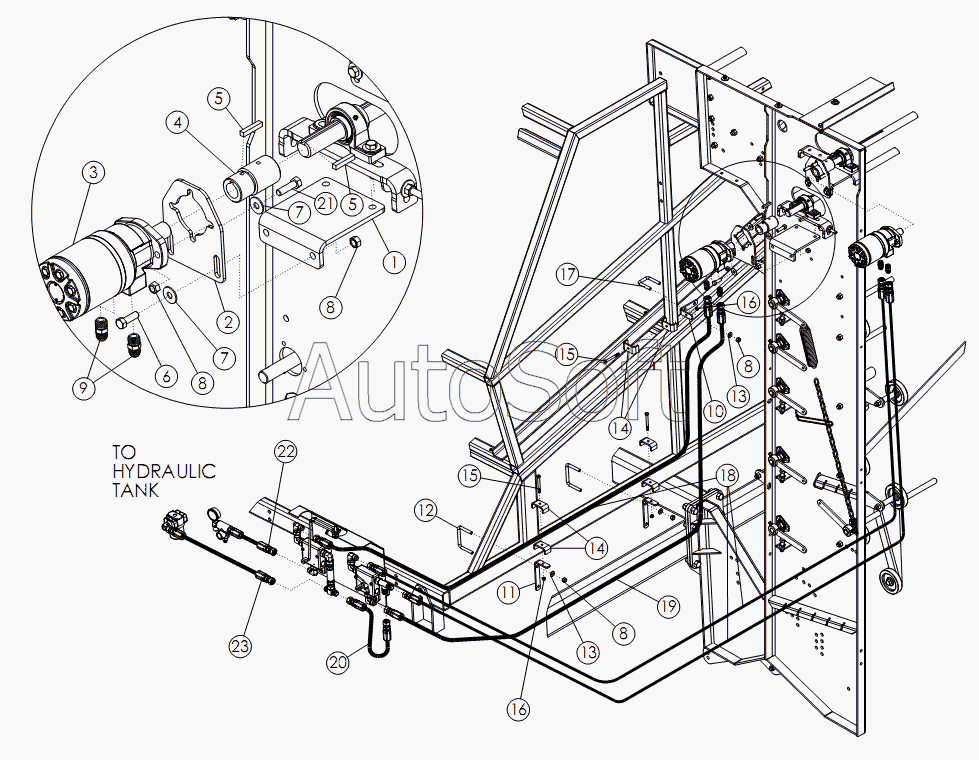

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30s (2011). REAR SCRUB DRIVE: DUAL MOTOR
1
2
3
4
5
5
6
7
7
8
8
8
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***4 | PLATE | |
| 2 | 5***3 | PLATE - FC | |
| 3 | 5***6 | Большой гидромотор | |
| 4 | 6***3 | COUPLING | |
| 5 | 5***2 | KEY .38 X .38 X 2.00 | |
| 6 | 1***7 | BOLT-HEX | |
| 7 | 1***3 | WASHER-FLAT: .50 ZP | |
| 8 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 9 | 5***3 | FTG - ADAPTER: 10MB - 12MJ | |
| 10 | 5***4 | BRACKET - HOSE ZP | |
| 11 | 5***2 | BRACKET - HOSE ZP | |
| 12 | 5***3 | Стремянка | |
| 13 | 1***4 | WASHER-FLAT | |
| 14 | 6***3 | CLAMP 75 ZP | |
| 15 | 5***6 | Болт | |
| 16 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 17 | 5***7 | U - BOLT: 50 X 3 X 2 X 3 | |
| 18 | 6***4 | HOSE: 75 X 166 12FJX - 12FJX | |
| 19 | 6***5 | HOSE: 75 X 160 12FJX - 12FJX | |
| 20 | 6***3 | HOSE: 75 X 19 12FJX - 12FJX | |
| 21 | 1***8 | BOLT-HEX: .50 X 1.75 NC GR5 ZP | |
| 22 | 5***5 | HOSE: 75 X 66 12FJX - 12FJX | |
| 23 | 5***1 | HOSE: 75 X 74 12FJX - 12FJX |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
