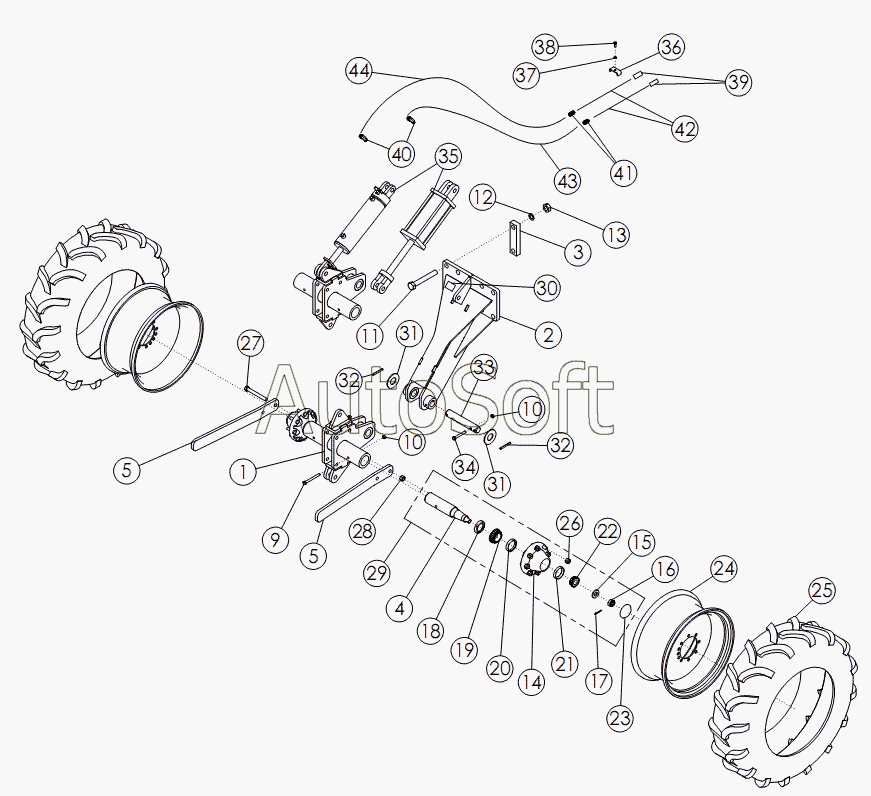

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30s (2011). STANDARD REAR STRUTS 11.2 X 24
35
25
25
26
27
28
29
30
31
31
32
32
33
34
24
35
36
37
38
39
40
41
42
43
44
13
2
3
4
5
5
9
10
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | WLDMT - MOUNT ADJ 112 - 24 UNIVERSAL | |
| 2 | 6***4 | WLDMT - STRUT LH ADJ 112 X 24 | |
| 3 | 6***3 | Пластина | |
| 4 | 5***4 | SPINDLE | |
| 5 | 5***5 | SCRAPER | |
| 6 | 1***1 | WASHER-LOCK: .75 ZP | |
| 7 | 1***8 | BOLT-HEX: .75 X2.50 NC GR5 ZP | |
| 8 | 1***0 | NUT-HEX: .75 NC GR2 ZP | |
| 9 | 1***8 | BOLT-HEX: .50 X 5.00 NCGR5 ZP | |
| 10 | 1***1 | NUT-TOPLOCK: .50 NC GR5 ZP | |
| 11 | 6***5 | Болт 1.13x8.00 NC GR8 ZP | |
| 12 | 6***7 | Гровер | |
| 13 | 6***6 | Гайка 1.13 NC GR2 ZP | |
| 14 | 5***3 | HUB-WHEEL 8-BOLT | |
| 15 | 1***8 | WASHER-FLAT: SAE 1.00 GR8 YZP | |
| 16 | 1***6 | NUT-SPINDLE | |
| 17 | 1***7 | PIN-COTTER | |
| 18 | 5***9 | SEAL | |
| 19 | 5***1 | BEARING CONE INNER | |
| 20 | 5***2 | BEARING CUP INNER | |
| 21 | 5***3 | BEARING CUP-INNER | |
| 22 | 5***0 | BEARING CONE OUTER | |
| 23 | 5***4 | CAP-HUB | |
| 24 | 5***3 | WHEEL W10 X 24 8 BOLT | |
| 25 | 5***6 | TIRE 11.2-24 10 PLY R1 | |
| 25 | 6***3 | TUBE-REPAIR 11.2-24 | |
| 26 | 5***5 | NUT-WHEEL: .63-18NF | |
| 27 | 1***9 | BOLT-HEX: .75 X 3.00 NC GR5 ZP | |
| 28 | 1***0 | NUT-TOPLOCK | |
| 29 | 5***7 | ASSY HUB AND SPINDLE | |
| 30 | 5***8 | DECAL-CAUTION | |
| 31 | 7***8 | WASHER - FLAT: 175 ZP | |
| 32 | 7***9 | ROLL PIN: 38 X 350 ZP | |
| 33 | 7***7 | PIN - STRUT REAR MAIN | |
| 34 | 1***4 | BOLT - HEX: 50 X 400 NC GR5 ZP | |
| 35 | 7***0 | CYLINDER - HYDRAULIC 4 X 10 | |
| 35 | 7***1 | CYLINDER - HYD 4 X 10 - 3000 - 0° ADC | |
| 36 | 5***4 | CLAMP .50 ZP | |
| 37 | 1***6 | WASHER-LOCK: .38 ZP | |
| 38 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 39 | 3***0 | PIONEER TIP 8015-15P | |
| 40 | 5***0 | FTG-ELBOW: 8MB-8MJ-90 | |
| 41 | 5***4 | FTG - ADAPTER: 8MJ - 8MJ | |
| 42 | 3***3 | HOSE: .50 X 108 8MB-8FJX | |
| 43 | 5***7 | HOSE .50 X 172 8FJX-8FJX | |
| 44 | 5***8 | Шланг гидравлический 50x182 |
