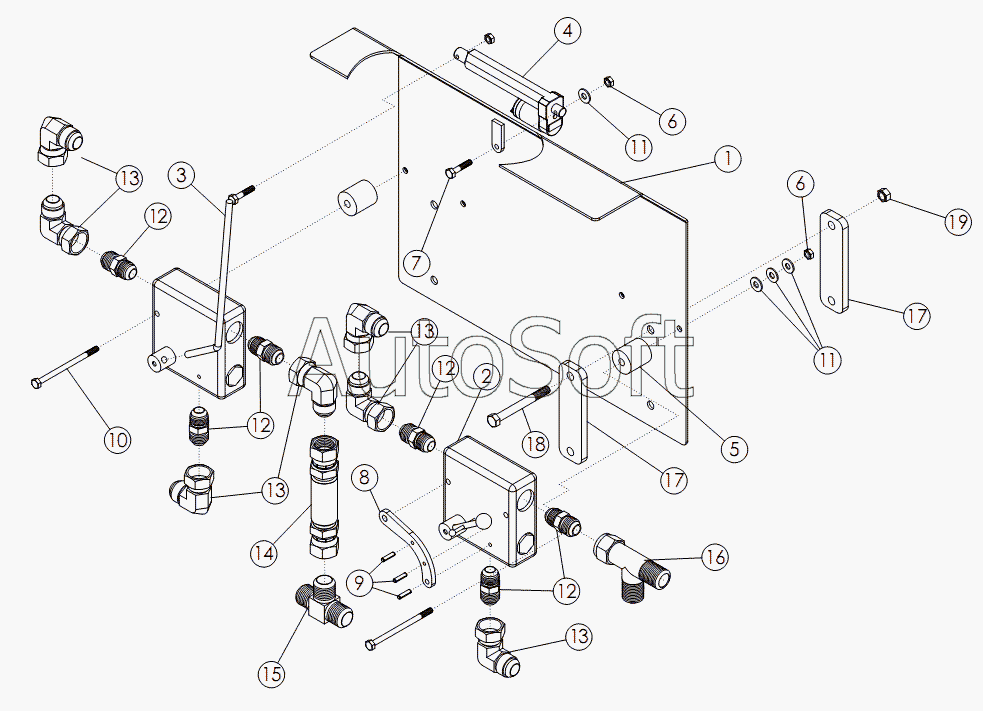

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30s (2011). VALVE GROUP: DUAL MOTOR SCRUB
1
2
3
4
5
6
6
7
8
9
10
11
11
12
12
12
12
13
13
13
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***2 | WLDMT - BRACKET FLOW CONTROL | |
| 2 | 5***5 | VALVE - FLOW CONTROL - 3/4 FP | |
| 3 | 5***4 | WLDMT - ARM FLOW CONTROL ZP | |
| 4 | 5***3 | ACTUATOR - 12VDC 4 STROKE | |
| 5 | 5***3 | SPACER | |
| 6 | 1***6 | NUT-TOPLOCK | |
| 7 | 1***0 | BOLT: .25 X 1.25 NC ZP | |
| 8 | 5***6 | BRACKET - FLOW CONTROL ZP | |
| 9 | 5***4 | PIN - ROLL 19 X 75 ZP | |
| 10 | 1***6 | BOLT - HEX: 25 X 400 NC GR5 | |
| 11 | 1***6 | WASHER-FLAT: .25 ZP | |
| 12 | 5***2 | FTG - ADAPTER: 12MP - 12MJ | |
| 13 | 5***1 | FTG-ELBOW: 12MJ-12FJX-90 | |
| 14 | 6***1 | ASSY - TUBE LINE 75 X 525 0 - 0 | |
| 15 | 5***6 | FTG - TEE: 12MJ - 12MJ - 12MJ | |
| 16 | 5***8 | FTG - TEE: 12MJ - 12FJX - 12MJ | |
| 17 | 5***1 | BRACKET - BOLT PLATE | |
| 18 | 5***6 | Болт | |
| 19 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP |
