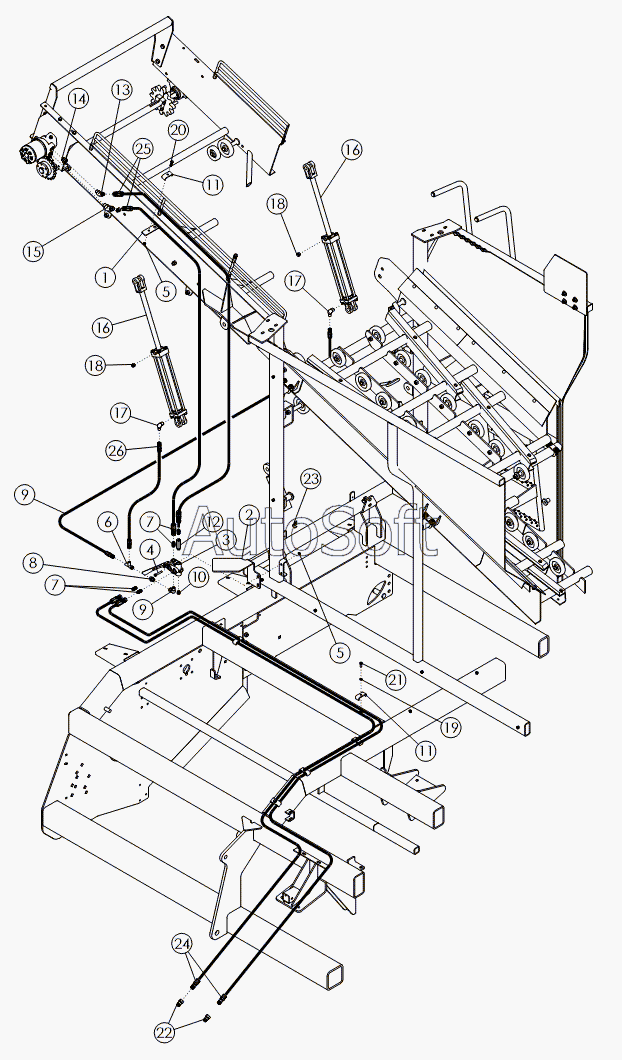

Каталог запасных частей к технике: Amity Wic Harvester 6 row 30s (2011). TANK HYDRAULICS
14
26
25
24
23
22
21
20
19
18
18
17
17
16
16
15
1
13
12
11
11
10
9
9
8
7
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Крепление гидрошланга | |
| 2 | 6***4 | Защитный кронштейн | |
| 3 | 5***0 | Клапан переключатель | |
| 4 | 5***0 | BOLT-HEX: .38 X 2.25 NC G5 ZP | |
| 5 | 1***9 | NUT-TOPLOCK: .38 NC GR5 ZP | |
| 6 | 5***1 | Фитинг | |
| 7 | 5***6 | FTG-ADAPTER: 8MB-8MJ | |
| 8 | 3***2 | FITTING - RESTRICTOR | |
| 9 | 6***3 | HOSE: 38 X 96 6FJX - 6FJX | |
| 10 | 5***0 | Фитинг | |
| 11 | 5***4 | CLAMP .50 ZP | |
| 12 | 3***0 | VALVE - CHECK: 8MB - 8FJ FLOW F>M | |
| 13 | 5***5 | FTG-ELBOW: 8MB-8MJ-45 | |
| 14 | 3***9 | FTG - ADAPTER: 8FB - 10MB | |
| 15 | 5***9 | Фитинг | |
| 16 | 5***9 | Гидроцилиндр | |
| 17 | 5***7 | Фитинг | |
| 18 | 5***7 | Фитинг | |
| 19 | 1***6 | WASHER-LOCK: .38 ZP | |
| 20 | 1***2 | BOLT-HEX: .38 X 1.50 NC GR5 ZP | |
| 21 | 1***0 | BOLT-HEX: .38 X 1.00 NC GR5 ZP | |
| 22 | 3***0 | PIONEER TIP 8015-15P | |
| 23 | 5***9 | Прижимная пластина | |
| 24 | 3***6 | HOSE: 50 X 262 8MB - 8FJX | |
| 25 | 5***9 | Гидрошланг | |
| 26 | 5***1 | HOSE: 38 X 34 X 6FJX - 6FJX |
