Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Ботвошвырятель
28
17
18
22
23
24
26
26
27
16
29
30
30
31
31
32
35
36
8
1
2
3
4
5
6
7
7
9
10
10
10
11
13
14

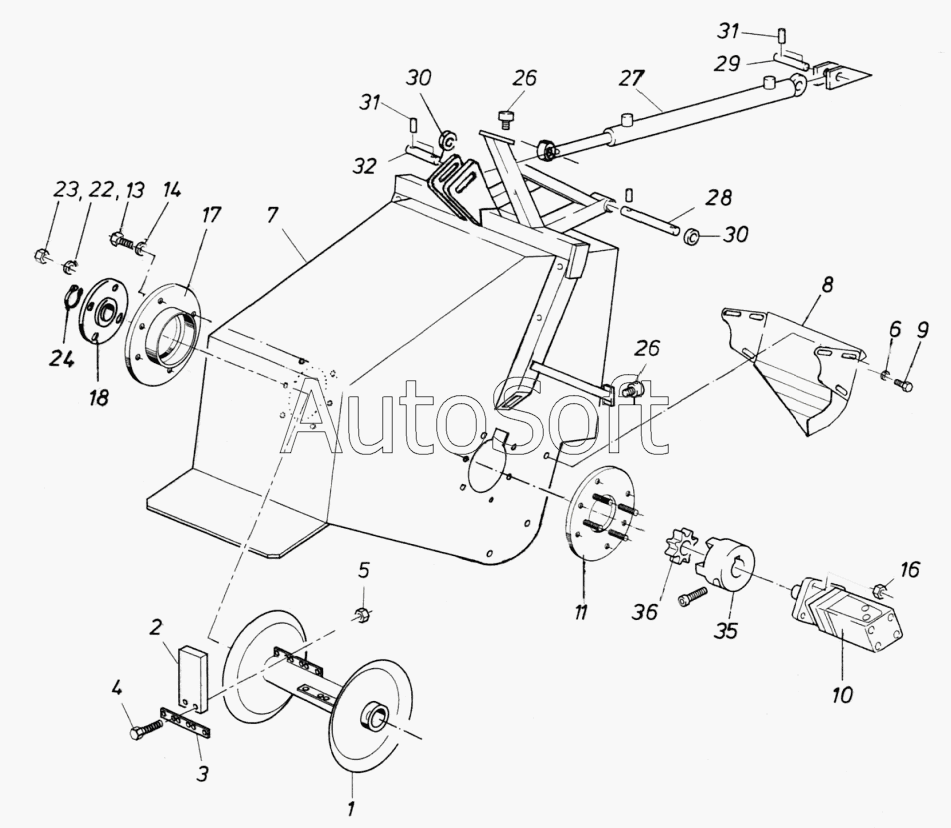

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 19183 | 1***3 | Цилиндрический винт М10х40 | |
| SA-130-030-002 | S***2 | Разбрасывающий механизм СБ. | |
| 1 | S***1 | Разбрасывающий механизм | |
| 2 | S***1 | Било | |
| 3 | S***2 | Полосовая сталь | |
| 4 | 4***9 | Шестигранный винт М10х50 | |
| 5 | 6***3 | Шестигранная гайка М10 | |
| 6 | 2***6 | Блокирующая шайба SKM10 | |
| 7 | S***0 | Откидная рама | |
| 7 | V***0 | Откидная рама | |
| 8 | S***3 | Откидная крышка | |
| 9 | 4***0 | Шестигранный винт М10х20 | |
| 10 | 4***9 | Гидравлический шланг для утечки масла | |
| 10 | 4***0 | Гидравлический шланг | |
| 10 | S***6 | Гидродвигатель OMS100 | |
| 11 | S***3 | Фланецдлягидродвигателя | |
| 13 | 4***4 | Шестигранный винт М8х25 | |
| 14 | 8***6 | Упругая зажимная шайба 8 | |
| 16 | 6***4 | Шестигранная гайка М12 | |
| 17 | S***2 | Фланец подшипника | |
| 18 | 4***0 | Фланцевый подшипник ТМЕ 35 | |
| 19 | 7***4 | Пресс-маслёнка с конич. головкой Н18x1S | |
| 22 | 8***7 | Упругая зажимная шайба 10 | |
| 23 | 6***3 | Шестигранная гайка М10 | |
| 24 | 8***2 | Стопорное кольцо 30х1,5 | |
| 26 | 1***1 | Буферный амортизатор | |
| 27 | S***5 | Гидравлический цилиндр | |
| 28 | S***1 | Вал | |
| 29 | S***5 | Палец | |
| 30 | 3***2 | Шайба А21 | |
| 31 | 2***5 | Трубчатый разрезной штифт 6x30 | |
| 32 | S***6 | Палец | |
| 35 | S***0 | Полумуфта | |
| 36 | 1***2 | Зубчатый венец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
