Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Автоматика управления
45
31
32
33
35
36
37
37
38
39
40
41
42
43
43
44
44
30
46
47
48
49
50
51
52
53
54
54
55
56
57
57
15
1
2
3
4
5
6
6
7
7
8
9
9
11
11
12
12
13
14
14
16
17
18
18
19
20
21
21
22
22
23
24
25
25
26
29

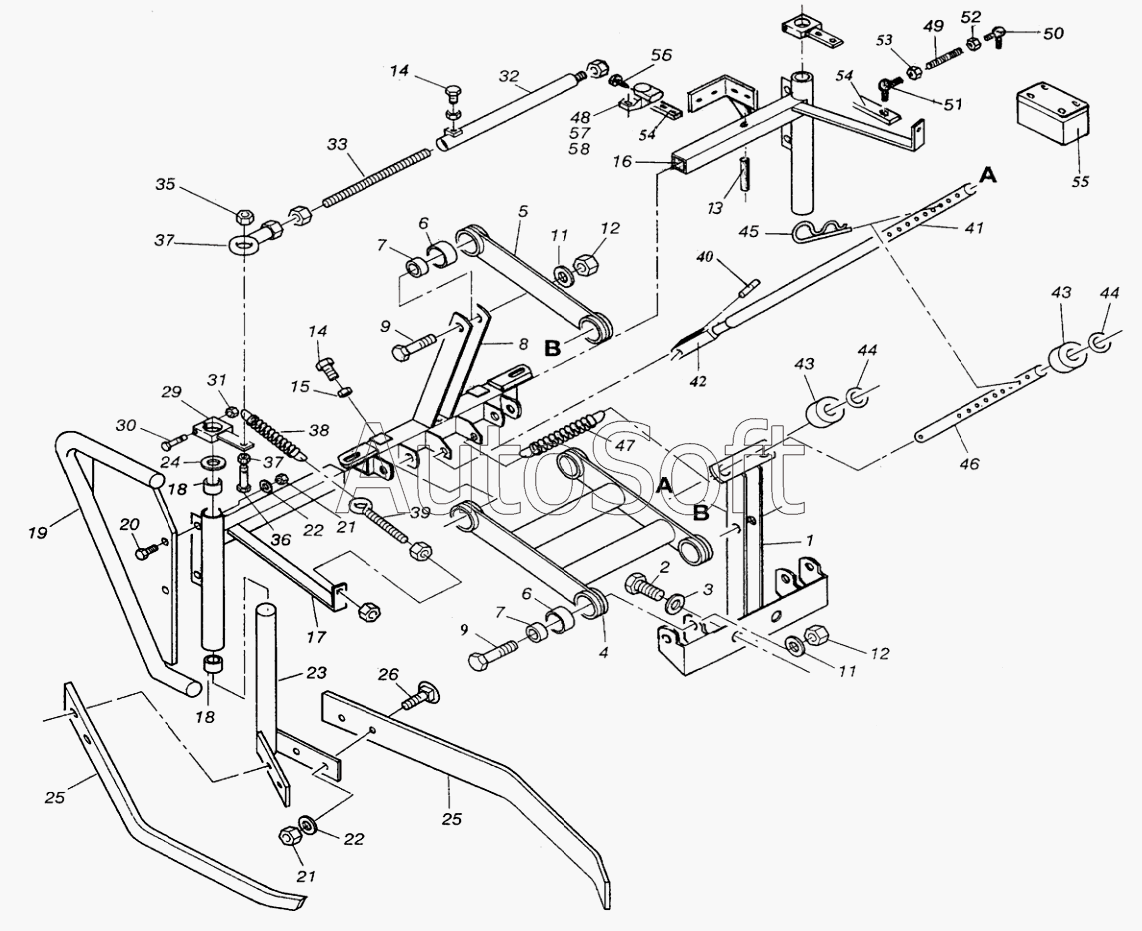

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| S7-120-016 | S***6 | автоматика управления, в комплекте | |
| 1 | S***5 | Рама, сзади | |
| 2 | 3***2 | Шестигранный винт М16х35 | |
| 3 | 7***3 | Пружинное кольцо В 16 | |
| 4 | S***1 | Опорная стойка под подшипником, сварный | |
| 5 | S***2 | Опорная стойка под подшипником | |
| 6 | S***2 | Втулка Меги - HL | |
| 7 | S***3 | Втулка | |
| 8 | S***3 | Направляющая | |
| 9 | 3***1 | Шестигранный винт М14х75 | |
| 11 | 2***8 | Блокирующая шайба SKM14 | |
| 12 | 6***5 | Шестигранная гайка М14 | |
| 13 | 2***5 | Зажимная втулка 10х65 | |
| 14 | 4***7 | Шестигранный винт М10х30 | |
| 15 | 6***3 | Шестигранная гайка М10 | |
| 16 | S***7 | Труба подшипника, справа | |
| 17 | S***8 | Труба подшипника, слева | |
| 18 | 1***5 | Втулка | |
| 19 | S***4 | Трубчатая скоба | |
| 20 | 4***3 | Шестигранный винт М8х20 | |
| 21 | 6***6 | Шестигранная гайка М8 | |
| 22 | 2***5 | Блокирующая шайба SKM 8 | |
| 23 | S***6 | Вал копирного щупа | |
| 24 | 2***0 | Шайба А25 | |
| 25 | 2***1 | Копирный щуп | |
| 26 | 6***6 | винт с плоской круглой головкой М8x20 | |
| 29 | S***0 | Зажимная вставка | |
| 30 | 3***0 | Шестигранный винт М12х65 | |
| 31 | 6***4 | Шестигранная гайка М12 | |
| 32 | S***9 | Стержент связи | |
| 33 | S***1 | Стержень с резьбой | |
| 35 | 6***4 | Шестигранная гайка М12 | |
| 36 | 6***5 | Шестигранный винт М12х70 | |
| 37 | 1***1 | Рукоятка шарнирного рычага | |
| 38 | Е***8 | Пружина растяжения | |
| 39 | 0***2 | Рым-болт М12х70 | |
| 40 | 9***3 | Палец 12x35x30 | |
| 41 | S***4 | Поручень | |
| 42 | 2***8 | Вильчатый ползун | |
| 43 | 1***7 | Пружинный подвес | |
| 44 | 3***2 | Шайба А21 | |
| 45 | 8***2 | Пружинный штекер 6,3 | |
| 46 | S***5 | Установочная деталь | |
| 47 | S***6 | Пружина растяжения | |
| 48 | S***1 | Угловой датчик | |
| 49 | S***2 | Стержень с резьбой | |
| 50 | S***3 | Угловой шарнир А10 правый | |
| 51 | S***4 | Угловой шарнир А10, левый | |
| 52 | 5***3 | Шестигранная гайка М6 | |
| 53 | 1***4 | Шестигранная гайка М6 | |
| 54 | S***8 | Рычаг | |
| 55 | S***1 | Корпус | |
| 56 | 5***5 | Шестигранный винт ВМ6x12 | |
| 57 | S***5 | Распорная труба |
