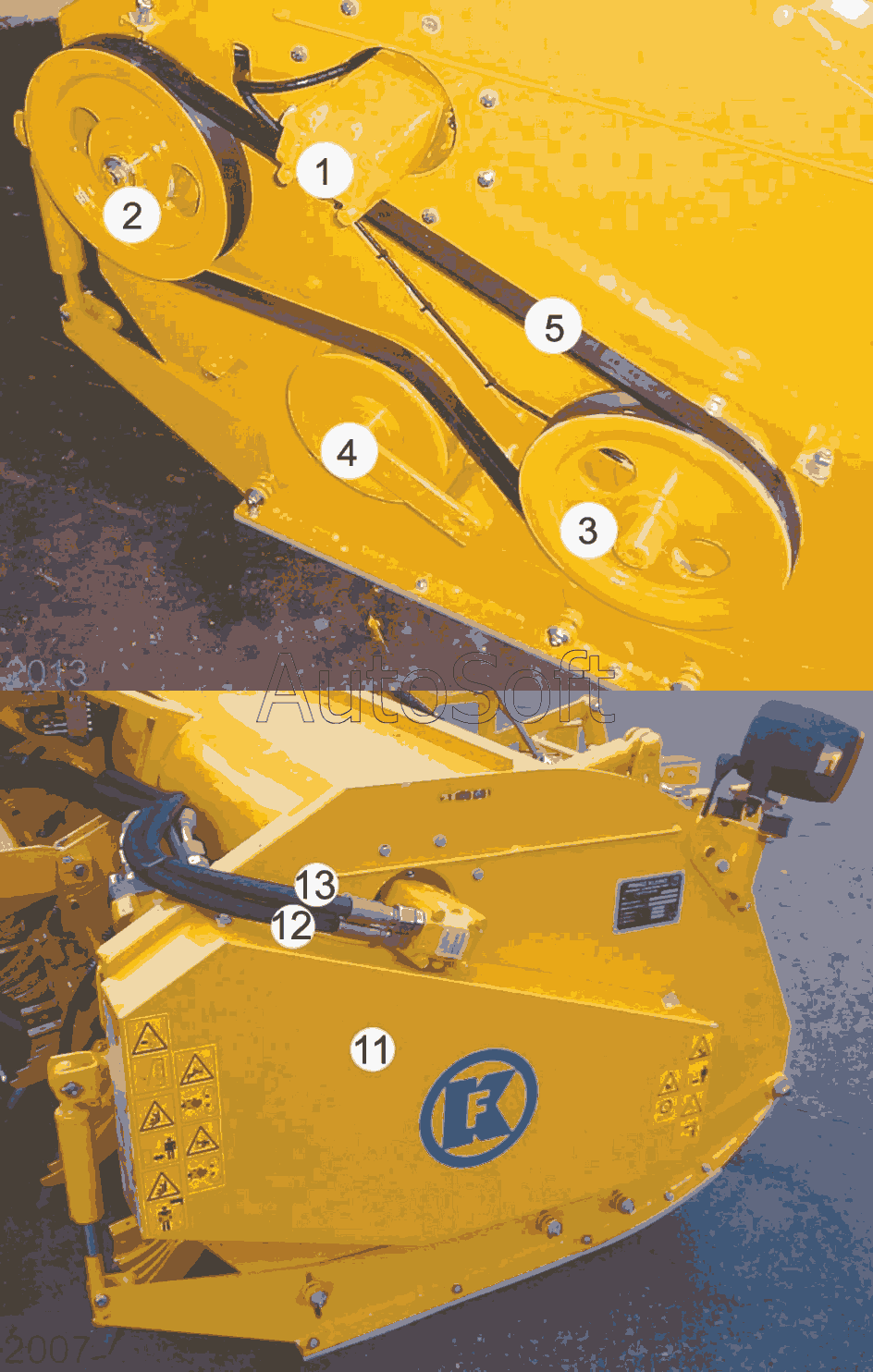

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Интегральный ботвосрезатель
1
2
3
4
5
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | V***3 | Двигатель-стабилизатор OMS 315 | |
| 11 | V***2 | Кожух защитный | |
| 12 | 4***2 | Гидравлический шланг | |
| 13 | 4***2 | Гидравлический шланг | |
| 1a | 9***8 | Призматическая шпонка A10x8x45 | |
| 2 | 1***7 | Клиноремённый шкив | |
| 2a | 9***0 | Стопорное кольцо 35х1,5 | |
| 3 | V***1 | Клиноремённый шкив | |
| 3a | V***2 | Фланец | |
| 3b | 4***1 | Шестигранный винт М10х25 | |
| 3c | 2***6 | Блокирующая шайба SKM10 | |
| 4 | S***7 | Натяжной ролик | |
| 4a | S***8 | Натяжное устройство | |
| 4b | 1***1 | Натяжной ролик | |
| 4c | 9***6 | Стопорное кольцо 17x1 | |
| 4d | S***4 | Шайба | |
| 4e | 8***3 | Трубчатый разрезной штифт 10х30 | |
| 4f | 5***8 | Цилиндрический винт М12х35 | |
| 5 | 1***7 | Клиновой ремень |
