Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Интегральный ботвосрезатель
1
2
3
4
4
11
12

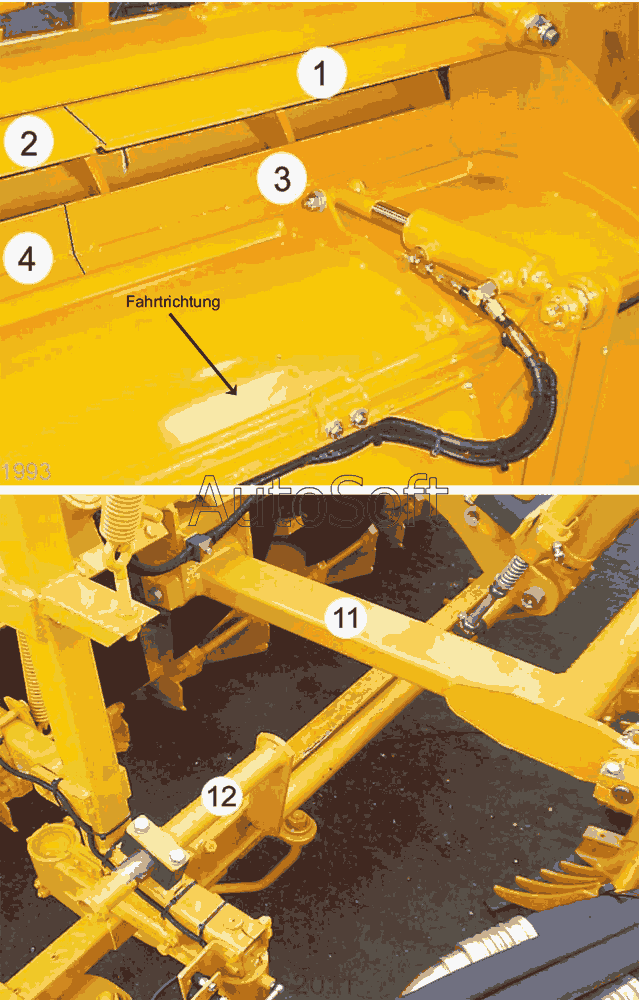

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 40528 | 4***8 | Винт потайной M8x25 10.9 | |
| 682 | 6***2 | Шестигранная гайка М8 | |
| 779 | 7***9 | Шайба А8,4 | |
| 1 | V***2 | Быстроизнашивающаяся плита, левая, лоток | |
| 11 | V***0 | Нижняя тяга | |
| 11a | 1***6 | Радиальный шарикоподшипник 6206-2RS | |
| 11b | S***1 | Палец, внизу D30x234 | |
| 11c | 1***0 | Шестигранный винт М10х65 | |
| 11d | 6***3 | Шестигранная гайка М10 | |
| 11e | S***2 | Палец D28x132 | |
| 12 | V***5 | Направляющая по глубине | |
| 12a | V***1 | Корпус с хомутом | |
| 12b | V***2 | Покрывающаяся плита | |
| 12c | 3***1 | Шестигранный винт | |
| 12d | 2***6 | Блокирующая шайба SKM10 | |
| 2 | V***3 | Быстроизнашивающаяся плита, правая, лоток | |
| 3 | V***3 | Удерживающаяся рейка, левая | |
| 4 | V***4 | Удерживающаяся рейка, правая | |
| 4 | V***4 | Удерживающаяся рейка, правая, раздвижной |
