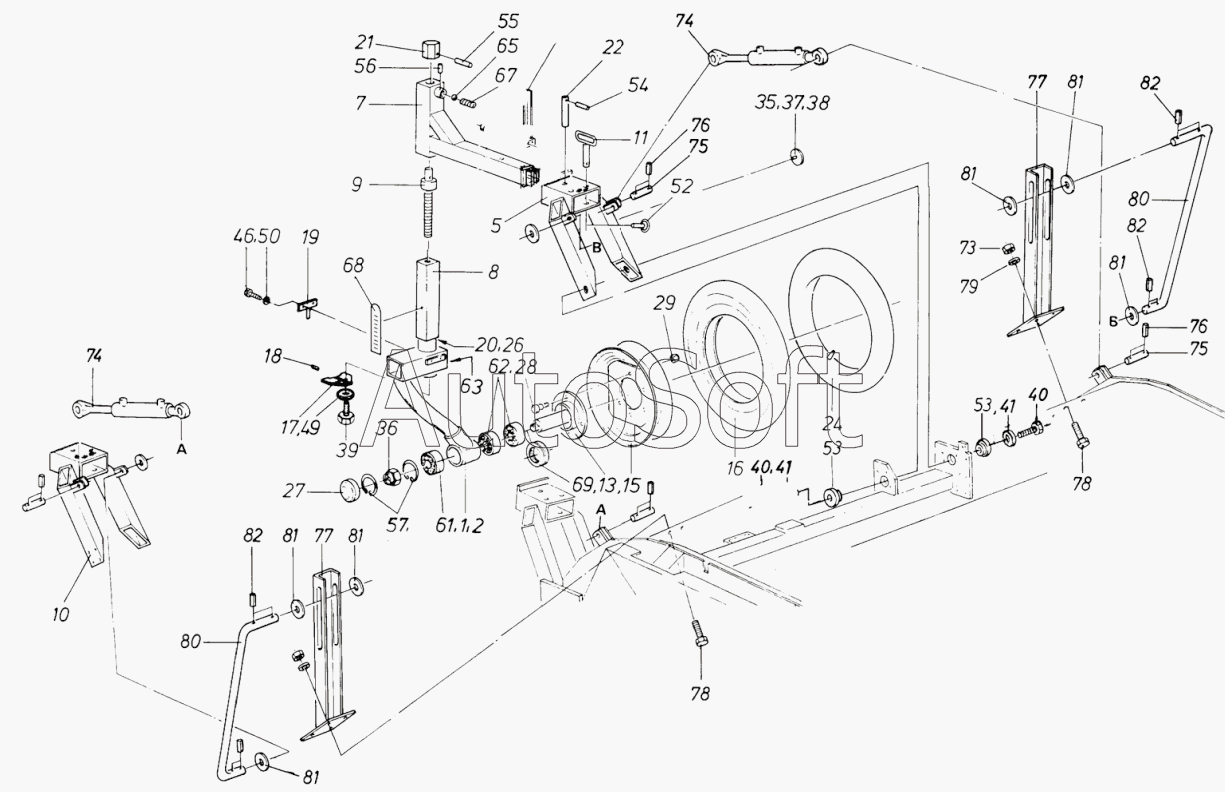

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Опорные колеса
1
2
5
7
8
9
10
11
13
15
16
17
18
19
20
21
22
24
26
27
28
29
35
36
37
38
39
40
40
41
41
46
49
50
52
53
53
54
55
56
57
61
62
63
65
67
68
69
73
74
74
75
75
76
76
77
77
78
78
79
80
80
81
81
81
81
81
81
82
82
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Колёсный кронштайн, справа | |
| 10 | S***1 | Опорная стойка, слева | |
| 11 | 1***8 | Вставной палец | |
| 13 | 1***0 | Гребень обода колеса | |
| 15 | 1***0 | Обод колеса | |
| 16 | 1***1 | Шина | |
| 16а | 1***9 | Шина в сборе | |
| 17 | 2***1 | Ограничительная плиточка | |
| 18 | 9***4 | Призматическая шпонка А 8x7x45 | |
| 19 | 2***1 | Упор | |
| 2 | 1***6 | Колёсный кронштайн, слева | |
| 20 | 1***4 | Шайба | |
| 21 | 1***5 | Шестигранный сталь | |
| 22 | 1***6 | Палец | |
| 24 | 1***2 | Камера | |
| 26 | 0***1 | Втулка | |
| 27 | Y***7 | Крышка-заглушка | |
| 28 | 1***1 | Колёсный болт | |
| 29 | 7***5 | Гайка с шариковой головкой AM14x1,5 | |
| 33 | 6***6 | Шестигранная гайка М16 | |
| 35 | 6***4 | Шестигранная гайка M5 | |
| 36 | 2***0 | Шестигранная гайка М24х1,5 | |
| 37 | 5***1 | Винт со сферо-цилиндр. Головкой М5х20 | |
| 38 | Y***0 | Рефлектор | |
| 39 | 2***9 | Шестигранный винт М12х1,5х25 10.9 | |
| 40 | 3***0 | Шестигранный винт | |
| 41 | 2***9 | Блокирующая шайба SKM16 | |
| 46 | 4***1 | Шестигранный винт М10х25 | |
| 49 | 7***1 | Шайба А13 | |
| 5 | S***9 | Опорная стойка, справа | |
| 50 | 8***7 | Упругая зажимная шайба 10 | |
| 52 | 2***7 | Откидной арретир | |
| 53 | S***1 | Опорная шейка | |
| 54 | 8***5 | Трубчатый разрезной штифт 6х36 | |
| 55 | 2***5 | Трубчатый разрезной штифт 6x30 | |
| 56 | 8***2 | Трубчатый разрезной штифт 5х24 | |
| 57 | 9***2 | Стопорное кольцо 62х2 | |
| 61 | 3***8 | Радиальный шарикоподшипник 6305-2RS | |
| 62 | 1***1 | Радиальный шарикоподшипник | |
| 63 | 7***4 | Пресс-маслёнка с конич. головкой Н18x1S | |
| 65 | 1***5 | Стальный шарик диаметром 14 | |
| 67 | 1***2 | Пружина | |
| 68 | 1***5 | Наклейка | |
| 69 | 1***7 | 1 Комплект кольца Фей 75,0/4,1/1,65 | |
| 7 | S***2 | Опора | |
| 72 | 4***3 | Шестигранный винт М8х20 | |
| 73 | 6***2 | Шестигранная гайка М8 | |
| 74 | S***5 | Цилиндр | |
| 75 | Х***2 | Палец | |
| 76 | 8***3 | Штифт распорный 5x30 | |
| 77 | 1***1 | Указатель глубины | |
| 78 | 4***4 | Шестигранный винт М8х25 | |
| 79 | 8***6 | Упругая зажимная шайба 8 | |
| 8 | 1***5 | Направляющая труба | |
| 80 | 1***0 | Указательная скоба | |
| 81 | 7***1 | Шайба А13 | |
| 82 | 8***0 | Трубчатый разрезной штифт 4х26 | |
| 9 | 1***6 | Шпиндель |
