Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Измельчитель
46
26
27
28
29
30
32
33
34
37
39
40
45
25
47
48
49
50
50
21
22
23
24
25
26
27
40
12
1
2
1
2
2
2
2
3
3
4
4
5
5
5
5
6
6
7
8
8
9
9
10
10
10
11
1
13
14
15
16
17
18
19
19
20
20
21
22
23
24

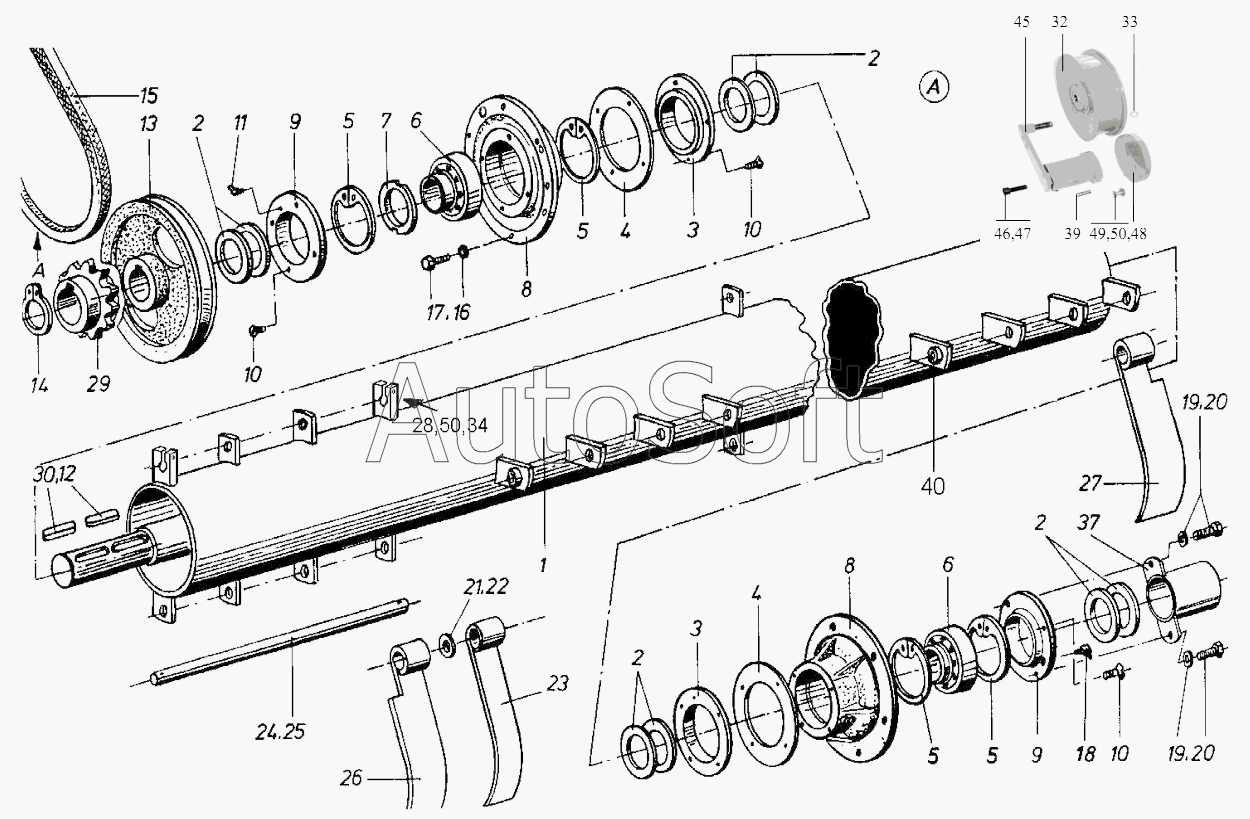

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***1 | Вал измельчителя | |
| 1 | S***Z | Вал измельчителя, в сборе 45 см | |
| 1 | S***1 | Вал измельчителя | |
| 2 | 9***5 | Радиальное прокладочное кольцо ВА 45x66x6 | |
| 2 | S***Z | Вал измельчителя, в сборе 50 см | |
| 3 | 1***2 | Фланец I | |
| 4 | 1***4 | Шайба концевая | |
| 5 | 9***4 | Стопорное кольцо 90х3 | |
| 6 | 1***1 | Самоустанавливающийся роликоподшипник | |
| 7 | 1***8 | Зажимная втулка Н 310 | |
| 8 | 1***1 | Фланец подшипника | |
| 9 | 1***3 | Фланец II | |
| 10 | 5***9 | винт с потайной головкой М8х20 | |
| 11 | С***ь | Пресс-масленка | |
| 12 | 9***8 | Призматическая шпонка A10x8x45 | |
| 13 | 1***7 | Клиноремённый шкив | |
| 14 | 9***0 | Стопорное кольцо 35х1,5 | |
| 15 | 1***7 | Клиновой ремень | |
| 16 | 7***1 | Пружинное кольцо В 10 | |
| 17 | 4***1 | Шестигранный винт М10х25 | |
| 18 | С***ь | Пресс-масленка | |
| 19 | 7***0 | Пружинное кольцо В 8 | |
| 20 | 4***4 | Шестигранный винт М8х25 | |
| 21 | 8***4 | Шайба 21x37x3 | |
| 21 | 8***4 | Шайба 21x37x3 | |
| 22 | 1***0 | Шайба 21x37x2 | |
| 22 | 1***0 | Шайба 21x37x2 | |
| 23 | 1***1 | Било измельчителя | |
| 23 | 1***1 | Било измельчителя | |
| 24 | S***0 | Ось | |
| 24 | S***5 | Ось | |
| 25 | S***0 | Ось | |
| 25 | S***5 | Ось | |
| 26 | 1***2 | Било измельчителя, слева и в середине | |
| 26 | 1***2 | Било измельчителя, слева и в середине | |
| 27 | 1***3 | Било измельчителя, справа и в середине | |
| 27 | 1***3 | Било измельчителя, справа и в середине | |
| 28 | 4***5 | Шестигранный винт М10х70 | |
| 29 | 1***5 | Звёздочка | |
| 30 | 9***7 | Призматическая шпонка A10x8x36 | |
| 32 | 1***1 | Натяжной ролик | |
| 33 | 9***6 | Стопорное кольцо 17x1 | |
| 34 | 6***3 | Шестигранная гайка М10 | |
| 37 | 1***5 | Щит вала | |
| 38 | 1***4 | Шайба | |
| 39 | 8***3 | Трубчатый разрезной штифт 10х30 | |
| 40 | Y***6 | Зажимная втулка | |
| 40 | Y***6 | Зажимная втулка | |
| 45 | S***8 | Натяжное устройство | |
| 46 | 2***6 | Шайба SKZ 12 | |
| 47 | 4***3 | Цилиндрический винт М12х35 | |
| 48 | S***4 | Шайба | |
| 49 | 4***9 | Шестигранный винт М10х16 | |
| 50 | 2***5 | Шайба SKZ 10 |
