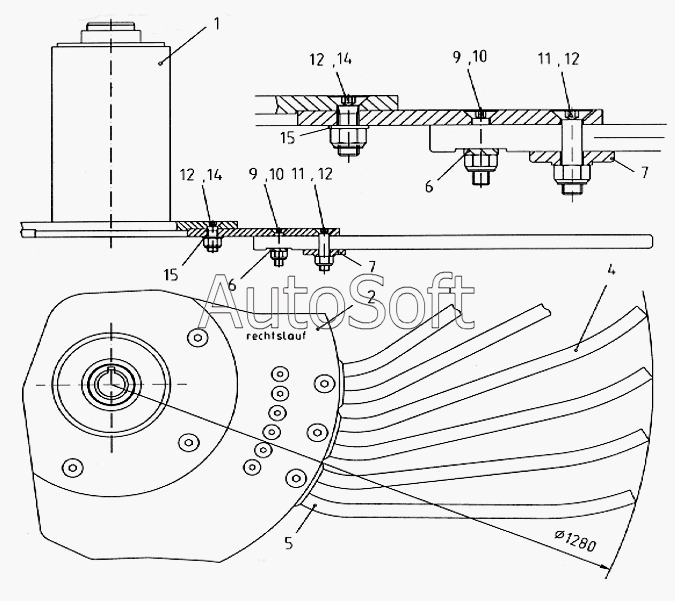

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Сепарирующее колесо правого вращения
1
2
4
5
6
6
7
7
9
9
10
10
11
11
12
12
12
12
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| S6-106-090-005 | S***5 | Очистительный ротор | |
| 1 | S***5 | Ступица очистительного ротора | |
| 2 | S***3 | Плита очистительного ротора | |
| 4 | S***1 | Зубья очистительного ротора, справа | |
| 5 | S***2 | зУбья очистительного ротора | |
| 6 | А***4 | Двойная планка | |
| 7 | А***8 | Пальчиковая зажимная вставка | |
| 9 | 5***7 | Винт с потайной головкой М10х45 | |
| 10 | 3***5 | Шестигранная гайка М10 | |
| 11 | 2***6 | Винт с потайной головкой M12x55 | |
| 12 | 3***3 | Шестигранная гайка М12 | |
| 14 | 2***9 | винт с потайной головкой М12х45 | |
| 15 | 8***0 | Упругая зажимная шайба 12 |
