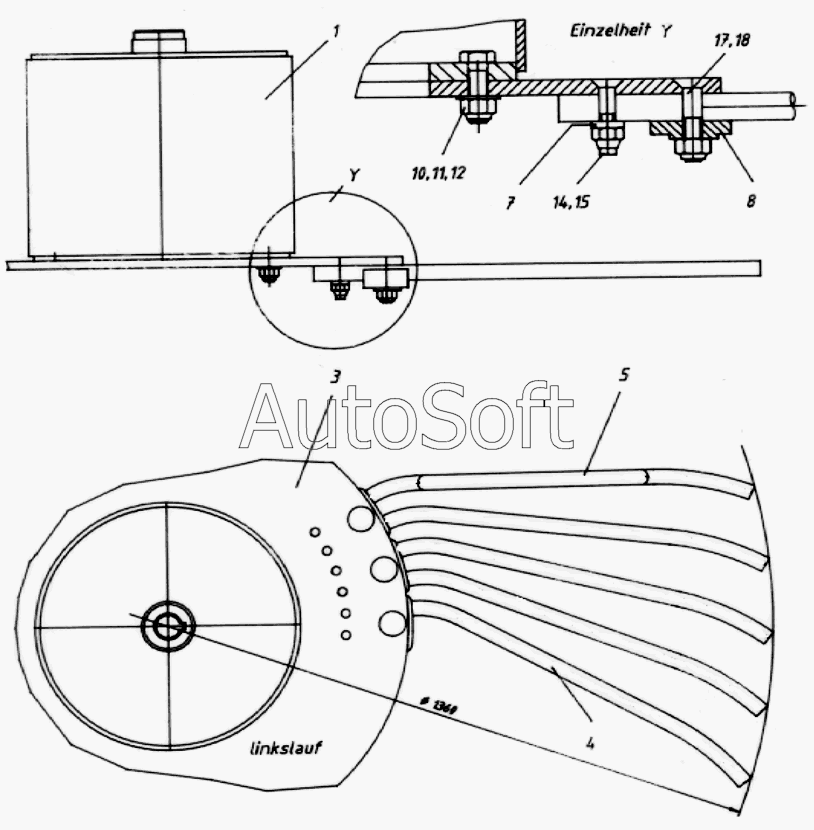

Каталог запасных частей к технике: Franz Kleine SF-10-2 (2005). Сепарирующее колесо левого вращения
1
3
4
5
7
8
10
11
12
14
15
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| S2-102-090-010 | S***0 | Очистительный ротор | |
| 1 | S***6 | Ступица очистительного ротора | |
| 3 | S***3 | Плита очистительного ротора | |
| 4 | А***6 | Зубья очистительного ротора, слева | |
| 5 | А***7 | Зубья очистительного ротора | |
| 7 | А***4 | Двойная планка | |
| 8 | А***8 | Пальчиковая зажимная вставка | |
| 10 | 4***1 | Шестигранный винт M12x40 | |
| 11 | 6***4 | Шестигранная гайка М12 | |
| 12 | 8***0 | Упругая зажимная шайба 12 | |
| 14 | 5***7 | Винт с потайной головкой М10х45 | |
| 15 | 3***5 | Шестигранная гайка М10 | |
| 17 | 2***6 | Винт с потайной головкой M12x55 | |
| 18 | 6***4 | Шестигранная гайка М12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
