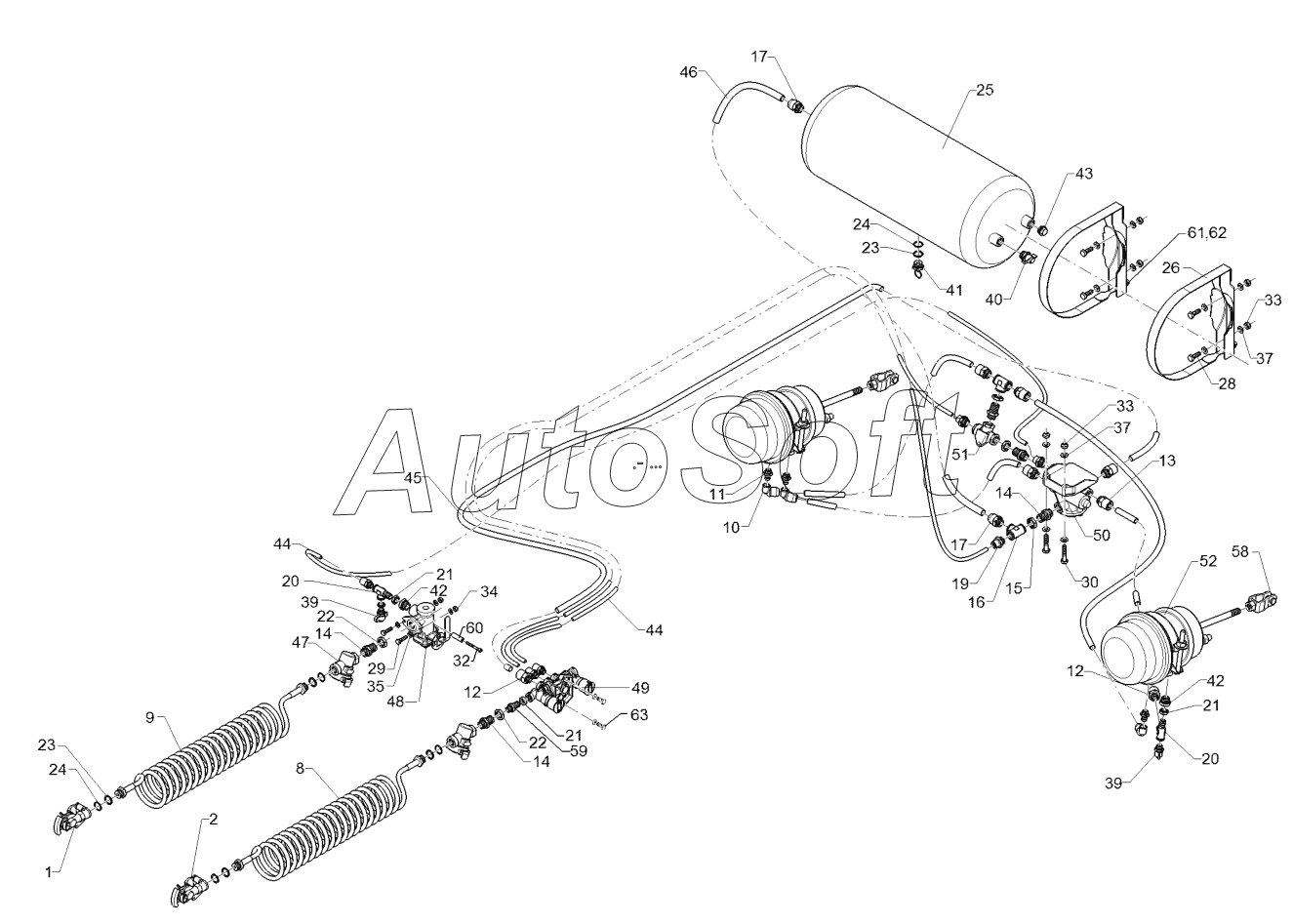

Каталог запасных частей к технике: Lemken Primus 10 (Часть 2) (2017). 67710100 Compressed-air brake
1
2
8
9
10
11
12
12
13
14
14
14
15
16
17
17
18
19
20
20
21
21
21
22
22
23
23
24
24
25
26
28
29
30
32
33
33
34
35
37
37
39
39
40
41
42
42
43
44
44
45
46
48
49
50
51
52
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Hose coupling of air brake | |
| 2 | 3***4 | Hose coupling of air brake | |
| 8 | R***8 | Spiral hose | |
| 9 | R***9 | Spiral hose | |
| 10 | R***3 | Connector | |
| 11 | R***5 | Nipple | |
| 12 | R***8 | Connector | |
| 13 | R***9 | Connector | |
| 14 | R***2 | Straight bulkhead screw | |
| 15 | R***3 | Nut | |
| 16 | R***6 | T-piece | |
| 17 | R***5 | Connector | |
| 18 | R***6 | Connector | |
| 19 | R***7 | Connector | |
| 20 | R***8 | Straight bulkhead screw | |
| 21 | R***9 | Nut | |
| 22 | R***1 | Nut | |
| 23 | 3***0 | Thrust ring with O-ring | |
| 24 | 3***1 | Thrust ring with O-ring | |
| 25 | R***3 | Compressed-air container | |
| 26 | R***5 | Strap | |
| 28 | 3***0 | Hexagon bolt | |
| 29 | 3***3 | Hexagon bolt | |
| 30 | 3***4 | Hexagon bolt | |
| 32 | 3***3 | Allen screw | |
| 33 | 3***9 | Selflocking nut | |
| 34 | 3***3 | Selflocking nut | |
| 35 | 3***5 | Washer | |
| 37 | 3***6 | Washer | |
| 39 | 3***0 | Test coupling | |
| 40 | 3***1 | Test coupling | |
| 41 | 3***0 | Dewatering valve | |
| 42 | 3***2 | Reducing fitting | |
| 43 | 3***0 | Plug | |
| 44 | 3***7 | Synthetic tube | |
| 45 | 3***8 | Synthetic tube | |
| 46 | 3***9 | Synthetic tube | |
| 48 | R***1 | Braking force regulator | |
| 49 | R***0 | Valve | |
| 50 | R***9 | Trailer brake valve | |
| 51 | R***6 | Shuttle valve | |
| 52 | R***2 | Combi - brake cylinder | |
| 57 | 5***0 | Filter | |
| 58 | R***6 | Forkpiece | |
| 59 | 3***3 | Straight bulkhead screw | |
| 60 | R***5 | Distance tube | |
| 61 | 3***0 | Selflocking nut | |
| 62 | 3***9 | Washer | |
| 63 | 3***1 | Hexagon bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
