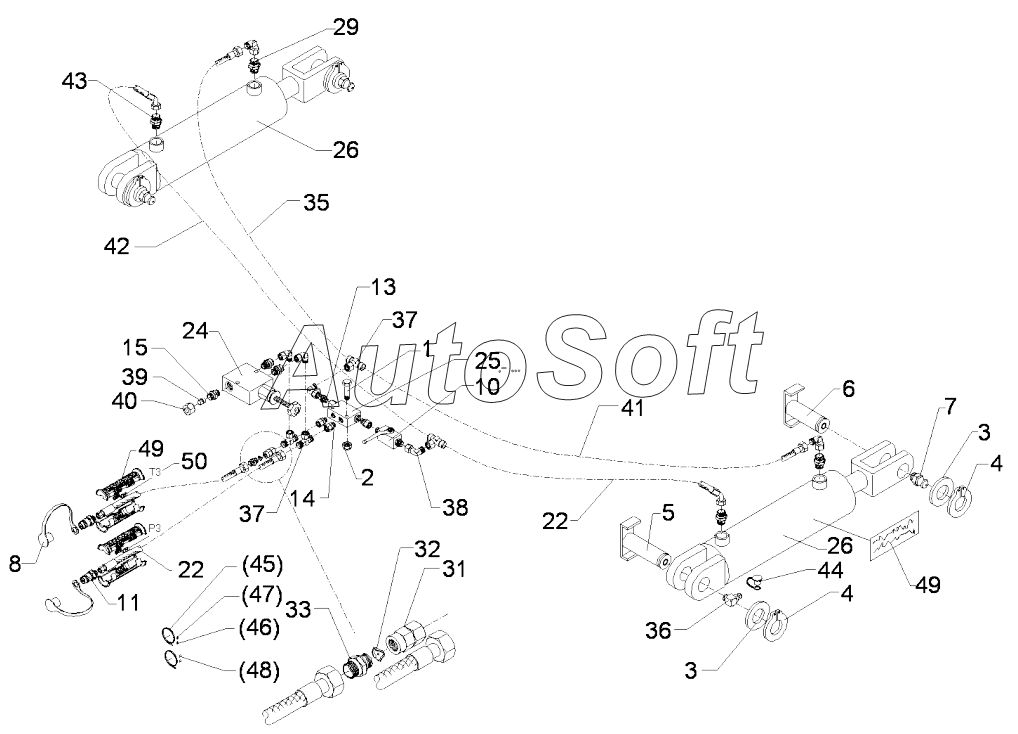

Каталог запасных частей к технике: Lemken Solitair 8/300 (2014). 675 8248 HY-assembly coulter lifting
/76.gif)
43
33
35
36
37
37
38
39
40
41
42
32
44
45
46
47
48
49
49
50
51
13
2
3
3
4
4
5
6
7
8
10
11
1
14
15
22
22
24
25
26
26
29
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Bolt | |
| 2 | 3***9 | Selflocking nut | |
| 3 | 3***0 | Shim | |
| 4 | 3***1 | Securing ring | |
| 5 | 3***5 | Pin with stop | |
| 6 | 3***4 | Pin with stop | |
| 7 | 3***8 | Grease nipple | |
| 8 | 3***1 | Cap | |
| 10 | 3***9 | Valve | |
| 11 | 3***8 | SVK-socket | |
| 13 | 3***8 | Nipple | |
| 14 | 3***1 | Stud | |
| 15 | 3***9 | Nipple | |
| 22 | 4***6 | High-pressure hose | |
| 24 | 5***1 | Pressure limiting valve | |
| 25 | 5***5 | Nonreturn valve | |
| 26 | 5***3 | Ram | |
| 29 | 5***6 | Throttle nonreturn valve | |
| 31 | 3***5 | Connection | |
| 32 | 3***5 | Restrictor washer | |
| 33 | 3***0 | Nipple | |
| 35 | 4***6 | High-pressure hose | |
| 36 | 3***9 | Grease nipple | |
| 37 | 3***0 | T-adjustable T-union | |
| 38 | 3***0 | Adjustable angle union | |
| 39 | 3***0 | Blind plug | |
| 40 | 3***0 | Union nut | |
| 41 | 4***1 | Hydraulic hose | |
| 42 | 4***2 | Hydraulic hose | |
| 43 | 5***2 | Throttle nonreturn valve | |
| 44 | 3***1 | Cap | |
| 45 | 3***0 | Strap | |
| 46 | 3***3 | EASY-READ sign | |
| 47 | 3***1 | EASY-READ sign | |
| 48 | 3***2 | EASY-READ sign | |
| 49 | 3***7 | Handle | |
| 50 | 3***3 | Marking | |
| 51 | 3***0 | Marking |
