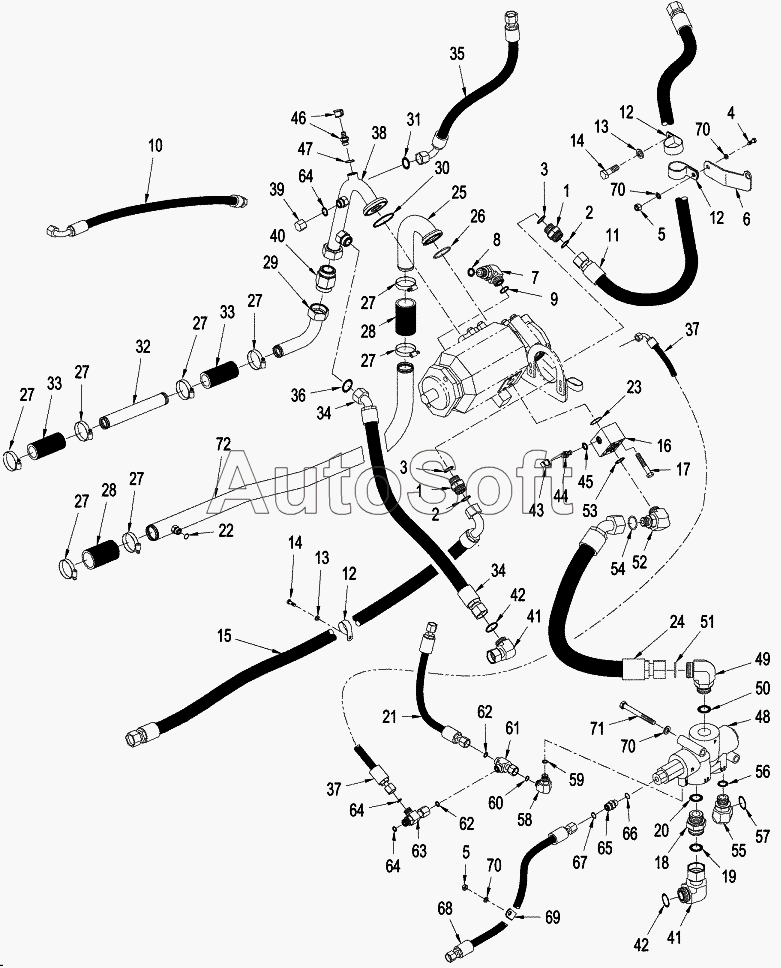

Каталог запасных частей к технике: New Holland Трактор TJ425 (часть 2) (2010). HIGH OUTPUT HYDRAULICS - PUMP LUBRICATION CIRCUIT, BSN RVS003801
43
53
52
51
50
49
48
47
46
45
44
54
44
42
42
41
41
40
39
38
38
37
37
36
68
67
64
64
64
62
62
60
72
72
71
70
70
70
70
69
35
66
65
63
61
59
58
57
56
55
10
18
17
16
15
15
14
14
13
13
12
12
12
11
11
19
10
9
8
7
6
5
5
4
3
3
2
2
28
28
35
34
34
33
33
32
32
31
30
29
29
1
1
27
27
27
27
27
27
27
27
26
25
24
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | CONNECTOR | |
| 2 | 9***0 | O-RING | |
| 3 | 1***8 | O-RING | |
| 4 | 9***3 | BOLT | |
| 5 | 8***9 | NUT | |
| 6 | 4***1 | BRACKET | |
| 7 | 8***9 | ELBOW | |
| 8 | 9***9 | O-RING | |
| 9 | 1***6 | O-RING | |
| 10 | 3***1 | HOSE ASSY | |
| 10 | 3***1 | HOSE ASSY | |
| 11 | 3***1 | HOSE ASSY | |
| 11 | 4***1 | HOSE ASSY | |
| 12 | 8***2 | CLAMP | |
| 13 | 8***4 | WASHER | |
| 14 | 4***4 | BOLT | |
| 15 | 3***1 | HOSE ASSY | |
| 15 | 4***1 | HOSE ASSY | |
| 16 | 8***2 | BLOCK | |
| 17 | 8***2 | SCREW | |
| 18 | 8***9 | CONNECTOR | |
| 19 | 9***0 | O-RING | |
| 20 | 8***6 | O-RING | |
| 21 | 3***1 | HOSE ASSY | |
| 22 | 9***8 | O-RING | |
| 23 | 9***9 | O-RING | |
| 24 | 4***1 | HOSE ASSY | |
| 24 | 4***1 | HOSE ASSY | |
| 25 | 4***1 | TUBE ASSY | |
| 26 | 8***9 | O-RING | |
| 27 | 8***4 | CLAMP | |
| 28 | 4***1 | HOSE | |
| 29 | 4***1 | TUBE ASSY | |
| 29 | 4***1 | TUBE | |
| 30 | 5***4 | O-RING | |
| 31 | 9***6 | O-RING | |
| 32 | 4***2 | TUBE ASSY | |
| 32 | 4***2 | TUBE | |
| 33 | 4***1 | HOSE | |
| 34 | 3***2 | HOSE ASSY | |
| 35 | 3***1 | HOSE ASSY | |
| 35 | 4***1 | HOSE ASSY | |
| 36 | 9***0 | O-RING | |
| 37 | 3***1 | HOSE | |
| 38 | 4***3 | TUBE ASSY | |
| 38 | 4***3 | TUBE ASSY | |
| 39 | 9***6 | CAP | |
| 40 | 8***7 | VALVE | |
| 41 | 8***3 | ELBOW | |
| 42 | 9***1 | O-RING | |
| 43 | 8***4 | DUST CAP | |
| 44 | 1***1 | FITTING | |
| 44 | F***g | Fitting | |
| 45 | 8***2 | O-RING | |
| 46 | 3***1 | COUPLING | |
| 47 | 8***3 | O-RING | |
| 48 | 3***1 | VALVE | |
| 49 | 8***0 | ELBOW | |
| 50 | 8***6 | O-RING | |
| 51 | 9***0 | O-RING | |
| 52 | 8***0 | ELBOW | |
| 53 | 8***6 | O-RING | |
| 54 | 9***0 | O-RING | |
| 55 | 8***6 | ELBOW | |
| 56 | 8***5 | O-RING | |
| 57 | 9***6 | O-RING | |
| 58 | 8***6 | ELBOW | |
| 59 | 8***2 | O-RING | |
| 60 | 9***1 | O-RING | |
| 61 | 9***5 | TEE | |
| 62 | 9***1 | O-RING | |
| 63 | 3***1 | VALVE | |
| 64 | 9***1 | O-RING | |
| 65 | 8***1 | CONNECTOR | |
| 66 | 8***2 | O-RING | |
| 67 | 9***1 | O-RING | |
| 68 | 3***1 | HOSE ASSY | |
| 69 | 8***6 | CLAMP | |
| 70 | 8***6 | WASHER | |
| 71 | 4***3 | BOLT | |
| 72 | 4***1 | TUBE ASSY | |
| 72 | 4***1 | TUBE ASSY |
