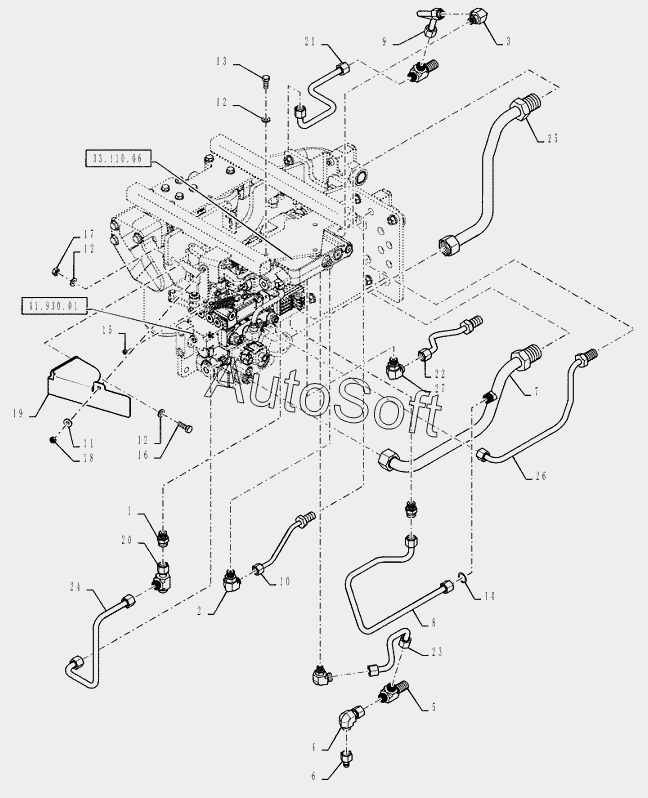

Каталог запасных частей к технике: New Holland Трактор T9.505 (часть 1) (2012). (33.110.03(01)) - PARKING BRAKE - HYDR LINES - HOMOLOGATION
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Hyd connector | |
| 2 | 7***5 | Elbow | |
| 3 | 7***2 | Elbow | |
| 4 | 7***0 | Elbow | |
| 5 | 7***3 | Tee | |
| 6 | 1***1 | Coupling | |
| 7 | 8***2 | Hyd tube | |
| 8 | 8***1 | Hyd tube | |
| 9 | 8***6 | Tube | |
| 10 | 8***7 | Hyd tube | |
| 11 | 8***8 | WASHER | |
| 12 | 8***0 | Washer | |
| 13 | 6***5 | Bolt | |
| 14 | 2***4 | O-ring | |
| 15 | 8***6 | Nut | |
| 16 | 6***0 | Bolt | |
| 17 | 8***0 | Nut | |
| 18 | 8***8 | Nut | |
| 19 | 8***9 | Bracket | |
| 20 | 7***6 | Tee | |
| 21 | 8***0 | Hyd tube | |
| 22 | 8***2 | Hyd tube | |
| 23 | 8***9 | Tube | |
| 24 | 8***8 | Hyd tube | |
| 25 | 8***4 | Hyd tube | |
| 26 | 8***6 | Hyd tube | |
| 27 | 7***5 | Elbow |
