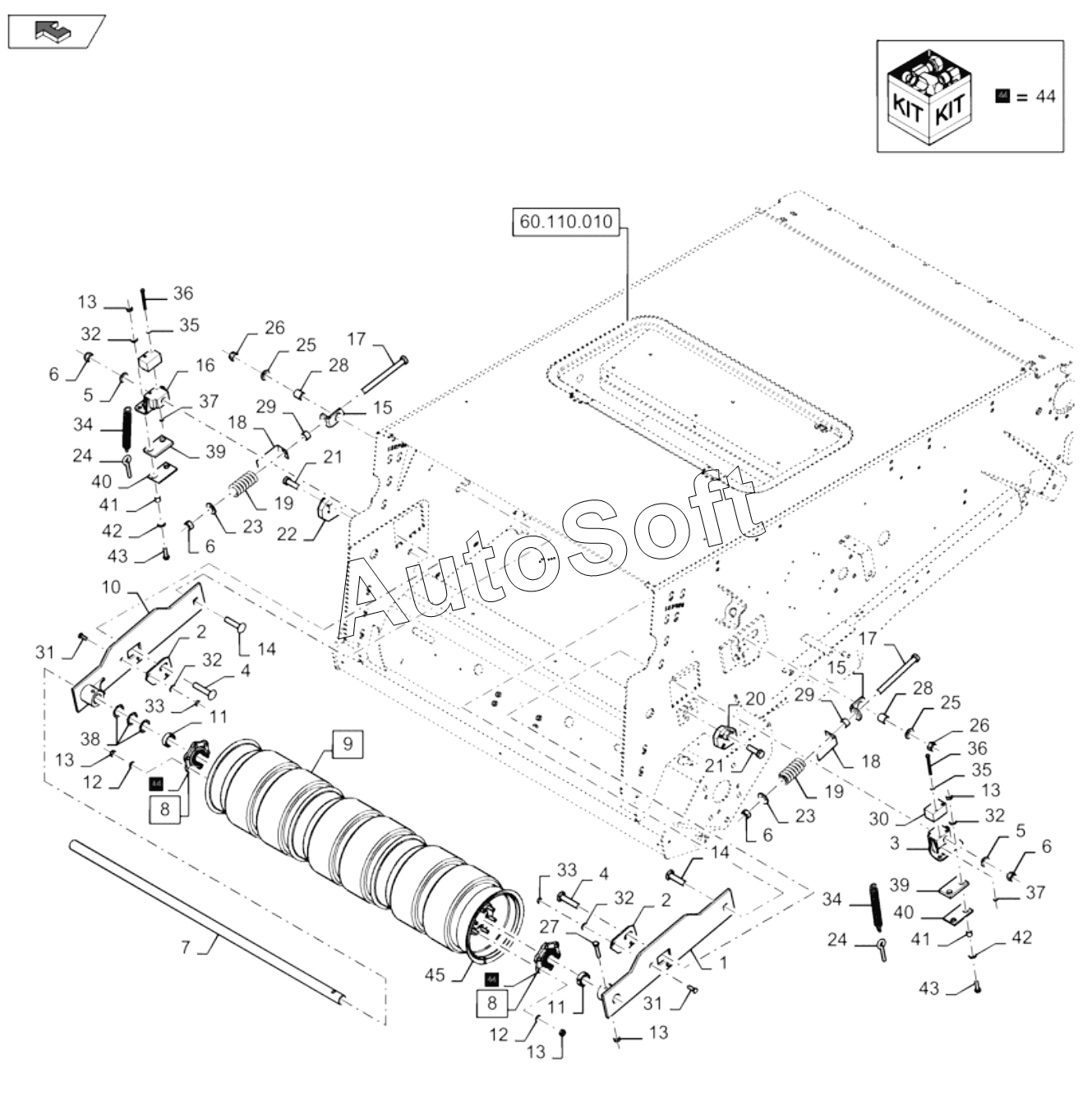

Каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2) (2014). DRUM, (Prod Date) before 14-JAN-2014
1
2
2
3
4
4
5
5
6
6
6
6
7
7
8
8
9
9
9
10
11
11
12
12
12
12
13
13
13
13
13
14
14
15
15
16
17
17
18
18
19
19
20
21
21
22
23
23
24
24
25
25
26
26
27
28
28
29
29
30
31
31
32
32
32
32
33
33
34
34
35
35
36
36
37
37
38
39
39
40
40
41
41
42
42
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Arm | |
| 2 | 8***1 | Plate | |
| 3 | 8***0 | Block | |
| 4 | 1***8 | Carriage bolt | |
| 5 | 1***8 | Belleville washer | |
| 6 | 4***6 | NUT | |
| 7 | 8***4 | Shaft | |
| 7 | 8***5 | Shaft | |
| 8 | 8***2 | Bearing housing | |
| 9 | 8***2 | Drum | |
| 9 | 8***2 | Roller | |
| 9 | 8***6 | Drum | |
| 10 | 8***0 | Arm | |
| 11 | 3***7 | Collar | |
| 12 | 8***8 | Washer | |
| 12 | 8***2 | WASHER | |
| 12 | 8***2 | WASHER | |
| 13 | 1***7 | NUT | |
| 14 | 1***7 | Carriage bolt | |
| 15 | 8***9 | Bracket | |
| 16 | 8***8 | Support assy. | |
| 17 | 8***4 | Bolt | |
| 18 | 8***1 | Indicator | |
| 19 | 8***2 | Spring | |
| 20 | 8***6 | Cam | |
| 21 | 1***0 | Bolt | |
| 22 | 8***7 | Cam | |
| 23 | 3***4 | Washer | |
| 24 | 8***9 | Eyebolt | |
| 25 | 3***1 | Washer | |
| 26 | 8***1 | Nut | |
| 27 | 1***5 | Bolt | |
| 28 | 8***2 | Spacer | |
| 29 | 3***3 | Spacer | |
| 30 | 8***0 | Block | |
| 31 | 2***4 | Plow bolt | |
| 32 | 1***5 | Belleville washer | |
| 33 | 9***3 | NUT | |
| 34 | 8***6 | Spring | |
| 35 | 1***5 | Washer | |
| 36 | 8***0 | Bolt | |
| 37 | 3***8 | NUT | |
| 38 | 1***8 | Washer | |
| 39 | 8***9 | Block | |
| 40 | 8***5 | Plate | |
| 41 | 3***8 | Spacer | |
| 42 | 3***4 | Washer | |
| 43 | 1***8 | Bolt | |
| 44 | 3***6 | Ball bearing | |
| 45 | 7***1 | Guide |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
