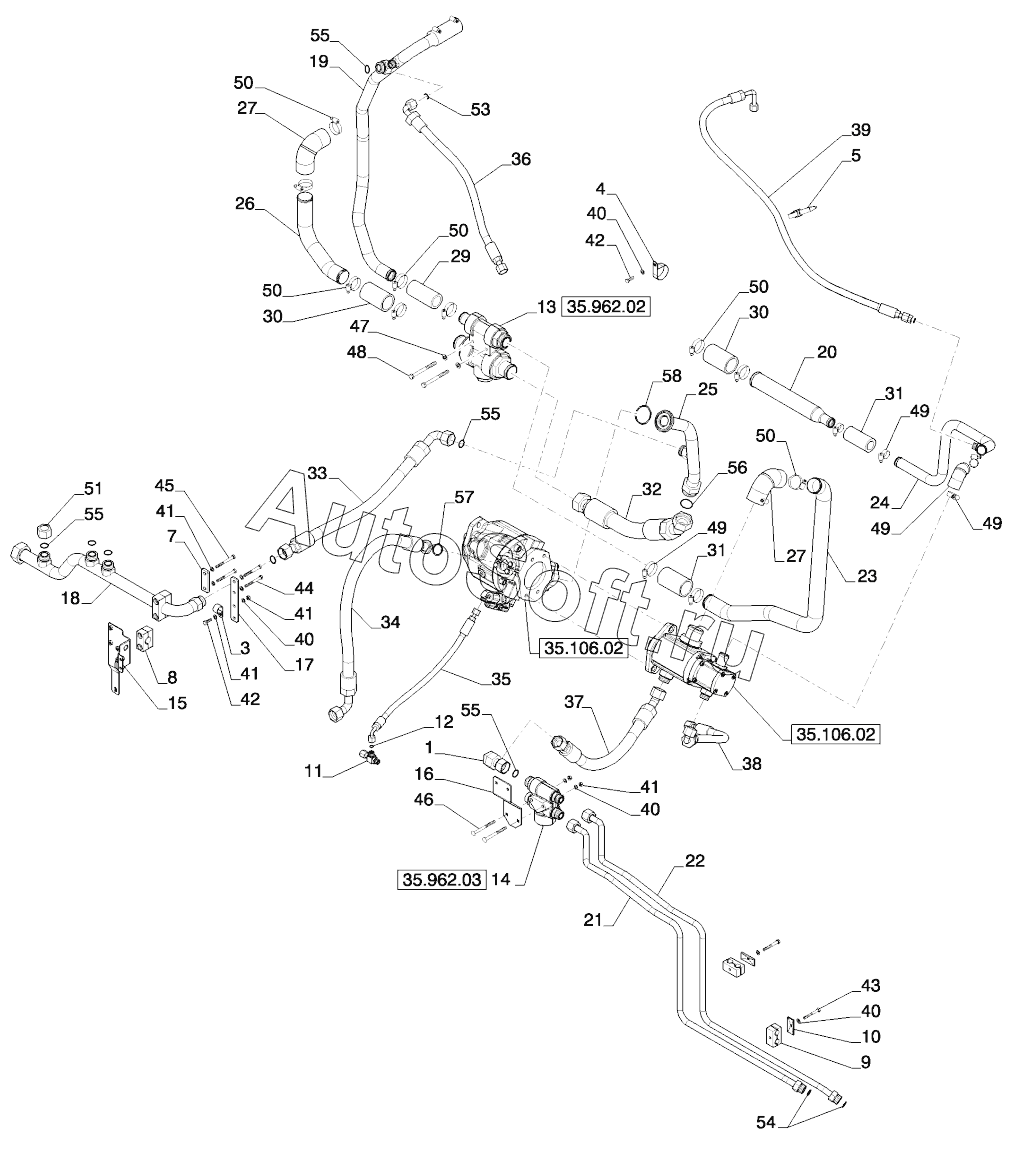

Каталог запасных частей к технике: New Holland T9.615, T9.670 (2012). STANDARD HYDRAULICS - PUMP LUBRICATION CIRCUIT
1
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
27
27
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
40
40
41
41
41
41
42
42
43
44
45
46
47
48
49
49
49
49
50
50
50
50
50
51
53
54
55
55
55
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | Elbow | |
| 2 | 2***1 | O-ring | |
| 3 | 5***4 | Clamp | |
| 4 | 5***8 | Clamp | |
| 5 | 3***1 | CLAMP | |
| 6 | 8***1 | Block | |
| 7 | 8***8 | Plate | |
| 8 | 3***1 | Block | |
| 9 | 5***1 | Clamp | |
| 10 | 5***1 | Plate | |
| 11 | 3***1 | VALVE | |
| 12 | 2***2 | O-ring | |
| 13 | 8***6 | Valve | |
| 14 | 8***8 | Valve body | |
| 15 | 8***1 | BRACKET, SUPPORTING, Tube Support | |
| 16 | 8***8 | Manifold | |
| 17 | 8***4 | Plate | |
| 18 | 8***9 | TUBE, Hydraulic Pump Supply | |
| 19 | 8***2 | HYD. TUBE, Hydraulic Pump Drain | |
| 20 | 8***7 | TUBE, Axle Lube Supply, Tank | |
| 21 | 8***3 | HYD. TUBE, Hydraulic Oil Return | |
| 22 | 8***1 | HYD. TUBE, Hydraulic Oil Cooler Supply | |
| 23 | 8***6 | TUBE, Main Charge Suction, PS4 Transmission | |
| 23 | 8***1 | TUBE, Main Charge Suction, PS6 Transmission (Not Shown) | |
| 24 | 8***0 | TUBE, Axle Lube Suction, PS4 Transmission | |
| 24 | 8***5 | TUBE, Axle Lube Suction, PS6 Transmission (Not Shown) | |
| 25 | 8***9 | TUBE, Hydraulic Pump Suction, PS4 Transmission | |
| 25 | 8***4 | TUBE, Hydraulic Pump Suction, PS6 Transmission (Not Shown) | |
| 26 | 8***0 | TUBE, Main Charge Suction | |
| 27 | 8***5 | Hose | |
| 28 | 8***6 | Plastic-rubber tube | |
| 29 | 1***1 | 1.5" ID x 4.5" OAL | |
| 30 | 4***1 | Hose | |
| 31 | 3***4 | Hose | |
| 32 | 8***0 | HYDRAULIC HOSE, Hydraulic Pump Supply, PS6 Transmission (Not Shown) | |
| 32 | 8***0 | HOSE ASSY., Hydraulic Pump Supply, PS4 Transmission | |
| 33 | 8***1 | HOSE ASSY., Hydraulic Suction, PS4 Transmission | |
| 33 | 8***2 | HOSE ASSY., Hydraulic Suction, PS6 Transmission (Not Shown) | |
| 34 | 8***1 | HOSE ASSY., Main Pump Pressure, PS4 Transmission | |
| 34 | 8***2 | HOSE ASSY., Main Pump Pressure, PS6 Transmission (Not Shown) | |
| 35 | 8***7 | HYDRAULIC HOSE, Hydraulic Pump LS, PS6 Transmission (Not Shown) | |
| 35 | 8***8 | HOSE ASSY., Hydraulic Pump LS, PS4 Transmission | |
| 36 | 8***6 | HYDRAULIC HOSE, Case Drain, PS6 Transmission (Not Shown) | |
| 36 | 8***6 | HOSE ASSY., Case Drain, PS4 Transmission | |
| 37 | 8***8 | HYDRAULIC HOSE, Main Charge Pressure, PS6 Transmission (Not Shown) | |
| 37 | 8***6 | HOSE ASSY., Main Charge Pressure, PS4 Transmission | |
| 38 | 8***9 | HOSE ASSY., Axle Lube Pressure, PS4 Transmission | |
| 38 | 8***3 | HOSE ASSY., Axle Lube Pressure, PS6 Transmission (Not Shown) | |
| 39 | 8***5 | HOSE ASSY., Axle Lube Air Supply, PS4 Transmission | |
| 39 | 8***3 | HOSE ASSY., Axle Lube Air Supply, PS6 Transmission (Not Shown) | |
| 40 | 8***8 | Washer | |
| 41 | 8***8 | Nut | |
| 42 | 6***5 | Bolt | |
| 43 | 8***5 | Bolt | |
| 44 | 8***0 | Bolt | |
| 45 | 8***0 | Bolt | |
| 46 | 9***7 | CARRIAGE BOLT, Short NK, M8 x 100, Cl8.8, RDH SQNK M8X100 8.8 ZND | |
| 47 | 8***0 | Washer | |
| 48 | 8***0 | Bolt | |
| 49 | 2***4 | HOSE CLAMP, #24, 1.06/2.00 Type F Worm | |
| 50 | 2***6 | Hose clamp | |
| 51 | 7***1 | Cap | |
| 52 | 2***4 | O-ring | |
| 53 | 2***6 | O-ring | |
| 54 | 2***8 | O-ring | |
| 55 | 2***1 | O-ring | |
| 56 | 2***9 | O-ring | |
| 57 | 2***9 | O-RING, -019, 90 Duro, .801" ID x .070" Thk | |
| 58 | 2***8 | O-ring |
