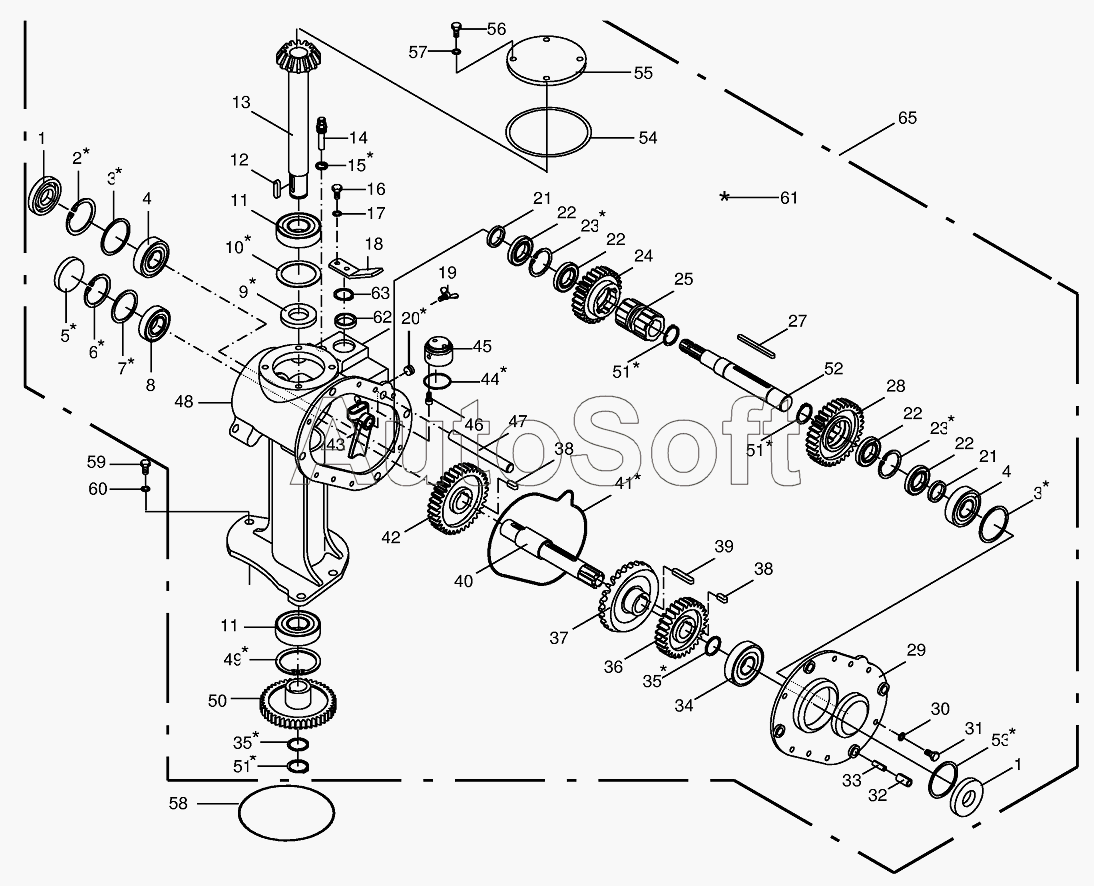

Каталог запасных частей к технике: KRONE EC280CV/320CV (2013). Transmission
40
49
48
47
46
45
44
43
42
41
50
39
38
38
37
36
35
35
57
65
63
62
61
60
59
58
58
34
56
55
54
54
53
53
52
51
51
51
7
13
12
11
11
10
10
10
9
8
7
14
7
6
5
4
4
3
3
3
3
2
23
23
33
32
31
30
29
28
27
25
24
1
1
22
22
22
22
21
21
20
19
18
17
16
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009111320 | 0***0 | Shim ring | |
| 009111330 | 0***0 | Shim ring | |
| 009111340 | 0***0 | Shim ring | |
| 009261010 | 0***0 | Oil-Id.-no.=1ltr | |
| 1 | 0***1 | Radial-shaft sealing ring | |
| 2 | 0***0 | Circlip | |
| 3 | 0***0 | Shim ring | |
| 3 | 0***0 | Shim ring | |
| 3 | 0***0 | Shim ring | |
| 4 | 0***0 | Grooved ball bearing | |
| 5 | 0***0 | Sealing cap | |
| 6 | 0***0 | Circlip | |
| 7 | 0***0 | Shim ring | |
| 7 | 0***0 | Shim ring | |
| 7 | 0***0 | Shim ring | |
| 8 | 0***0 | Grooved ball bearing | |
| 9 | 0***0 | Radial-shaft sealing ring | |
| 10 | 0***0 | Shim ring | |
| 10 | 0***0 | Shim ring | |
| 10 | 0***0 | Shim ring | |
| 11 | 0***0 | Grooved ball bearing | |
| 12 | 0***0 | Fit-in key | |
| 13 | 0***0 | Pinion shaft | |
| 14 | 0***0 | Breather | |
| 15 | 0***0 | Gasket ring | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***1 | Detent edged washer | |
| 18 | 0***0 | Actuating lever | |
| 19 | 0***0 | Winged screw | |
| 20 | 0***1 | Screw plug | |
| 21 | 0***0 | Spacing washer | |
| 22 | 0***0 | Grooved ball bearing | |
| 23 | 0***0 | Circlip | |
| 24 | 0***0 | Spur gear | |
| 25 | 0***0 | Shifter collar | |
| 27 | 0***0 | Fit-in key | |
| 28 | 0***0 | Spur gear | |
| 29 | 0***0 | Gearbox cover | |
| 30 | 0***1 | Detent edged washer | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***0 | Roll pin | |
| 33 | 0***0 | Roll pin | |
| 34 | 0***0 | Grooved ball bearing | |
| 35 | 0***0 | Shim ring | |
| 36 | 0***0 | Spur gear | |
| 37 | 0***1 | Crown wheel | |
| 38 | 0***0 | Fit-in key | |
| 39 | 0***0 | Fit-in key | |
| 40 | 0***0 | Drive shaft | |
| 41 | 0***0 | O-ring | |
| 42 | 0***0 | Spur gear | |
| 43 | 0***2 | Shift finger | |
| 44 | 0***0 | O-ring | |
| 45 | 0***3 | Excentric | |
| 46 | 0***1 | Allen screw | |
| 47 | 0***0 | Operation pole | |
| 48 | 0***2 | Indexing gear housing | |
| 49 | 0***0 | Circlip | |
| 50 | 0***2 | Spur gear | |
| 51 | 0***0 | Circlip | |
| 52 | 0***1 | Conditioner drive shaft | |
| 53 | 0***0 | Shim ring | |
| 53 | 0***0 | Shim ring | |
| 54 | 0***0 | O-ring | |
| 54 | 0***0 | O-ring | |
| 55 | 0***0 | Gearbox cover | |
| 56 | 0***0 | Hex head bolt | |
| 57 | 0***1 | Detent edged washer | |
| 58 | 0***0 | O-ring | |
| 58 | 0***0 | O-ring | |
| 59 | 0***0 | Hex head bolt | |
| 60 | 0***1 | Detent edged washer | |
| 61 | 0***1 | Repair kit-incl. Pos. | |
| 62 | 0***2 | Radial-shaft sealing ring | |
| 63 | 0***0 | Circlip | |
| 65 | 0***0 | Indexing gear-cpl. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
