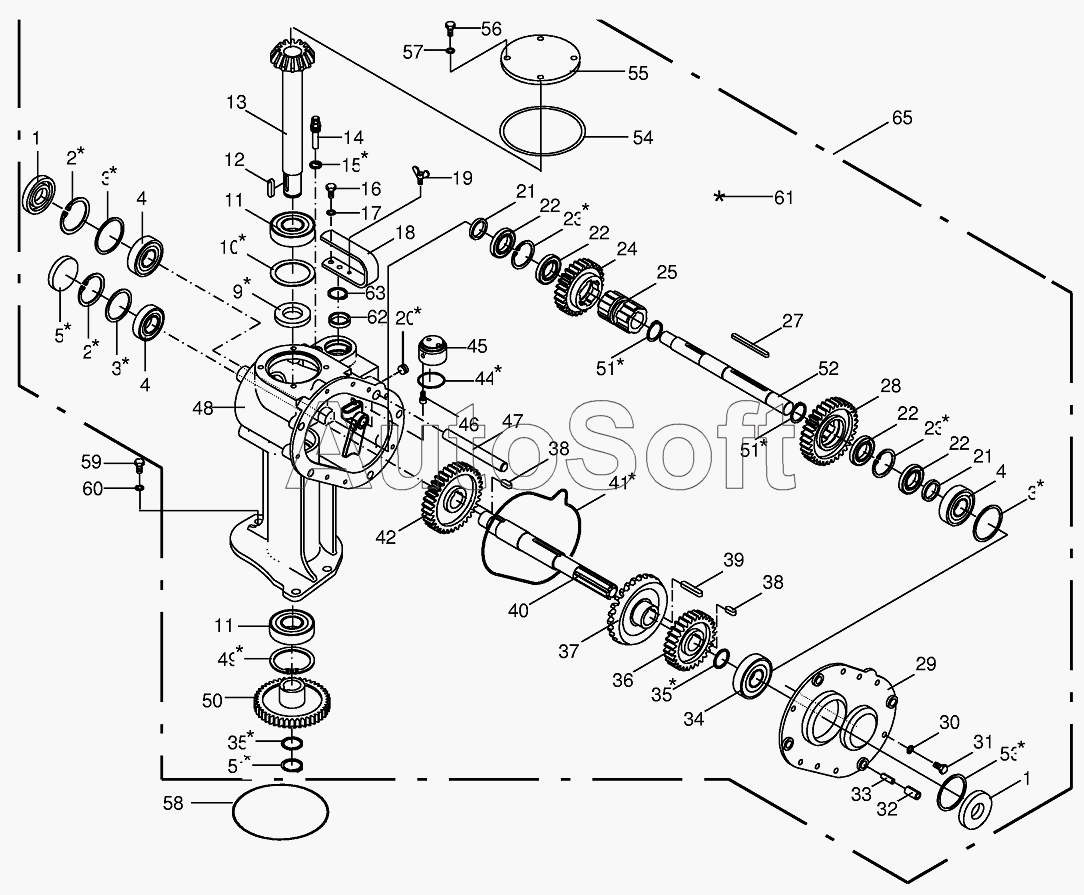

Каталог запасных частей к технике: KRONE EC280CV/320CV (2013). Transmission
41
48
48
47
46
45
44
43
42
49
40
39
38
38
37
36
35
35
35
35
57
65
63
62
61
60
59
58
35
56
55
54
53
53
52
51
51
51
50
10
17
16
15
14
13
12
11
11
10
18
10
9
5
4
4
4
3
3
3
3
3
2
2
27
35
34
33
32
31
30
29
28
1
1
25
24
23
23
22
22
22
22
21
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009261010 | 0***0 | Oil-Id.-no.=1ltr | |
| 1 | 0***1 | Radial-shaft sealing ring | |
| 2 | 0***0 | Circlip | |
| 3 | 0***0 | Shim ring | |
| 3 | 0***0 | Shim ring | |
| 3 | 0***0 | Shim ring | |
| 4 | 0***0 | Grooved ball bearing | |
| 5 | 0***2 | Sealing cap | |
| 9 | 0***0 | Radial-shaft sealing ring | |
| 10 | 0***0 | Shim ring | |
| 10 | 0***0 | Shim ring | |
| 10 | 0***0 | Shim ring | |
| 11 | 0***0 | Grooved ball bearing | |
| 12 | 0***0 | Fit-in key | |
| 13 | 0***0 | Pinion shaft | |
| 14 | 0***0 | Breather | |
| 15 | 0***0 | Gasket ring | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***1 | Detent edged washer | |
| 18 | 0***0 | Actuating lever | |
| 19 | 0***0 | Winged screw | |
| 20 | 0***1 | Screw plug | |
| 21 | 0***0 | Spacing washer | |
| 22 | 0***0 | Grooved ball bearing | |
| 23 | 0***0 | Circlip | |
| 24 | 0***0 | Spur gear | |
| 25 | 0***0 | Shifter collar | |
| 27 | 0***0 | Fit-in key | |
| 28 | 0***0 | Spur gear | |
| 29 | 0***0 | Gearbox cover | |
| 30 | 0***1 | Detent edged washer | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***0 | Roll pin | |
| 33 | 0***0 | Roll pin | |
| 34 | 0***0 | Grooved ball bearing | |
| 35 | 0***0 | Shim ring | |
| 35 | 0***0 | Shim ring | |
| 35 | 0***0 | Shim ring | |
| 35 | 0***0 | Shim ring | |
| 35 | 0***1 | Shim ring | |
| 36 | 0***0 | Spur gear | |
| 37 | 0***0 | Crown wheel | |
| 38 | 0***0 | Fit-in key | |
| 39 | 0***0 | Fit-in key | |
| 40 | 0***0 | Drive shaft | |
| 41 | 0***0 | O-ring | |
| 42 | 0***0 | Spur gear | |
| 43 | 0***2 | Shift finger | |
| 44 | 0***0 | O-ring | |
| 45 | 0***3 | Excentric | |
| 46 | 0***1 | Allen screw | |
| 47 | 0***0 | Operation pole | |
| 48 | 0***0 | Indexing gear housing | |
| 48 | 0***0 | Indexing gear housing | |
| 49 | 0***0 | Circlip | |
| 50 | 0***2 | Spur gear | |
| 51 | 0***0 | Circlip | |
| 52 | 0***1 | Conditioner drive shaft | |
| 53 | 0***0 | Shim ring | |
| 53 | 0***0 | Shim ring | |
| 54 | 0***0 | O-ring | |
| 55 | 0***0 | Gearbox cover | |
| 56 | 0***0 | Hex head bolt | |
| 57 | 0***1 | Detent edged washer | |
| 58 | 0***0 | O-ring | |
| 59 | 0***0 | Hex head bolt | |
| 60 | 0***1 | Detent edged washer | |
| 61 | R***t | Repair kit | |
| 62 | 0***2 | Radial-shaft sealing ring | |
| 63 | 0***0 | Circlip | |
| 65 | 0***2 | Indexing gear-cpl. |
