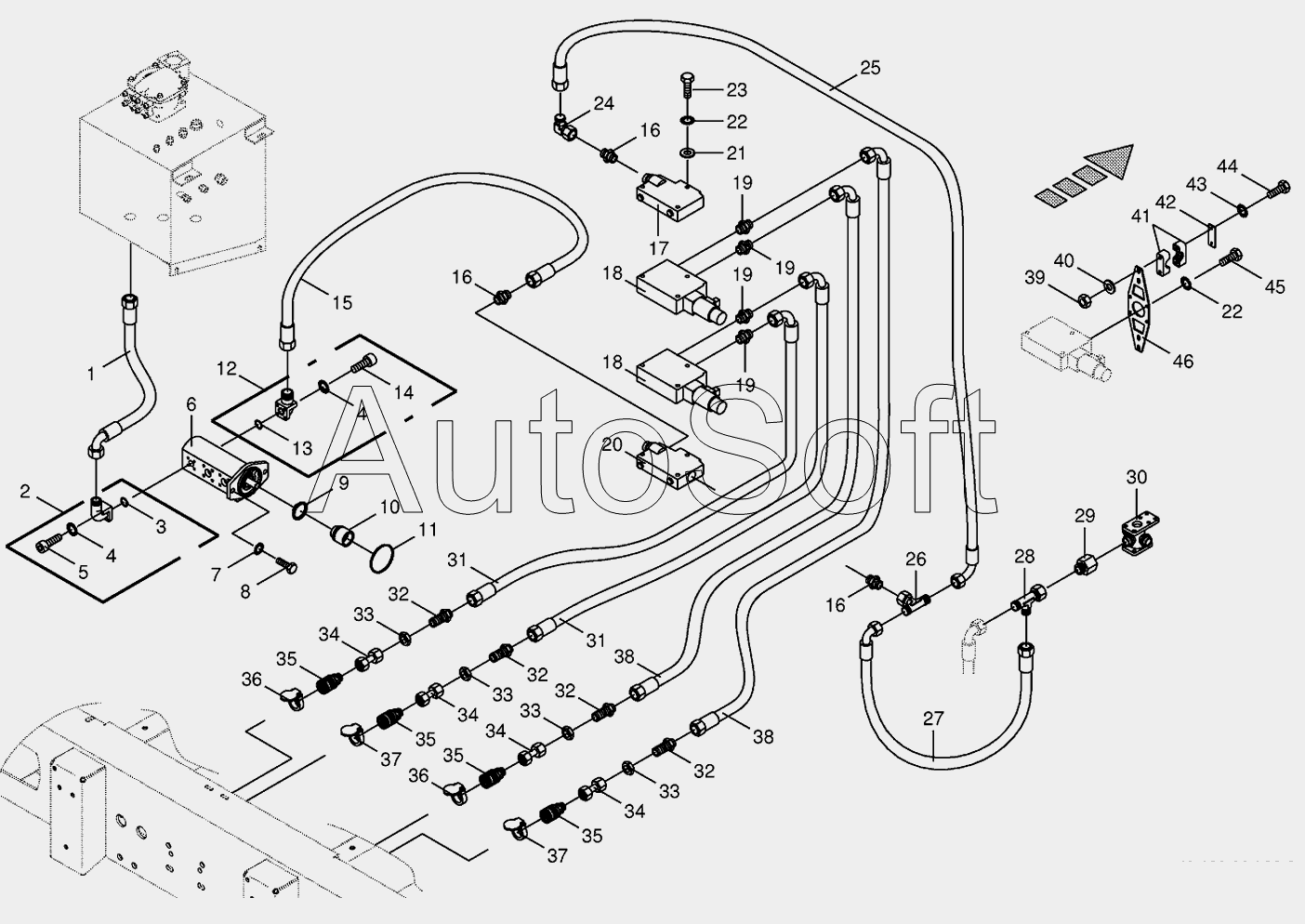

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Hydraulics-additive connection back
33
33
33
33
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
32
32
32
34
34
34
34
35
35
35
35
36
36
37
37
38
38
39
40
41
42
43
44
45
46
13
1
2
3
4
4
5
5
6
7
8
9
10
11
12
14
14
15
16
16
16
17
18
18
19
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009191160 | 0***0 | Control solenoid | |
| 009191411 | 0***1 | Pressure regulator-cpl. | |
| 009191800 | 0***0 | Repairing sets | |
| 009208320 | 0***0 | Sealing set | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066660 | 2***0 | Protective cap | |
| 270067650 | 2***0 | Sealing set | |
| 1 | 0***0 | High pressure hose line | |
| 2 | 0***0 | Flange connection | |
| 3 | 0***0 | O-ring | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***1 | Allen screw | |
| 5 | 0***2 | Allen screw | |
| 6 | 2***0 | Pump-3 times | |
| 7 | 0***1 | Detent edged washer | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***0 | Circlip | |
| 10 | 0***2 | Adapter | |
| 11 | 0***1 | O-ring | |
| 12 | 0***0 | Flange connection | |
| 13 | 0***0 | O-ring | |
| 14 | 0***1 | Allen screw | |
| 14 | 0***1 | Allen screw | |
| 15 | 0***0 | High pressure hose line | |
| 16 | 0***1 | Male connector | |
| 17 | 0***0 | End plate | |
| 18 | 0***0 | Directional-control valve | |
| 19 | 0***1 | Male connector | |
| 20 | 0***0 | Connecting plate | |
| 21 | 0***0 | Washer | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***0 | Hex head bolt | |
| 23 | 0***2 | Hex head bolt | |
| 24 | 0***1 | Angle lug | |
| 25 | 0***0 | High pressure hose line | |
| 26 | 0***0 | T connector | |
| 27 | 0***0 | High pressure hose line | |
| 28 | 0***0 | Adjustable L connection | |
| 29 | 0***0 | Reducer fitting | |
| 30 | 0***0 | Collector-radiator | |
| 31 | 0***0 | High pressure hose line | |
| 32 | 0***1 | Straight 2-way connector | |
| 33 | 0***2 | Hex nut-low form | |
| 34 | 0***0 | Double nipple | |
| 35 | 0***0 | Sleeve | |
| 36 | 0***0 | Cover-blue | |
| 37 | 0***0 | Cover-red | |
| 38 | 0***0 | High pressure hose line | |
| 39 | 0***0 | Hex nut | |
| 40 | 0***0 | Washer | |
| 41 | 0***1 | Tube clamp-2 halves | |
| 42 | 0***0 | Cover plate | |
| 43 | 0***1 | Detent edged washer | |
| 44 | 0***0 | Hex head bolt | |
| 45 | 0***0 | Hex head bolt | |
| 46 | 2***0 | Support |
