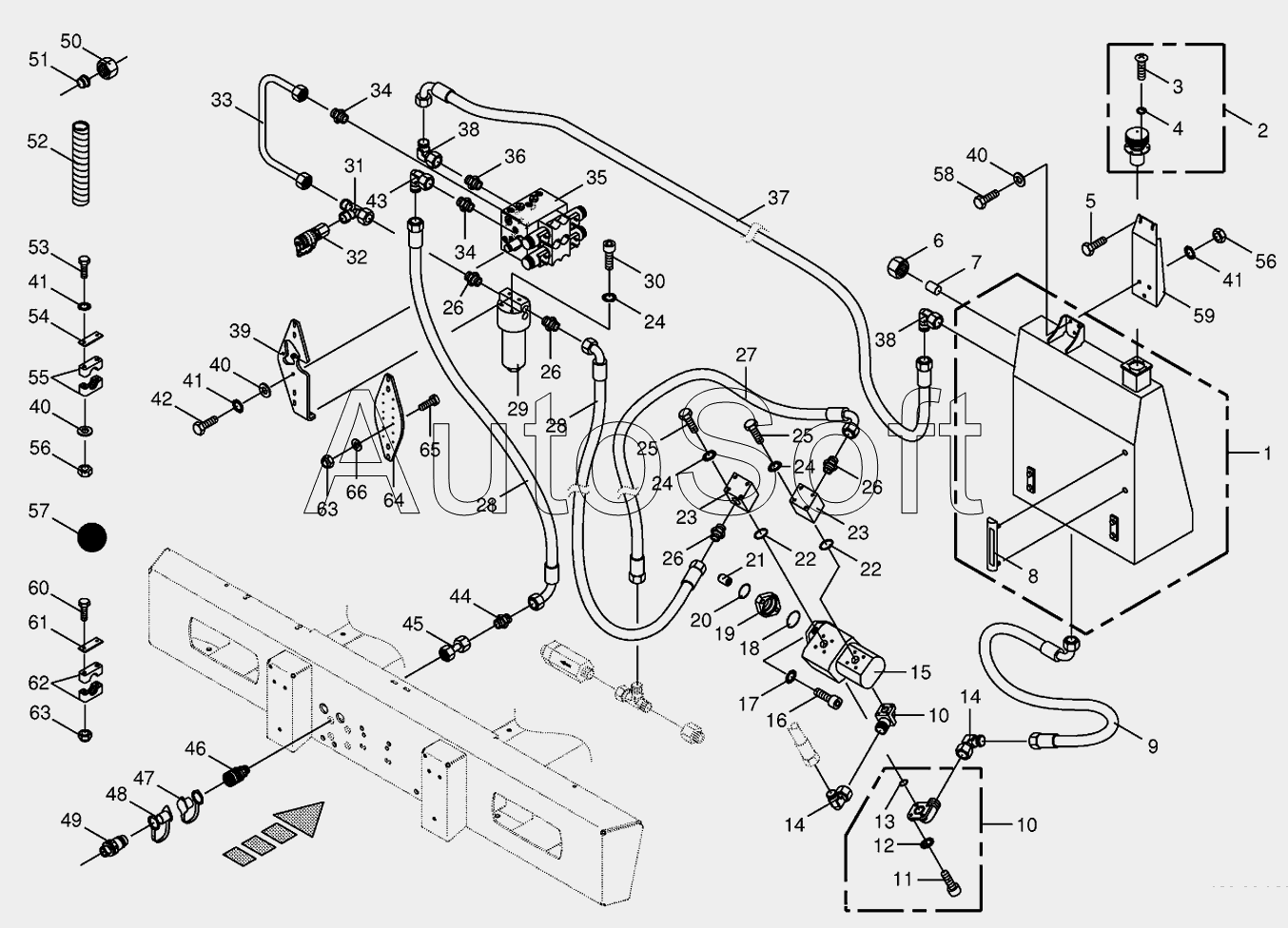

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Hydraulics-additive connection back
41
41
41
49
48
47
46
45
44
43
42
50
40
40
40
39
38
38
37
36
35
34
34
33
58
66
65
64
63
63
62
61
60
59
32
57
56
56
55
54
53
53
52
51
10
10
17
16
15
14
14
13
12
11
11
18
9
8
7
6
5
4
3
2
27
31
30
29
28
28
1
26
26
26
26
25
25
24
24
24
23
23
22
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009197310 | 0***0 | Filter element | |
| 009209340 | 0***0 | Filter element | |
| 009376140 | 0***0 | O-ring | |
| 009376150 | 0***0 | O-ring / pto shaft half | |
| 1 | 2***0 | Additional oil tank | |
| 2 | 0***0 | Filler neck | |
| 3 | 0***0 | Fillister head screw | |
| 4 | 0***0 | O-ring | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***0 | Nozzle disc cap | |
| 7 | 0***0 | Locking cone w. O-ring | |
| 8 | 0***1 | Oil level indicator | |
| 9 | 2***0 | High pressure hose line | |
| 10 | 0***0 | Flange connection | |
| 11 | 0***0 | Allen screw | |
| 11 | 0***1 | Allen screw | |
| 12 | 0***0 | Detent edged washer | |
| 13 | 2***0 | O-ring | |
| 14 | 0***0 | Lug | |
| 15 | 2***0 | Pump-2 times | |
| 16 | 0***1 | Allen screw | |
| 17 | 0***1 | Detent edged washer | |
| 18 | 0***1 | O-ring | |
| 19 | 2***0 | Intermediate flange | |
| 20 | 9***0 | O-ring | |
| 21 | 2***0 | Sleeve | |
| 22 | 0***0 | O-ring | |
| 23 | 0***1 | Connecting flange | |
| 24 | 0***1 | Detent edged washer | |
| 25 | 0***1 | Hex head bolt | |
| 26 | 0***1 | Male connector | |
| 27 | 0***2 | High pressure hose line | |
| 28 | 2***1 | High pressure hose line | |
| 29 | 0***1 | High pressure filter | |
| 30 | 0***1 | Allen screw | |
| 31 | 0***0 | Adjustable L connection | |
| 32 | 0***0 | Connector f.mini-test equipm. | |
| 33 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 34 | 0***2 | Male connector | |
| 35 | 2***0 | Diverter valve bloc | |
| 36 | 0***1 | Male connector | |
| 37 | 0***0 | High pressure hose line | |
| 38 | 0***0 | Angle lug | |
| 39 | 2***0 | Support | |
| 40 | 0***0 | Washer | |
| 41 | 0***1 | Detent edged washer | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 0***0 | Angle lug | |
| 44 | 0***0 | Connector | |
| 45 | 0***0 | Double nipple | |
| 46 | 2***0 | Sleeve | |
| 47 | 2***0 | Dust cap-red | |
| 48 | 2***0 | Dust cap-red | |
| 49 | 2***0 | Connector plug | |
| 50 | 0***0 | Nozzle disc cap | |
| 51 | 0***1 | Cutting ring | |
| 52 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 53 | 0***1 | Hex head bolt | |
| 53 | 0***0 | Hex head bolt | |
| 54 | 0***0 | Cover plate | |
| 55 | 0***1 | Tube clamp-2 halves | |
| 56 | 0***0 | Hex nut | |
| 57 | 0***1 | Oil-Id.-no.= 1ltr | |
| 58 | 0***0 | Hex head bolt | |
| 59 | 2***0 | Support | |
| 60 | 0***0 | Hex head bolt | |
| 61 | 0***0 | Cover plate | |
| 62 | 0***1 | Tube clamp-2 halves | |
| 63 | 0***1 | Locknut | |
| 64 | 2***0 | Support | |
| 65 | 0***0 | Allen screw | |
| 66 | 0***1 | Hex nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
