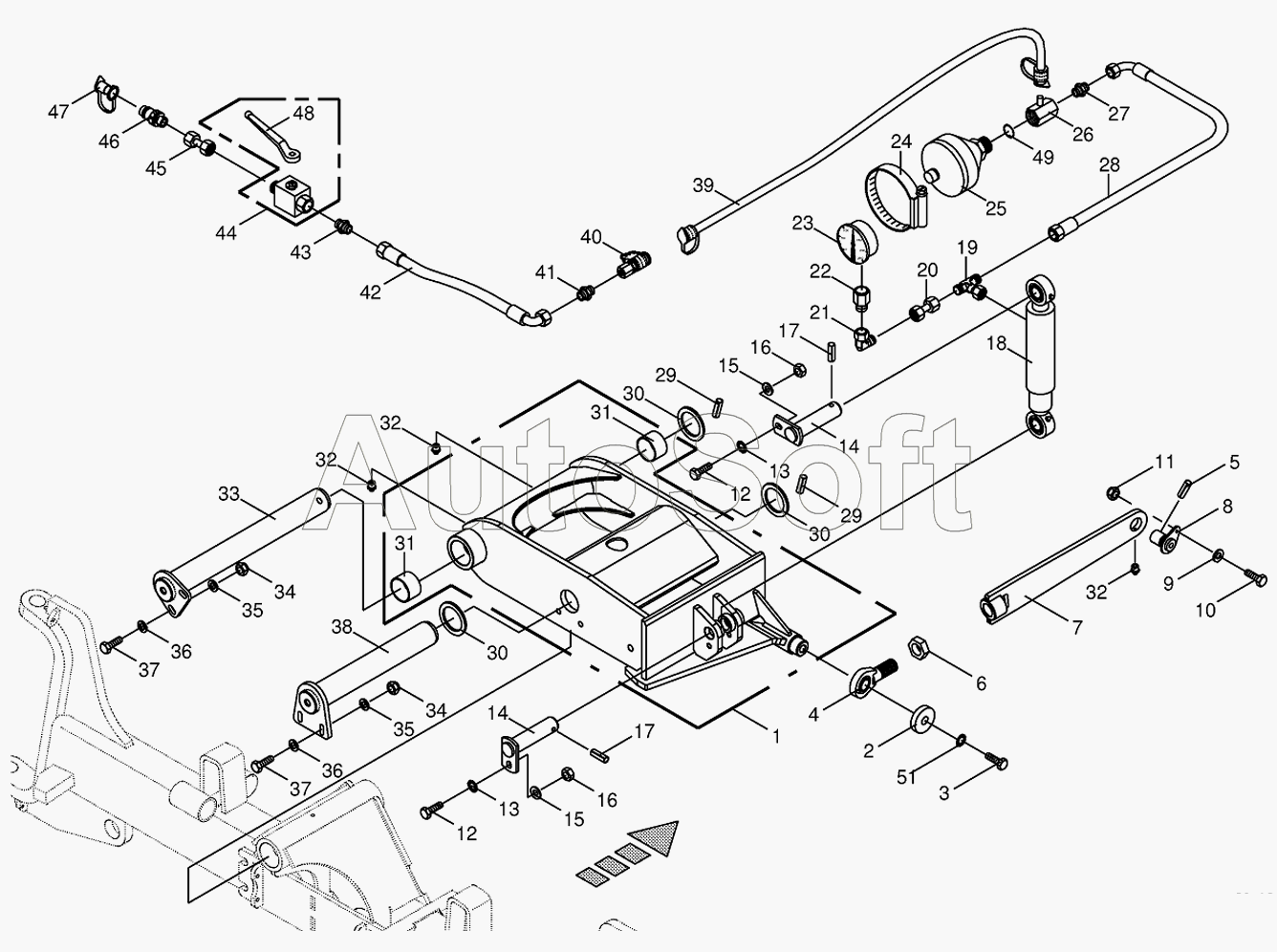

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Steering axle rocker arm
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
30
30
31
31
32
32
32
33
34
34
35
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187832 | 0***2 | Sealing set | |
| 1 | 0***3 | Steered axle rocker | |
| 2 | 0***0 | Washer | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 2***0 | Joint head | |
| 5 | 0***2 | Roll pin | |
| 6 | 9***0 | Hex nut-low form | |
| 7 | 2***0 | Coupler | |
| 8 | 0***3 | Poling bolt | |
| 9 | 0***0 | Washer | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***0 | Locknut | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***0 | Pin | |
| 15 | 0***0 | Washer | |
| 16 | 0***0 | Hex nut | |
| 17 | 0***1 | Roll pin | |
| 18 | 0***0 | Hydraulic cylinder | |
| 19 | 0***1 | T-connector | |
| 20 | 0***0 | Double nipple | |
| 21 | 0***1 | Angle lug | |
| 22 | 0***0 | Connector | |
| 23 | 0***0 | Pressure guage | |
| 24 | 0***0 | Hose clamp | |
| 25 | 0***0 | Hydraulic-reservoir | |
| 26 | 0***0 | Damper | |
| 27 | 0***1 | Male connector | |
| 28 | 0***0 | High pressure hose line | |
| 29 | 0***0 | Roll pin | |
| 30 | 0***0 | Shim ring | |
| 30 | 0***1 | Shim ring | |
| 31 | 0***0 | Bearing bush | |
| 32 | 0***0 | Grease niple | |
| 33 | 0***3 | Retention bolt | |
| 34 | 0***0 | Locknut | |
| 35 | 0***1 | Washer | |
| 36 | 0***0 | Washer | |
| 37 | 0***0 | Hex head bolt | |
| 38 | 0***3 | Retention bolt | |
| 39 | 0***0 | Measuring hose | |
| 40 | 2***0 | Connector f.mini-test equipm. | |
| 41 | 0***0 | Connector | |
| 42 | 0***0 | High pressure hose line | |
| 43 | 9***0 | Male connector | |
| 44 | 0***0 | Ball cock | |
| 45 | 0***0 | Double nipple | |
| 46 | 0***0 | Connector plug | |
| 47 | 0***1 | Dust cap-red | |
| 48 | 0***0 | Hand lever-incl. screw, washer | |
| 49 | 9***0 | O-ring | |
| 51 | 0***1 | Detent edged washer |
