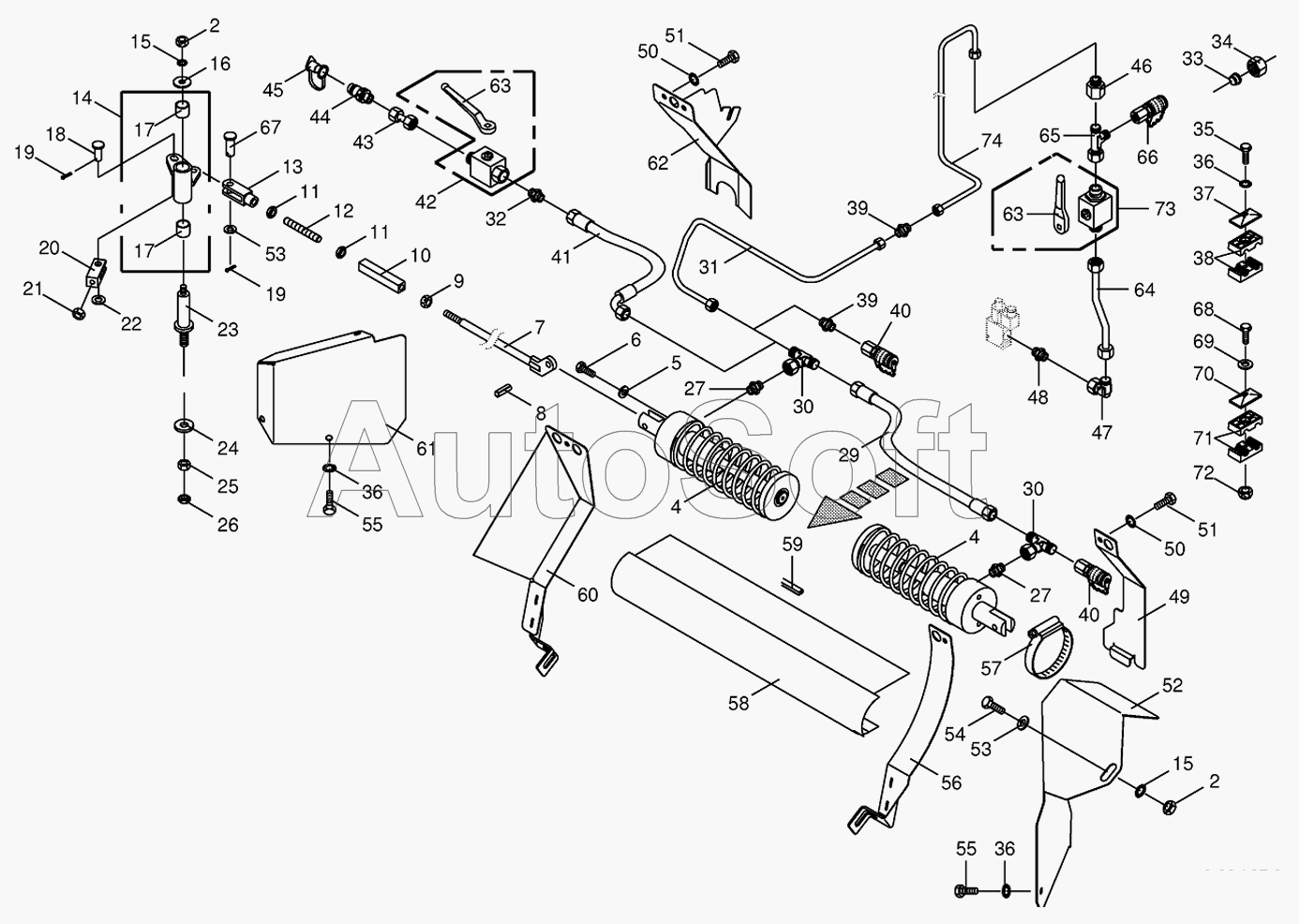

Каталог запасных частей к технике: KRONE BIG-X-500 (2010). Hydraulic parking brake
46
55
55
54
53
53
52
51
51
50
50
49
48
47
56
45
44
43
42
41
40
40
39
39
38
65
74
73
72
71
70
69
68
67
66
37
64
63
63
62
61
60
59
58
57
10
18
17
17
16
15
15
14
14
13
12
11
11
19
19
9
8
7
7
6
5
4
4
29
36
36
36
35
34
34
33
33
32
31
30
30
2
2
27
27
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009188010 | 0***0 | Sealing set | |
| 2 | 0***0 | Hex nut | |
| 4 | 0***1 | Parking break cylinder | |
| 5 | 0***0 | Washer | |
| 6 | 0***0 | Hex head bolt | |
| 7 | 0***0 | Adjusting rod-left | |
| 7 | 0***0 | Adjusting rod-right | |
| 8 | 0***2 | Roll pin | |
| 9 | 0***0 | Hex nut-left-hand thread | |
| 10 | 0***0 | Spacer | |
| 11 | 0***1 | Hex nut-low form | |
| 12 | 0***0 | Threaded rod | |
| 13 | 0***0 | Clevis | |
| 14 | 2***1 | Angle lever-right | |
| 14 | 2***1 | Angle lever-left | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***0 | Washer | |
| 17 | 0***0 | Bearing bush | |
| 18 | 0***0 | Pin | |
| 19 | 0***1 | Cotter pin | |
| 20 | 0***1 | Clevis | |
| 21 | 0***0 | Hex nut | |
| 22 | 0***2 | Washer | |
| 23 | 0***1 | Arbor | |
| 24 | 0***0 | Washer | |
| 25 | 0***0 | Hex nut | |
| 26 | 0***0 | Hex nut-low form | |
| 27 | 0***0 | Male connector | |
| 29 | 0***0 | High pressure hose line | |
| 30 | 0***0 | T connector | |
| 31 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 32 | 9***0 | Male connector | |
| 33 | 0***0 | Cutting ring | |
| 33 | 0***1 | Cutting ring | |
| 34 | 0***0 | Nozzle disc cap | |
| 34 | 0***0 | Nozzle disc cap | |
| 35 | 0***1 | Hex head bolt | |
| 36 | 0***1 | Detent edged washer | |
| 37 | 0***0 | Cover plate | |
| 38 | 0***0 | Tube clamp-2 halves | |
| 39 | 0***0 | Connector | |
| 40 | 2***0 | Connector f.mini-test equipm. | |
| 41 | 0***0 | High pressure hose line | |
| 42 | 0***0 | Ball cock | |
| 43 | 0***0 | Double nipple | |
| 44 | 0***0 | Connector plug | |
| 45 | 0***1 | Dust cap-red | |
| 46 | 0***0 | Reducer fitting | |
| 47 | 0***1 | Angle lug | |
| 48 | 0***1 | Male connector | |
| 49 | 2***0 | Plate-back left | |
| 50 | 0***1 | Detent edged washer | |
| 51 | 0***0 | Hex head bolt | |
| 52 | 2***0 | Guard plate-left front | |
| 53 | 0***1 | Washer | |
| 54 | 0***0 | Hex head bolt | |
| 55 | 0***0 | Hex head bolt | |
| 56 | 2***0 | Plate-inside left | |
| 57 | 0***0 | Tube clip | |
| 58 | 2***0 | Cover | |
| 59 | 0***0 | Edge protection-Id.-no.= 1m | |
| 60 | 2***0 | Plate-inside right | |
| 61 | 2***0 | Guard plate-right front | |
| 62 | 2***1 | Guard-back right | |
| 63 | 0***0 | Hand lever-incl. screw, washer | |
| 64 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 65 | 0***1 | Adjustable L connection | |
| 66 | 0***0 | Connector f.mini-test equipm. | |
| 67 | 0***2 | Pin | |
| 68 | 0***0 | Hex head bolt | |
| 69 | 0***1 | Washer | |
| 70 | 0***0 | Cover plate | |
| 71 | 0***0 | Tube clamp-2 halves | |
| 72 | 0***1 | Locknut | |
| 73 | 0***2 | Ball cock | |
| 74 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring |
