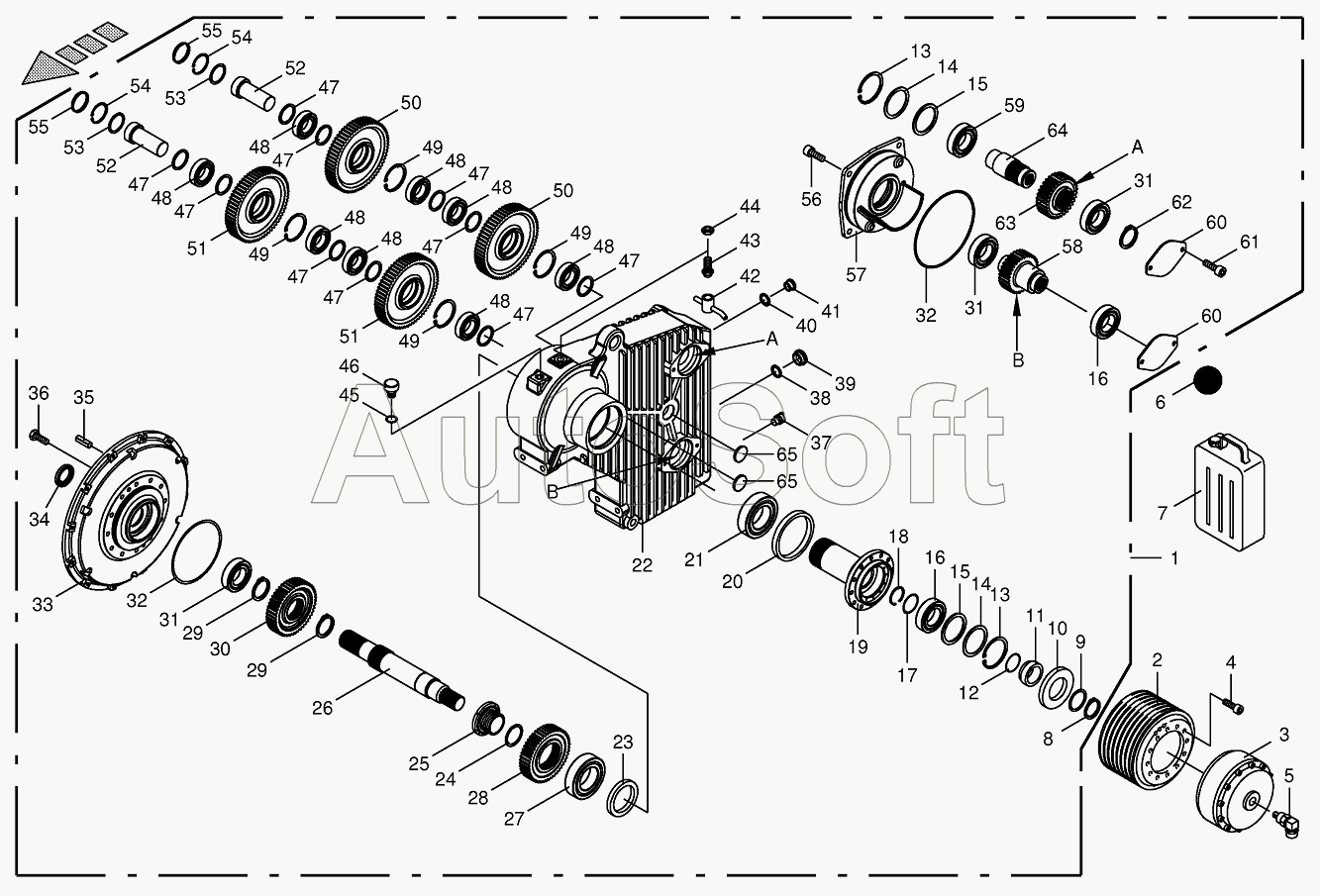

Каталог запасных частей к технике: KRONE BIG-X-700 (2010). Motor output gear
42
48
48
48
48
48
48
48
48
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
47
46
45
44
43
49
49
49
49
41
40
39
38
37
36
35
34
56
65
65
64
63
62
61
60
60
59
58
57
33
55
55
54
54
53
53
53
53
53
53
52
52
51
51
50
50
9
9
15
15
14
14
14
14
14
14
13
13
12
11
10
9
16
16
8
7
6
5
4
3
2
24
32
32
31
31
31
30
29
29
28
27
26
25
24
1
24
24
24
23
22
21
20
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270010570 | 2***0 | Lip seal | |
| 1 | 2***1 | Motor output gear | |
| 2 | 2***0 | V-belt pulley | |
| 3 | 2***0 | Hydr. four-surface clutch | |
| 4 | 0***1 | Allen screw | |
| 5 | 0***0 | Oil supply | |
| 6 | 2***0 | Oil-Id.-no.= 1ltr | |
| 7 | 2***0 | Oil-Id.-no.= 20ltr | |
| 8 | 0***0 | Circlip | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***0 | Shim ring | |
| 10 | 9***0 | Radial-shaft sealing ring | |
| 11 | 2***0 | Inner ring | |
| 12 | 9***0 | O-ring | |
| 13 | 0***0 | Circlip | |
| 14 | 0***0 | Shim ring | |
| 14 | 0***1 | Shim ring | |
| 14 | 9***0 | Shim ring | |
| 15 | 0***0 | Supporting disc | |
| 16 | 9***0 | Grooved ball bearing | |
| 17 | 2***0 | Bearing ring | |
| 18 | 9***0 | Snap ring | |
| 19 | 2***0 | Bearing flange | |
| 20 | 9***0 | Radial-shaft sealing ring | |
| 21 | 9***0 | Taper roller bearing | |
| 22 | 2***0 | Gearbox housing | |
| 23 | 9***0 | Radial-shaft sealing ring | |
| 24 | 2***0 | Washer | |
| 24 | 2***0 | Washer | |
| 24 | 2***0 | Washer | |
| 25 | 2***0 | Inside nut | |
| 26 | 2***0 | Drive shaft | |
| 27 | 0***0 | Taper roller bearing | |
| 28 | 2***0 | Spur gear | |
| 29 | 0***0 | Circlip | |
| 30 | 2***0 | Spur gear | |
| 31 | 9***0 | Roller bearing | |
| 32 | 9***0 | O-ring | |
| 33 | 2***0 | Motor flange | |
| 34 | 9***0 | Radial-shaft sealing ring | |
| 35 | 9***0 | Cyl. pin | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 2***0 | Screw plug | |
| 38 | 9***0 | Gasket ring | |
| 39 | 0***0 | Oil sight glass | |
| 40 | 0***0 | Gasket ring | |
| 41 | 0***0 | Screw plug | |
| 42 | 2***0 | Oil distributor | |
| 43 | 0***0 | Straight 2-way connector | |
| 44 | 0***1 | Hex nut-low form | |
| 45 | 0***0 | Gasket ring | |
| 46 | 2***0 | Breather | |
| 47 | 0***3 | Supporting disc | |
| 47 | 0***0 | Shim ring | |
| 47 | 0***0 | Shim ring | |
| 47 | 0***0 | Shim ring | |
| 48 | 9***0 | Roller bearing | |
| 49 | 9***0 | Circlip | |
| 50 | 2***0 | Spur gear | |
| 51 | 2***0 | Spur gear | |
| 52 | 2***0 | Shaft | |
| 53 | 9***0 | Shim ring | |
| 53 | 9***0 | Shim ring | |
| 53 | 9***0 | Shim ring | |
| 54 | 0***0 | Circlip | |
| 55 | 2***0 | Cap | |
| 56 | 9***0 | Allen screw | |
| 57 | 2***0 | Flange | |
| 58 | 2***0 | Spur wheel shaft | |
| 59 | 9***0 | Grooved ball bearing | |
| 60 | 2***0 | Cover | |
| 61 | 0***1 | Allen screw | |
| 62 | 0***0 | Circlip | |
| 63 | 2***0 | Spur gear | |
| 64 | 2***0 | Shaft | |
| 65 | 2***0 | Cap |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
