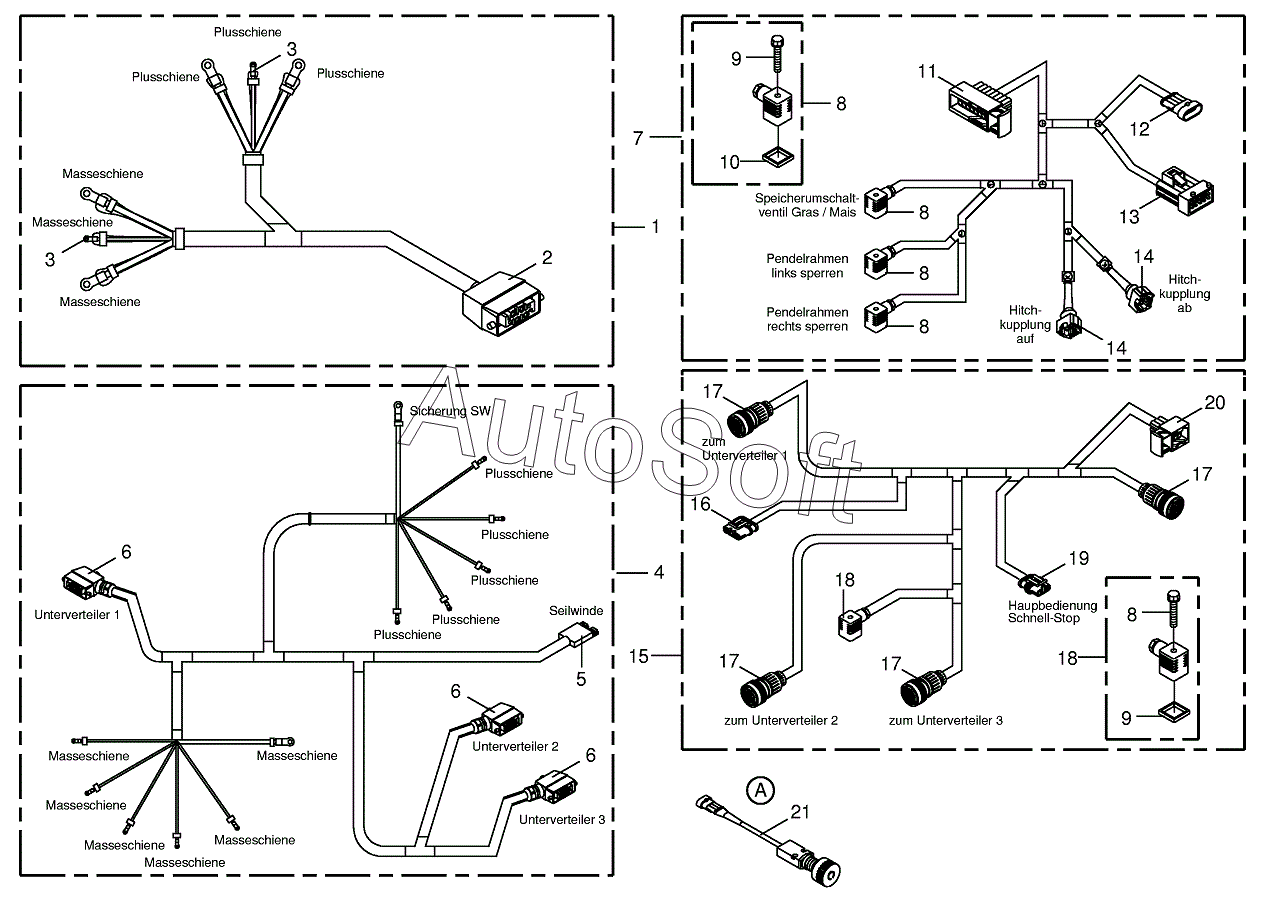

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Several wiring looms
11
21
20
19
18
18
17
17
17
17
16
15
14
14
13
12
1
10
9
9
8
8
8
8
8
7
6
6
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Wiring harness-Cab | |
| 2 | 0***0 | Main plug | |
| 3 | 0***0 | Cable terminal-blue | |
| 4 | 0***3 | Wiring harness-power supply | |
| 5 | 0***0 | Plug | |
| 6 | 0***0 | Main plug-lateral | |
| 7 | 2***0 | Wiring harness | |
| 8 | 0***0 | Valve plug with LED | |
| 9 | 0***0 | Screw with straight-line curls | |
| 10 | 0***0 | Gasket | |
| 11 | 0***0 | Bushing housing-16-pole | |
| 12 | 0***0 | Coupling socket-4-pole | |
| 13 | 0***0 | Plug-10-pole | |
| 14 | 0***0 | Jet-plug-2-pole | |
| 15 | 0***4 | Wiring harness-CAN | |
| 16 | 0***0 | Plug-4-pole | |
| 17 | 0***0 | Plug-31-pole | |
| 18 | 0***0 | Solenoid valve plug-black | |
| 19 | 0***0 | Plug-3-pole | |
| 20 | 0***0 | Bushing housing-6-pole | |
| 21 | 0***2 | Instantanequs cut-out switch |
