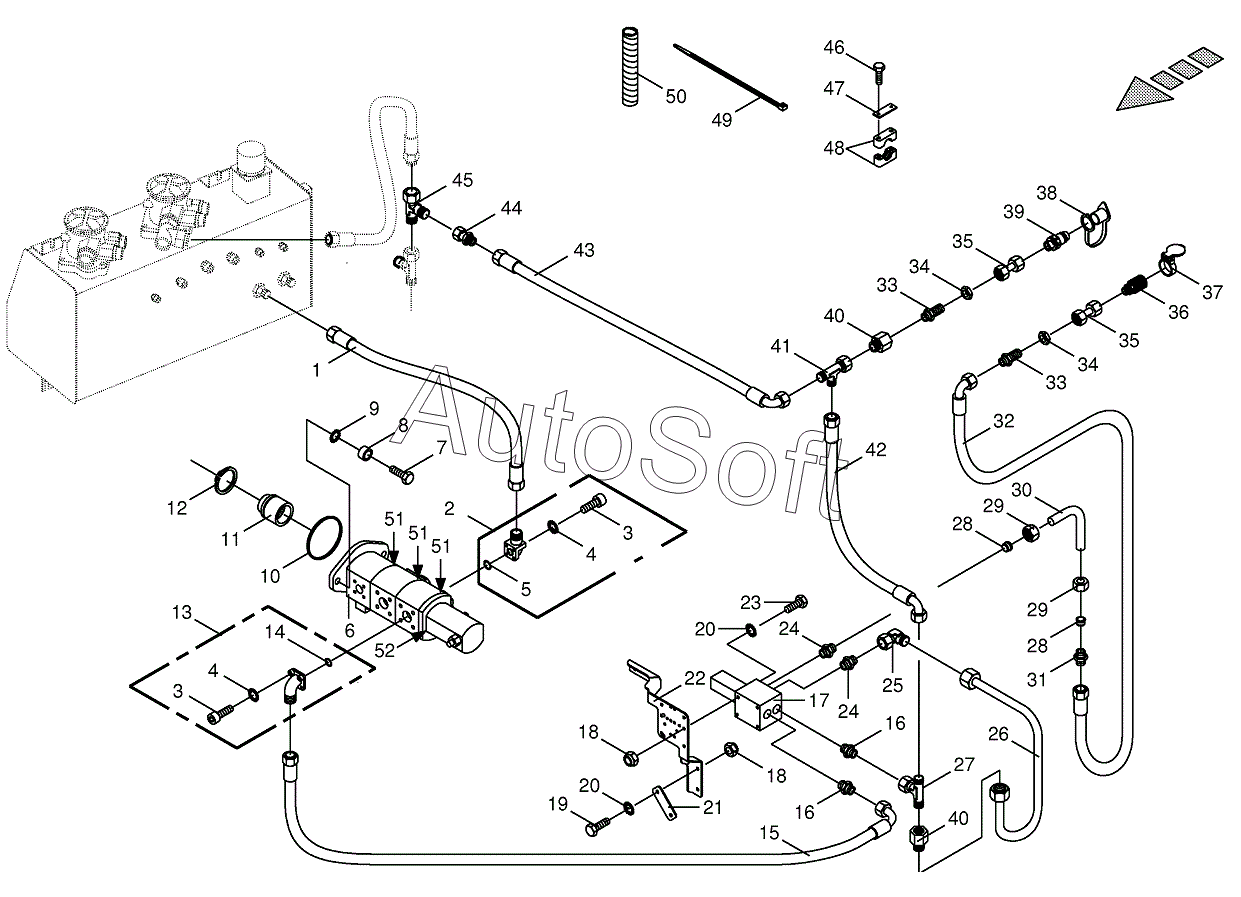

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Gear molasses pump
40
40
27
28
28
29
29
30
31
32
33
33
34
34
35
35
36
37
38
39
26
41
42
43
44
45
46
47
48
49
50
51
51
51
52
13
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
1
14
15
16
16
17
18
18
19
20
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | High pressure hose line | |
| 2 | 0***0 | Flange connection | |
| 3 | 0***1 | Allen screw | |
| 3 | 0***1 | Allen screw | |
| 3 | 0***2 | Allen screw | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | O-ring | |
| 6 | 2***0 | Pump-4 times | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***2 | Bushing | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***1 | O-ring | |
| 11 | 0***2 | Adapter | |
| 12 | 0***0 | Circlip | |
| 13 | 0***0 | Flange connection | |
| 14 | 0***0 | O-ring | |
| 15 | 0***2 | High pressure hose line | |
| 16 | 0***1 | Male connector | |
| 17 | 0***0 | Control bloc | |
| 18 | 0***0 | Hex nut | |
| 19 | 0***2 | Hex head bolt | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***0 | Strap | |
| 22 | 0***1 | Support | |
| 23 | 0***1 | Hex head bolt | |
| 24 | 0***1 | Male connector | |
| 25 | 0***1 | Angle lug | |
| 26 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 27 | 0***0 | T connector | |
| 28 | 0***1 | Cutting ring | |
| 29 | 0***0 | Nozzle disc cap | |
| 30 | 0***0 | Hydraulic line | |
| 31 | 0***1 | Connector | |
| 32 | 0***0 | High pressure hose line | |
| 33 | 0***1 | Straight 2-way connector | |
| 34 | 0***2 | Hex nut-low form | |
| 35 | 0***0 | Double nipple | |
| 36 | 0***0 | Sleeve | |
| 37 | 0***0 | Cover-red | |
| 38 | 0***1 | Dust cap-red | |
| 39 | 0***0 | Connector plug | |
| 40 | 0***1 | Reducer fitting | |
| 41 | 0***0 | Adjustable L connection | |
| 42 | 0***0 | High pressure hose line | |
| 43 | 0***0 | High pressure hose line | |
| 44 | 0***0 | Reducer fitting | |
| 45 | 0***0 | Adjustable L connection | |
| 46 | 0***0 | Hex head bolt | |
| 47 | 0***1 | Cover plate | |
| 48 | 0***1 | Tube clamp-2 halves | |
| 49 | 0***1 | Cable band | |
| 50 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 51 | 2***0 | Sealing set | |
| 52 | 2***0 | Sealing set |
