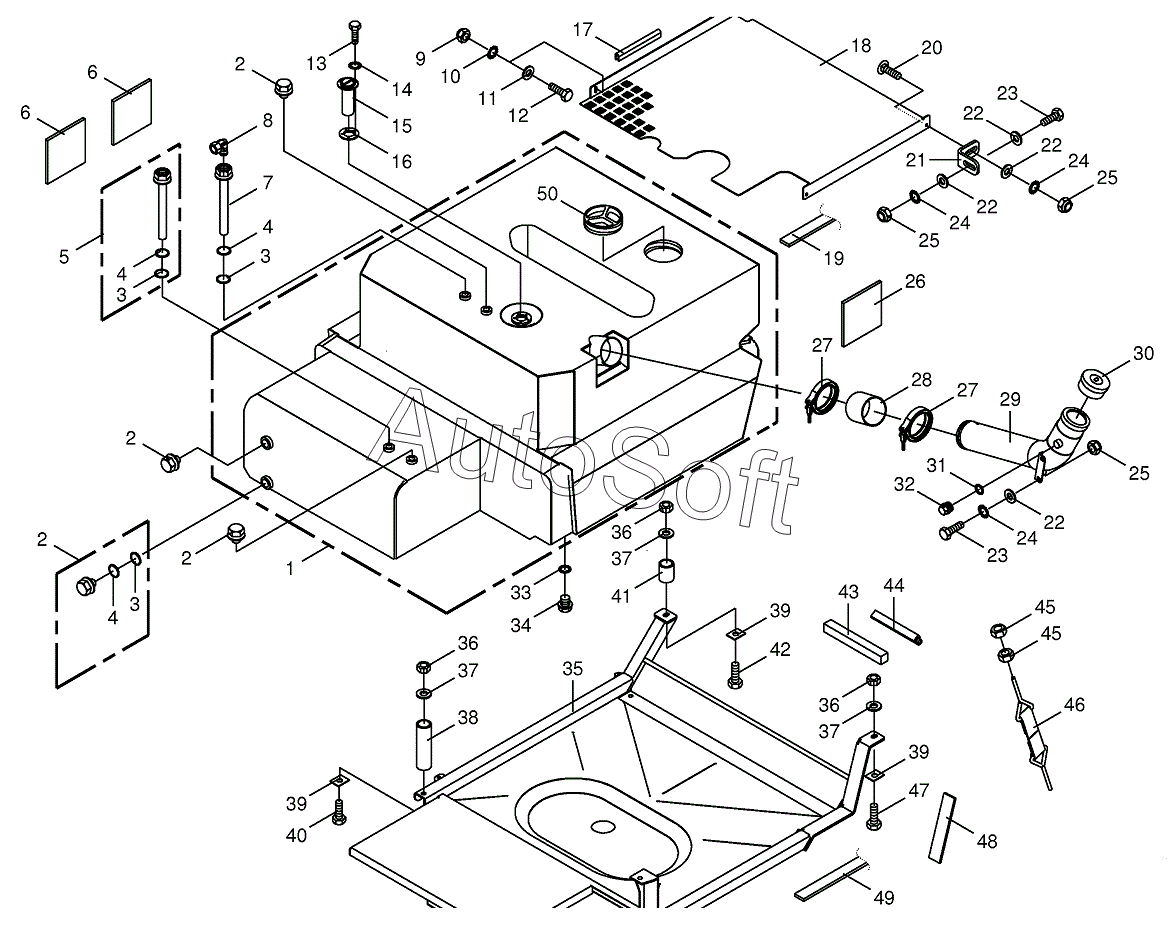

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Diesel fuel tank
39
39
39
27
27
28
29
30
31
32
33
34
35
36
36
36
37
37
37
38
26
40
41
42
43
44
45
45
46
47
48
49
50
14
2
2
2
2
3
3
3
4
4
4
5
6
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
22
22
22
23
23
24
24
24
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Diesel tank | |
| 2 | 0***0 | Screw plug | |
| 3 | 0***0 | O-ring | |
| 4 | 0***0 | O-ring | |
| 5 | 0***0 | Return port | |
| 6 | 0***0 | Rubber plate | |
| 7 | 0***2 | Flow connexion | |
| 8 | 0***1 | Angle lug | |
| 9 | 0***0 | Locknut | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Washer | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***0 | Hex head bolt | |
| 14 | 0***0 | Spring washer | |
| 15 | 0***1 | Sender plunging tube | |
| 16 | 0***0 | Gasket | |
| 17 | 0***0 | Edge protection-Id.-no.= 1m | |
| 18 | 2***0 | Tank cover | |
| 19 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 20 | 0***2 | Coach bolt | |
| 21 | 2***0 | Retainer angle | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***0 | Washer | |
| 25 | 0***0 | Locknut | |
| 26 | 0***0 | Rubber plate | |
| 27 | 0***0 | Joint bolt-hose clamp | |
| 28 | 0***0 | Hose | |
| 29 | 0***1 | Filler neck | |
| 30 | 0***0 | Oil tank filler cap | |
| 31 | 0***0 | Gasket ring | |
| 32 | 0***1 | Screw plug | |
| 33 | 0***0 | O-ring | |
| 34 | 0***0 | Drain bolt | |
| 35 | 0***0 | Tank support | |
| 36 | 0***0 | Hex nut | |
| 37 | 0***0 | Washer | |
| 38 | 0***1 | Spacer tube | |
| 39 | 0***0 | Pressure plate | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***1 | Spacer tube | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 44 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 45 | 0***0 | Hex nut | |
| 46 | 0***1 | Tension band | |
| 47 | 0***1 | Hex head bolt | |
| 48 | 0***2 | Rubber plate | |
| 49 | 0***2 | Rubber plate-below | |
| 50 | 2***0 | Expurgatorial cap |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
