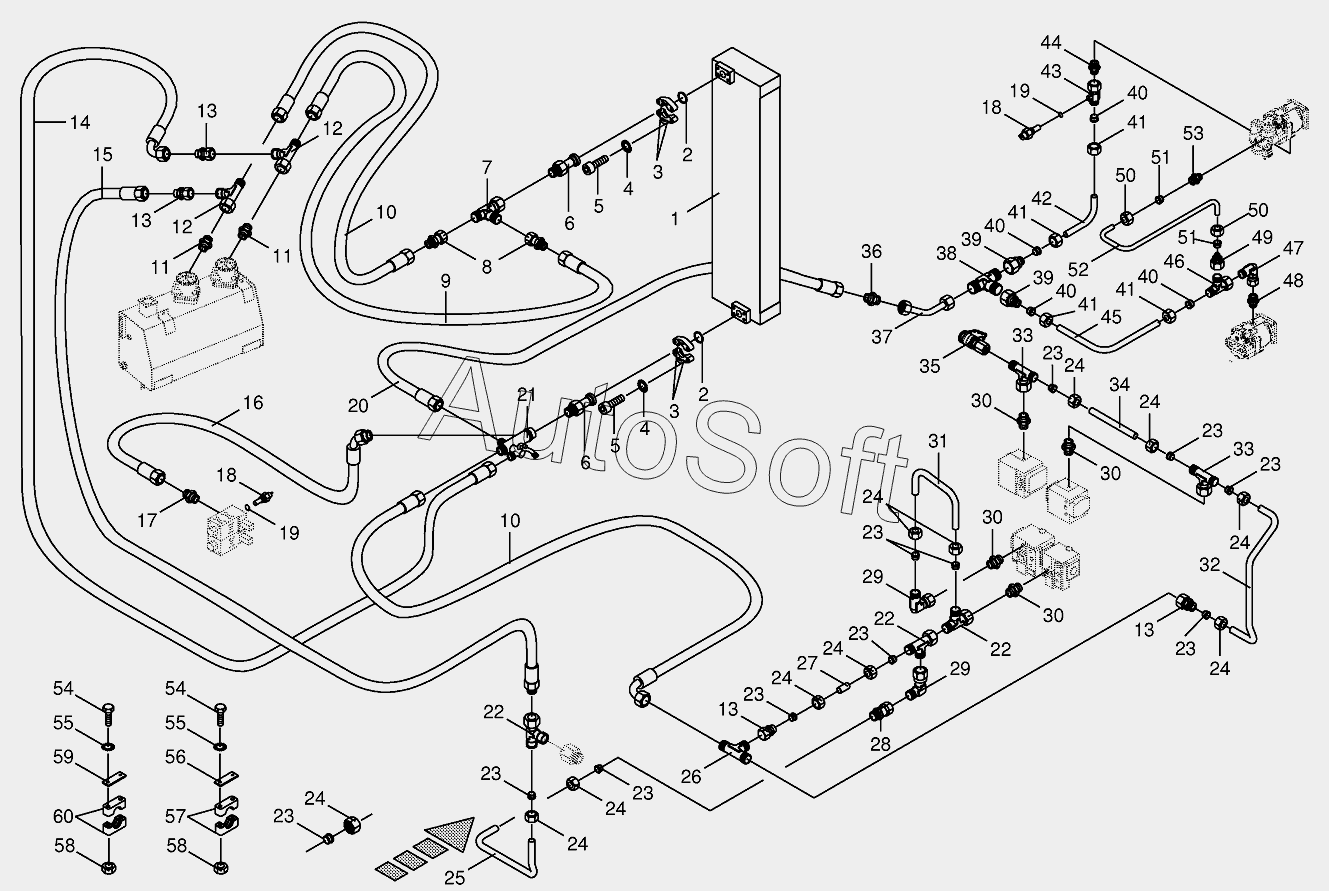

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Housing line I oil cooler
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
10
11
11
12
12
13
13
13
13
14
15
16
17
18
18
19
19
20
21
22
22
22
23
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
24
24
24
24
25
26
27
28
29
29
30
30
30
30
31
32
33
33
34
35
36
37
38
39
39
40
40
40
40
41
41
41
41
42
43
44
45
46
47
48
49
50
50
51
51
52
53
54
54
54
55
55
56
57
58
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Oil cooler | |
| 2 | 0***0 | O-ring | |
| 3 | 0***0 | SAE-flange section | |
| 4 | 0***0 | Detent edged washer | |
| 5 | 0***1 | Allen screw | |
| 6 | 2***0 | SAE-flange adapter | |
| 7 | 0***0 | Adjustable L connection | |
| 8 | 0***0 | Reducer fitting | |
| 9 | 2***0 | High pressure hose line | |
| 10 | 0***1 | High pressure hose line | |
| 11 | 0***1 | Male connector | |
| 12 | 0***0 | Adjustable L connection | |
| 13 | 0***0 | Reducer fitting | |
| 14 | 2***0 | High pressure hose line | |
| 15 | 0***0 | High pressure hose line | |
| 16 | 2***0 | High pressure hose line | |
| 17 | 0***0 | Male connector | |
| 18 | 0***0 | Temperature switch | |
| 19 | 0***1 | Gasket ring | |
| 20 | 2***0 | High pressure hose line | |
| 21 | 0***0 | Collector-radiator | |
| 22 | 0***0 | Adjustable L connection | |
| 23 | 0***0 | Cutting ring | |
| 24 | 0***0 | Nozzle disc cap | |
| 25 | 0***0 | Hydraulic line | |
| 26 | 0***0 | T-connector | |
| 27 | 0***0 | Hydraulic line | |
| 28 | 0***1 | Non-return valve | |
| 29 | 0***0 | Angle lug | |
| 30 | 0***1 | Male connector | |
| 31 | 0***0 | Hydraulic line | |
| 32 | 0***0 | Hydraulic line | |
| 33 | 0***0 | T connector | |
| 34 | 0***0 | Hydraulic line | |
| 35 | 0***0 | Connector f.mini-test equipm. | |
| 36 | 0***0 | Connector | |
| 37 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 38 | 0***0 | T-connector | |
| 39 | 0***0 | Reducer fitting | |
| 40 | 0***1 | Cutting ring | |
| 41 | 0***0 | Nozzle disc cap | |
| 42 | 0***1 | Hydraulic line | |
| 43 | 0***0 | T-connection element | |
| 44 | 0***1 | Male connector | |
| 45 | 0***1 | Hydraulic line | |
| 46 | 0***0 | Adjustable L connection | |
| 47 | 0***0 | Angle lug | |
| 48 | 0***1 | Male connector | |
| 49 | 0***0 | Reducer fitting | |
| 50 | 0***0 | Nozzle disc cap | |
| 51 | 0***0 | Cutting ring | |
| 52 | 0***0 | Hydraulic line | |
| 53 | 0***0 | Male connector | |
| 54 | 0***1 | Hex head bolt | |
| 54 | 0***0 | Hex head bolt | |
| 55 | 0***1 | Detent edged washer | |
| 56 | 0***1 | Cover plate | |
| 57 | 0***1 | Tube clamp-2 halves | |
| 58 | 0***0 | Hex nut | |
| 59 | 0***0 | Cover plate | |
| 60 | 0***1 | Tube clamp-2 halves |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
