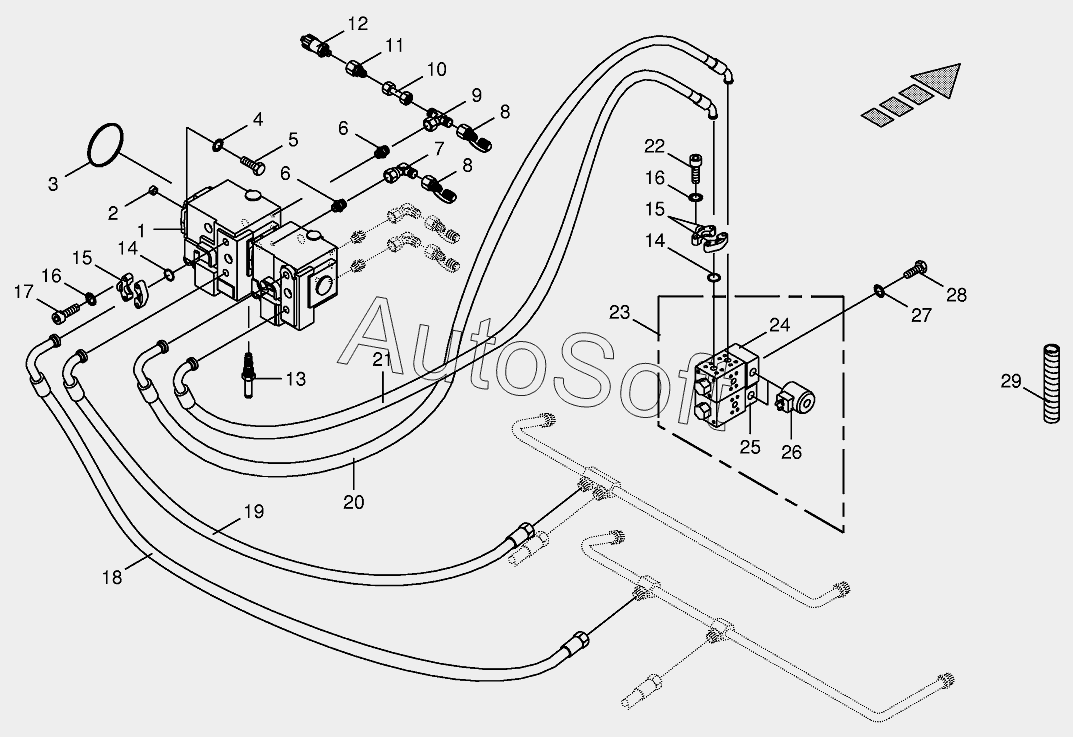

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Traction drive pump
1
2
3
4
5
6
6
7
8
8
9
10
11
12
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Variable displacement pump | |
| 2 | 0***2 | Bushing | |
| 3 | 0***0 | O-ring | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***0 | Male connector | |
| 7 | 0***0 | Lug | |
| 8 | 0***0 | Connector f.mini-test equipm. | |
| 9 | 0***0 | T connector | |
| 10 | 0***1 | Double nipple | |
| 11 | 0***0 | Unscrewing connection | |
| 12 | 0***1 | Pressure sensor | |
| 12 | 0***0 | Gasket ring | |
| 13 | 0***0 | Pressure control valve- optional | |
| 14 | 0***0 | O-ring | |
| 15 | 0***0 | SAE-flange section | |
| 16 | 0***0 | Detent edged washer | |
| 17 | 0***0 | Allen screw | |
| 18 | 0***0 | High pressure hose line | |
| 19 | 0***0 | High pressure hose line | |
| 20 | 0***0 | High pressure hose line | |
| 21 | 0***0 | High pressure hose line | |
| 22 | 0***1 | Allen screw | |
| 23 | 0***2 | Hydraulik-ganged valve | |
| 23 | 0***0 | Sealing set | |
| 24 | 0***0 | Head rinse valve | |
| 24 | 2***0 | Pressure spring | |
| 25 | 0***0 | Pilot valve | |
| 26 | 0***0 | Magnetic steering hub | |
| 27 | 0***1 | Detent edged washer | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 0***0 | Spiral strip-Id.-no.= 1m |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
