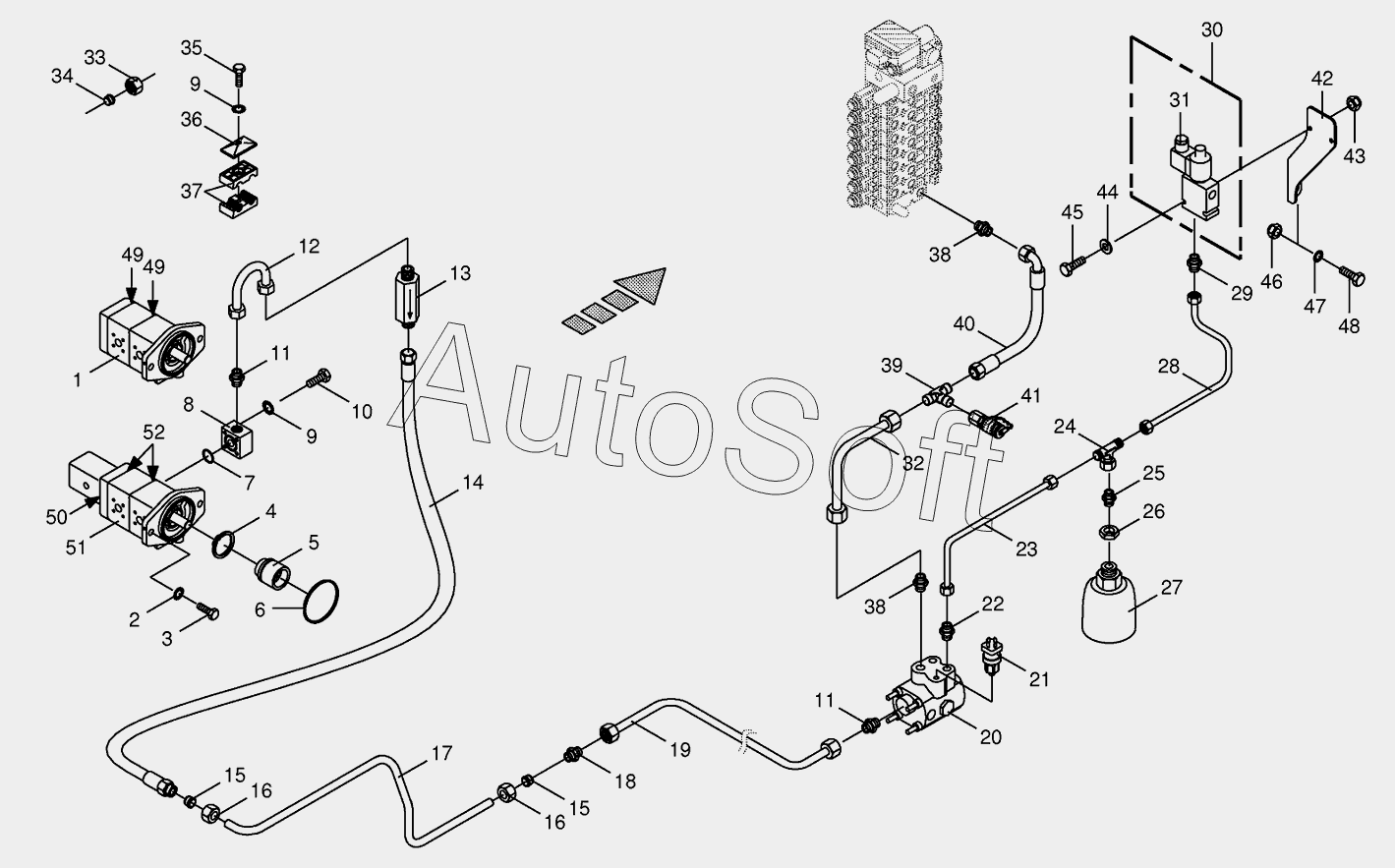

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulics- pump/storage chorging valve
40
28
29
30
31
32
33
34
35
36
37
38
38
39
27
40
41
42
43
44
45
46
47
48
49
49
50
51
52
14
2
3
4
5
6
7
8
9
9
10
11
11
12
13
1
15
15
16
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 002223162 | 0***2 | Adapter | |
| 009190700 | 0***0 | Solenoid coil | |
| 1 | 0***0 | Pump-2 times | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Circlip | |
| 5 | 2***0 | Adapter | |
| 6 | 0***1 | O-ring | |
| 7 | 0***0 | O-ring | |
| 8 | 0***1 | Connecting flange | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***1 | Hex head bolt | |
| 11 | 0***1 | Male connector | |
| 12 | 0***1 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 0***0 | High pressure filter | |
| 14 | 0***0 | High pressure hose line | |
| 15 | 0***1 | Cutting ring | |
| 16 | 0***0 | Nozzle disc cap | |
| 17 | 0***0 | Hydraulic line | |
| 18 | 0***0 | Connector | |
| 19 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 20 | 0***0 | Storage charging valve | |
| 21 | 0***0 | Pressure switch | |
| 22 | 0***2 | Male connector | |
| 23 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 24 | 0***1 | T-connector | |
| 25 | 0***1 | Male connector | |
| 26 | 0***1 | Hex nut-low form | |
| 27 | 0***0 | Pressure accumulator | |
| 28 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 29 | 0***1 | Male connector | |
| 30 | 0***0 | 3/2-Diverter vave bloc | |
| 31 | 0***0 | 3/2-Directional-control valve | |
| 32 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 33 | 0***0 | Nozzle disc cap | |
| 34 | 0***1 | Cutting ring | |
| 35 | 0***1 | Hex head bolt | |
| 36 | 0***0 | Cover plate | |
| 37 | 0***0 | Tube clamp-2 halves | |
| 38 | 0***0 | Male connector | |
| 39 | 0***0 | T-connector | |
| 40 | 2***0 | High pressure hose line | |
| 40 | 2***0 | High pressure hose line | |
| 41 | 0***0 | Connector f.mini-test equipm. | |
| 42 | 2***0 | Valve holder | |
| 43 | 0***1 | Locknut | |
| 44 | 0***1 | Washer | |
| 45 | 0***0 | Hex head bolt | |
| 46 | 0***0 | Locknut | |
| 47 | 0***1 | Detent edged washer | |
| 48 | 0***0 | Hex head bolt | |
| 49 | 2***0 | Sealing set | |
| 50 | 2***0 | Sealing set | |
| 51 | 0***0 | Pump-3 times | |
| 52 | 2***0 | Sealing set |
