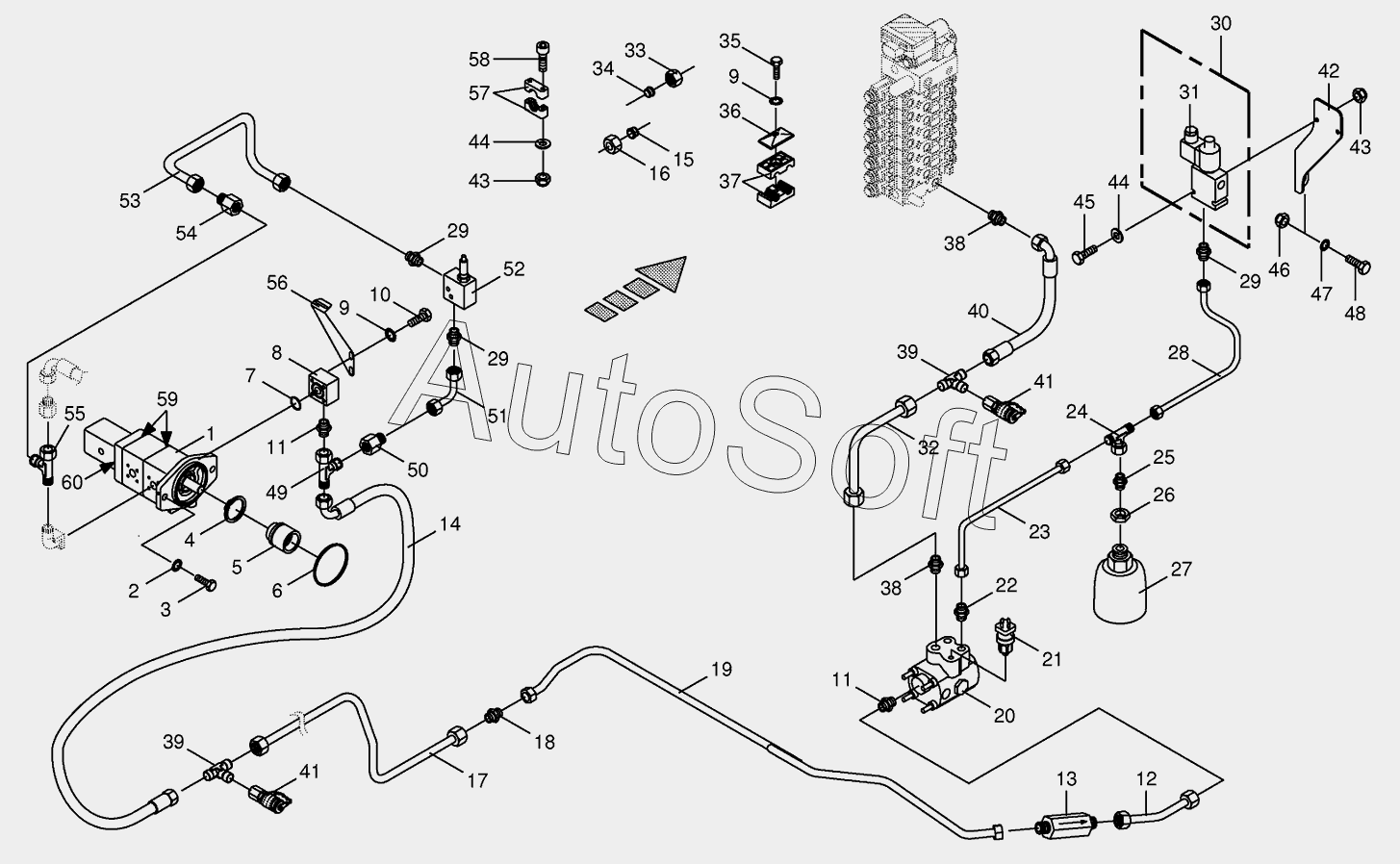

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulics- pump/storage chorging valve
46
32
33
34
35
36
37
38
38
39
39
40
41
41
42
43
43
44
44
45
31
47
48
49
50
51
52
53
54
55
56
57
58
59
60
16
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009190700 | 0***0 | Solenoid coil | |
| 1 | 0***0 | Pump-3 times | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Circlip | |
| 5 | 0***2 | Adapter | |
| 6 | 0***1 | O-ring | |
| 7 | 0***0 | O-ring | |
| 8 | 0***1 | Connecting flange | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***1 | Hex head bolt | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Male connector | |
| 12 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 0***0 | High pressure filter | |
| 14 | 0***0 | High pressure hose line | |
| 15 | 0***1 | Cutting ring | |
| 16 | 0***0 | Nozzle disc cap | |
| 17 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 18 | 0***0 | Connector | |
| 19 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 20 | 0***0 | Storage charging valve | |
| 21 | 0***0 | Pressure switch | |
| 22 | 0***2 | Male connector | |
| 23 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 24 | 0***1 | T-connector | |
| 25 | 0***1 | Male connector | |
| 26 | 0***1 | Hex nut-low form | |
| 27 | 0***0 | Pressure accumulator | |
| 28 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 29 | 0***1 | Male connector | |
| 30 | 0***0 | 3/2-Diverter vave bloc | |
| 31 | 0***0 | 3/2-Directional-control valve | |
| 32 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 33 | 0***0 | Nozzle disc cap | |
| 34 | 0***1 | Cutting ring | |
| 35 | 0***1 | Hex head bolt | |
| 36 | 0***0 | Cover plate | |
| 37 | 0***0 | Tube clamp-2 halves | |
| 38 | 0***0 | Male connector | |
| 39 | 0***0 | T-connector | |
| 40 | 2***0 | High pressure hose line | |
| 41 | 0***0 | Connector f.mini-test equipm. | |
| 42 | 2***0 | Valve holder | |
| 43 | 0***1 | Locknut | |
| 44 | 0***1 | Washer | |
| 45 | 0***0 | Hex head bolt | |
| 46 | 0***0 | Locknut | |
| 47 | 0***1 | Detent edged washer | |
| 48 | 0***0 | Hex head bolt | |
| 49 | 0***0 | Adjustable L connection | |
| 50 | 0***0 | Reducer fitting | |
| 51 | 2***0 | Elbow-optional | |
| 52 | 2***0 | Pressure control valve | |
| 53 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 54 | 0***0 | Reducer fitting | |
| 55 | 0***0 | Adjustable L connection | |
| 56 | 2***0 | Line support | |
| 57 | 0***1 | Tube clamp-2 halves | |
| 58 | 0***1 | Allen screw | |
| 59 | 2***0 | Sealing set | |
| 60 | 2***0 | Sealing set |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
