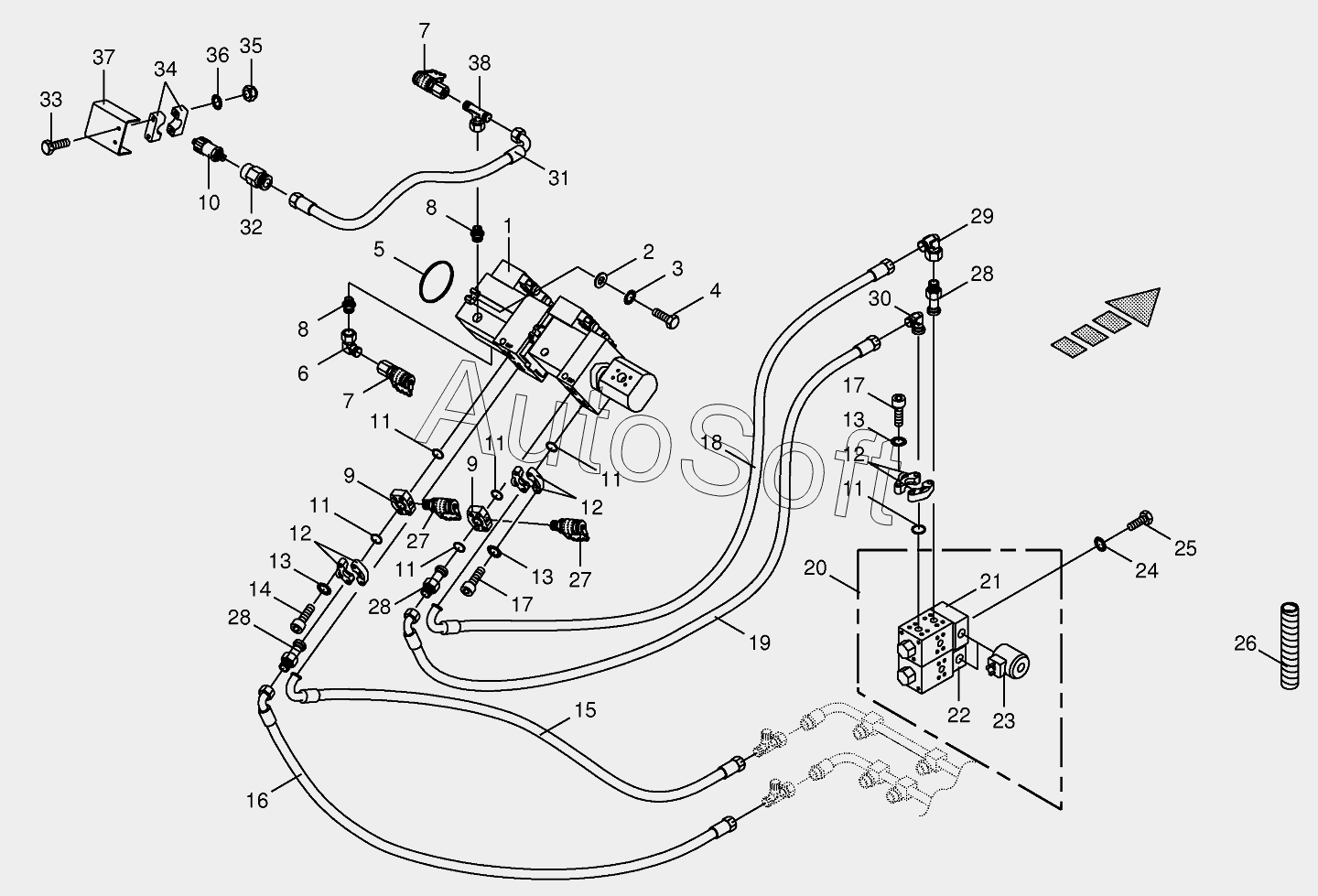

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Traction drive pump
29
21
22
23
24
25
26
27
27
28
28
28
30
31
32
33
34
35
36
37
38
11
11
11
11
11
11
2
3
4
5
6
7
7
8
8
9
9
10
1
12
12
12
13
13
13
14
15
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009191610 | 0***0 | Sealing set | |
| 270083810 | 2***0 | Pressure spring | |
| 1 | 2***0 | Variable displacement pump | |
| 2 | 2***0 | Bushing | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 0***0 | O-ring | |
| 6 | 0***0 | Lug | |
| 7 | 0***0 | Connector f.mini-test equipm. | |
| 8 | 0***0 | Male connector | |
| 9 | 2***0 | Intermediate flange | |
| 10 | 0***1 | Pressure sensor | |
| 11 | 2***0 | Flange gasket | |
| 12 | 0***1 | SAE-flange section-2 halves | |
| 13 | 0***0 | Detent edged washer | |
| 14 | 0***1 | Allen screw | |
| 15 | 2***0 | High pressure hose line | |
| 16 | 2***0 | High pressure hose line | |
| 17 | 0***1 | Allen screw | |
| 18 | 2***0 | High pressure hose line | |
| 19 | 2***0 | High pressure hose line | |
| 20 | 0***2 | Hydraulik-ganged valve | |
| 21 | 0***0 | Head rinse valve | |
| 22 | 0***0 | Pilot valve | |
| 23 | 0***0 | Magnetic steering hub | |
| 24 | 0***1 | Detent edged washer | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 27 | 0***0 | Connector f.mini-test equipm. | |
| 28 | 0***0 | SAE extern.screw thread flange | |
| 29 | 0***0 | Lug | |
| 30 | 2***0 | SAE-flange adapter | |
| 31 | 2***0 | High pressure hose line | |
| 32 | 0***0 | Unscrewing connection | |
| 33 | 0***2 | Hex head bolt | |
| 34 | 2***0 | Tube clamp-2 halves | |
| 35 | 0***0 | Locknut | |
| 36 | 0***1 | Detent edged washer | |
| 37 | 2***0 | Guard plate | |
| 38 | 0***0 | T connector |
