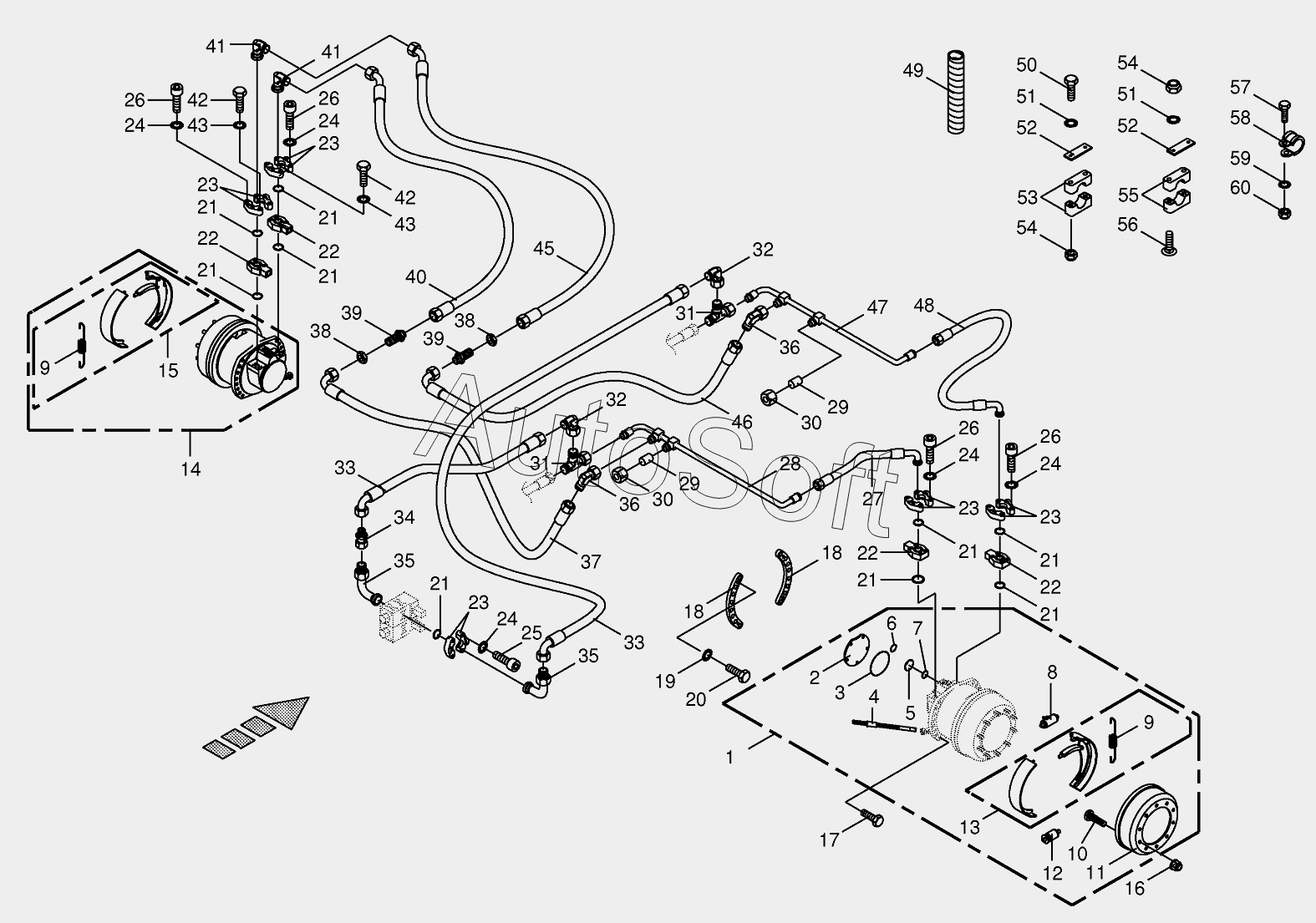

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Traction drive wheel engine - front
47
32
32
33
33
34
35
35
36
36
37
38
38
39
39
40
41
41
42
42
43
43
45
46
31
31
48
49
50
50
50
51
51
52
52
53
54
54
55
56
57
58
59
60
16
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
1
17
18
18
19
20
21
21
21
21
21
21
21
21
21
22
22
22
22
23
23
23
23
23
24
24
24
24
24
25
26
26
26
26
27
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Wheel motor-right front | |
| 2 | 0***0 | Cover | |
| 3 | 0***0 | O-ring | |
| 4 | 0***0 | Brake cable | |
| 5 | 0***0 | Lid for operating piston | |
| 6 | 9***0 | O-ring | |
| 7 | 0***0 | O-ring | |
| 8 | 0***0 | Wheel brake cylinder | |
| 9 | 0***0 | Spring set | |
| 10 | 0***0 | Wheel pin | |
| 11 | 0***0 | Brake drum-10 hole | |
| 12 | 0***0 | Autom. adjuster | |
| 13 | 2***0 | Brake shoe-right, incl. spring | |
| 14 | 0***3 | Wheel motor-left front | |
| 15 | 2***0 | Brake shoe-left | |
| 16 | 0***0 | Nut | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 2***1 | Screw-in slat | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***1 | Hex head bolt | |
| 21 | 2***0 | Flange gasket | |
| 22 | 2***0 | SAE intermediate flange | |
| 23 | 0***1 | SAE-flange section-2 halves | |
| 24 | 0***0 | Detent edged washer | |
| 25 | 0***1 | Allen screw | |
| 26 | 0***1 | Allen screw | |
| 27 | 0***0 | High pressure hose line | |
| 28 | 2***0 | Solder piece | |
| 29 | 9***0 | Locking cone w. O-ring | |
| 30 | 2***0 | Nozzle disc cap | |
| 31 | 2***0 | Adjustable L connection | |
| 32 | 0***0 | Lug | |
| 33 | 2***0 | High pressure hose line | |
| 34 | 2***0 | Reducer fitting | |
| 35 | 2***0 | SAE-flange adapter | |
| 36 | 2***0 | Angle lug-45° | |
| 37 | 2***0 | High pressure hose line | |
| 38 | 0***0 | Hex nut | |
| 39 | 0***0 | Straight 2-way connector | |
| 40 | 2***0 | High pressure hose line | |
| 41 | 2***0 | SAE-flange adapter | |
| 42 | 9***0 | Hex head bolt | |
| 43 | 0***1 | Detent edged washer | |
| 45 | 2***0 | High pressure hose line | |
| 46 | 2***1 | High pressure hose line | |
| 47 | 2***0 | Solder piece | |
| 48 | 0***0 | High pressure hose line | |
| 49 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 50 | 0***0 | Hex head bolt | |
| 50 | 0***0 | Hex head bolt | |
| 51 | 0***1 | Detent edged washer | |
| 52 | 0***1 | Cover plate | |
| 53 | 2***0 | Tube clamp-2 halves | |
| 54 | 0***0 | Locknut | |
| 55 | 2***0 | Tube clamp-2 halves | |
| 56 | 0***2 | Coach bolt | |
| 57 | 0***1 | Hex head bolt | |
| 58 | 0***0 | Tube clip w. rubber | |
| 59 | 0***1 | Detent edged washer | |
| 60 | 0***0 | Locknut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
