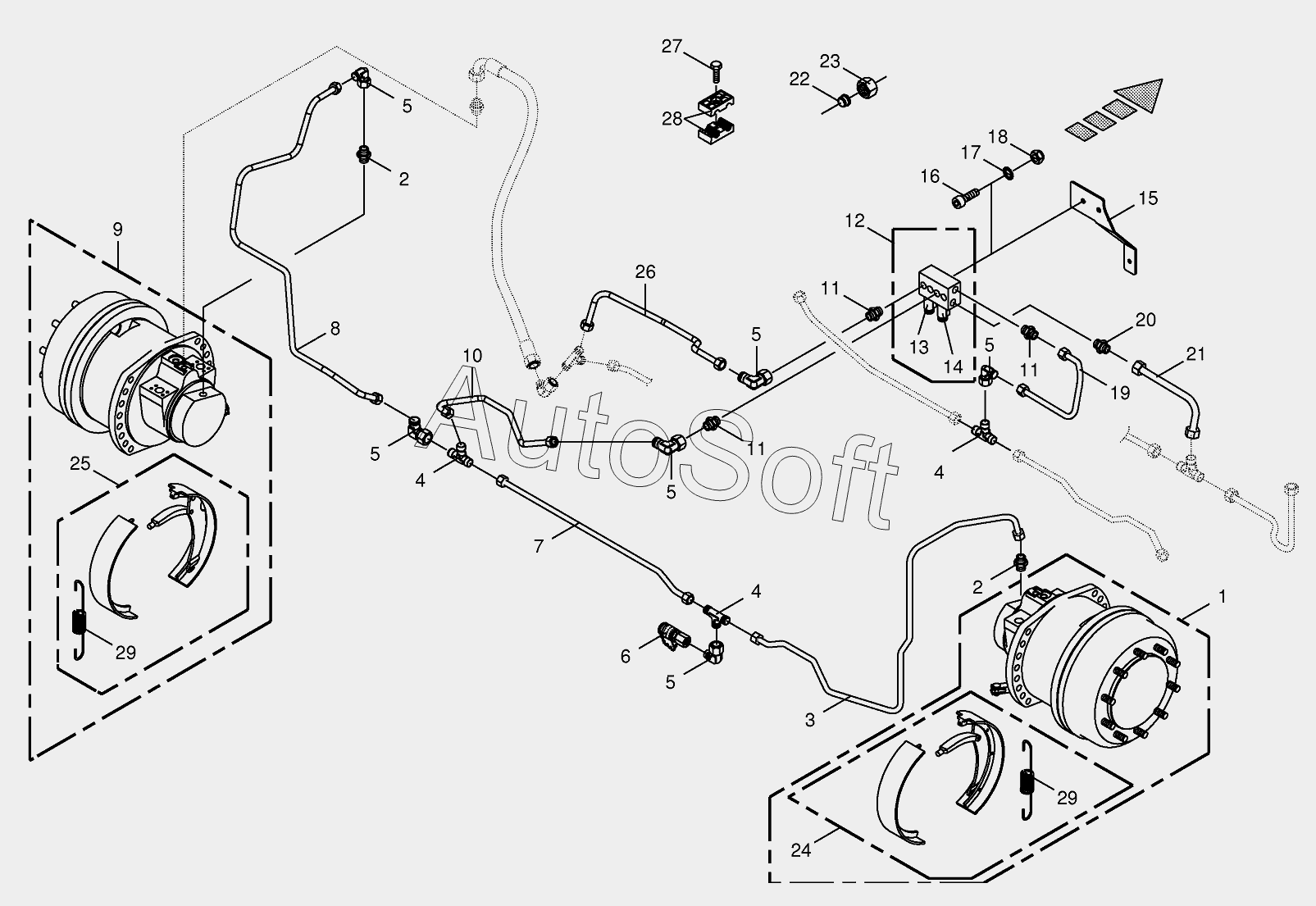

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Cam lobe motor - 3-stepped
23
16
17
18
19
20
21
22
22
22
15
23
23
24
25
26
27
28
29
29
1
14
13
12
11
11
11
10
9
8
7
6
5
5
5
5
5
5
4
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009190700 | 0***0 | Solenoid coil | |
| 009190700 | 0***0 | Solenoid coil | |
| 1 | 0***3 | Wheel motor-right | |
| 2 | 0***1 | Male connector | |
| 3 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 4 | 0***1 | T connector | |
| 5 | 0***1 | Angle lug | |
| 6 | 0***0 | Connector f.mini-test equipm. | |
| 7 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 8 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring cap, cutting ring | |
| 9 | 0***3 | Wheel motor-left | |
| 10 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 11 | 0***2 | Male connector | |
| 12 | 0***0 | Valve block | |
| 13 | 0***0 | 3/2-Directional-control valve | |
| 14 | 0***0 | 3/2-Directional-control valve | |
| 15 | 2***0 | Support plate | |
| 16 | 0***1 | Allen screw | |
| 17 | 0***1 | Detent edged washer | |
| 18 | 0***0 | Hex nut | |
| 19 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 20 | 0***0 | Male connector | |
| 21 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 22 | 0***0 | Nozzle disc cap | |
| 22 | 0***0 | Nozzle disc cap | |
| 23 | 0***1 | Cutting ring | |
| 23 | 0***1 | Cutting ring | |
| 24 | 2***0 | Brake shoe-right, incl. spring | |
| 25 | 2***0 | Brake shoe-left | |
| 26 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 27 | 0***1 | Hex head bolt | |
| 28 | 0***0 | Tube clamp-2 halves | |
| 29 | 0***0 | Spring set |
