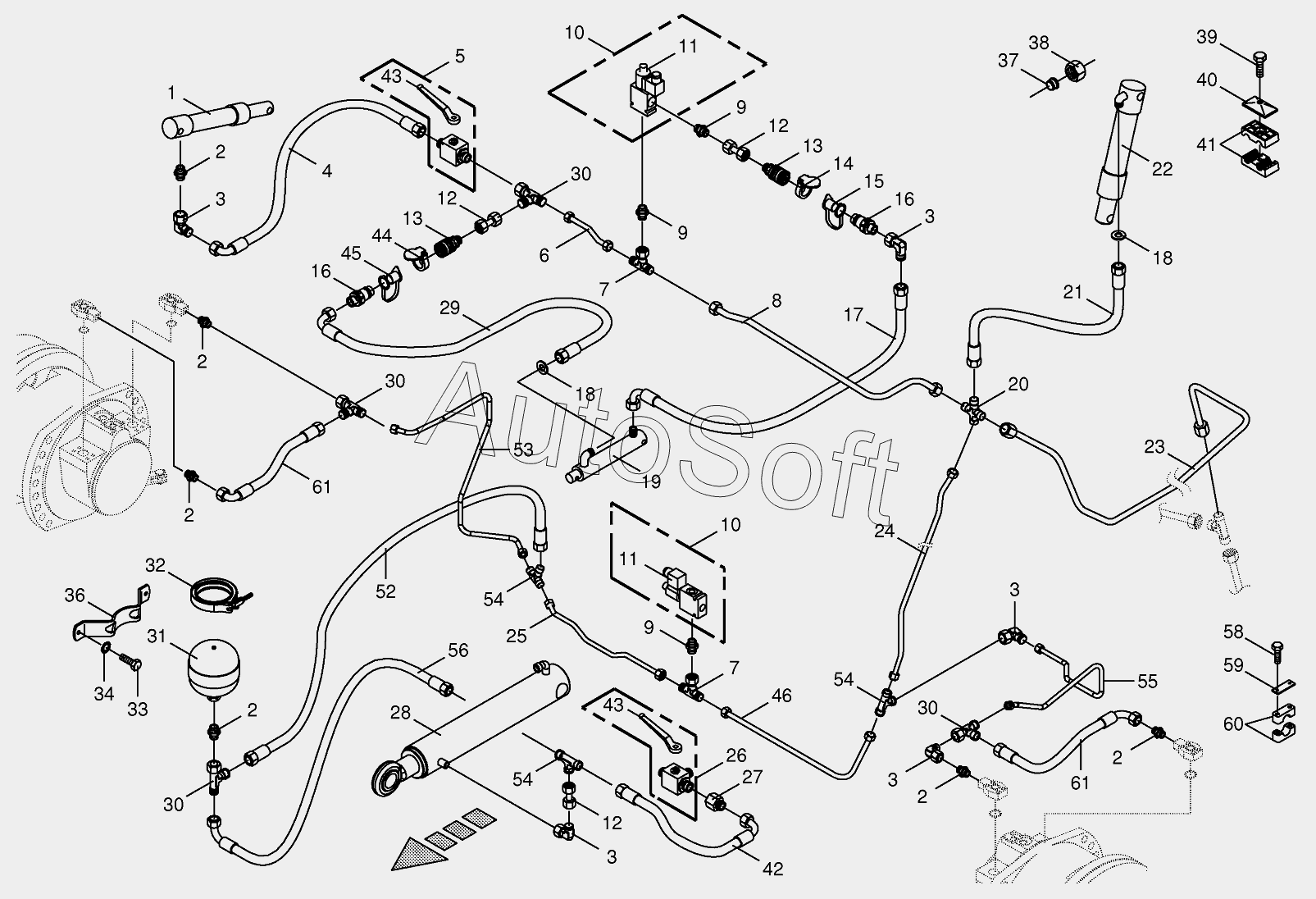

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Charge pressure lines - front
42
29
30
30
30
30
31
32
33
34
36
37
38
39
39
39
39
39
40
41
28
43
43
44
45
46
52
53
54
54
54
55
56
57
58
59
60
61
61
15
2
2
2
2
2
2
3
3
3
3
3
4
5
6
7
7
8
9
9
9
10
10
11
11
12
12
12
13
13
14
1
16
16
17
18
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009190700 | 0***0 | Solenoid coil | |
| 270013220 | 2***0 | Sealing set | |
| 270034060 | 2***0 | Sealing set | |
| 270034060 | 2***0 | Sealing set | |
| 270096230 | 2***0 | Sealing set | |
| 1 | 2***0 | Hydraulic cylinder | |
| 2 | 0***1 | Male connector | |
| 3 | 0***1 | Angle lug | |
| 4 | 2***0 | High pressure hose line | |
| 5 | 0***2 | Ball cock | |
| 6 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 7 | 0***1 | T-connector | |
| 8 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 9 | 0***1 | Male connector | |
| 10 | 0***0 | 3/2-Diverter vave bloc | |
| 11 | 0***0 | 3/2-Directional-control valve | |
| 12 | 0***0 | Double nipple | |
| 13 | 0***0 | Sleeve | |
| 14 | 0***0 | Cover-red | |
| 15 | 0***1 | Dust cap-red | |
| 16 | 0***0 | Connector plug | |
| 17 | 0***0 | High pressure hose line | |
| 18 | 0***3 | Throttling disc | |
| 19 | 2***0 | Hydraulic cylinder | |
| 20 | 0***1 | Cross pipe union | |
| 21 | 2***0 | High pressure hose line | |
| 22 | 2***0 | Hydraulic cylinder | |
| 23 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 24 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 25 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 26 | 0***0 | Diverter valve | |
| 27 | 0***1 | Reducer fitting | |
| 28 | 2***1 | Hydraulic cylinder | |
| 29 | 0***0 | High pressure hose line | |
| 30 | 0***1 | Adjustable L connection | |
| 31 | 0***0 | Pressure accumulator | |
| 32 | 0***0 | Joint bolt-hose clamp | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***1 | Detent edged washer | |
| 36 | 0***0 | Accumulator support | |
| 37 | 0***1 | Cutting ring | |
| 38 | 0***0 | Nozzle disc cap | |
| 39 | 0***2 | Hex head bolt | |
| 39 | 0***1 | Hex head bolt | |
| 39 | 0***1 | Hex head bolt | |
| 40 | 0***0 | Cover plate | |
| 41 | 0***0 | Tube clamp-2 halves | |
| 42 | 2***0 | High pressure hose line | |
| 43 | 0***0 | Hand lever-incl. screw, washer | |
| 44 | 0***1 | Dust cap-blue | |
| 45 | 0***0 | Cover-blue | |
| 46 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 52 | 2***0 | High pressure hose line | |
| 53 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 54 | 0***1 | T connector | |
| 55 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 56 | 2***0 | High pressure hose line | |
| 57 | 2***1 | High pressure hose line | |
| 58 | 0***1 | Hex head bolt | |
| 59 | 2***0 | Cover plate | |
| 60 | 2***0 | Tube clamp-2 halves | |
| 61 | 0***0 | High pressure hose line |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
