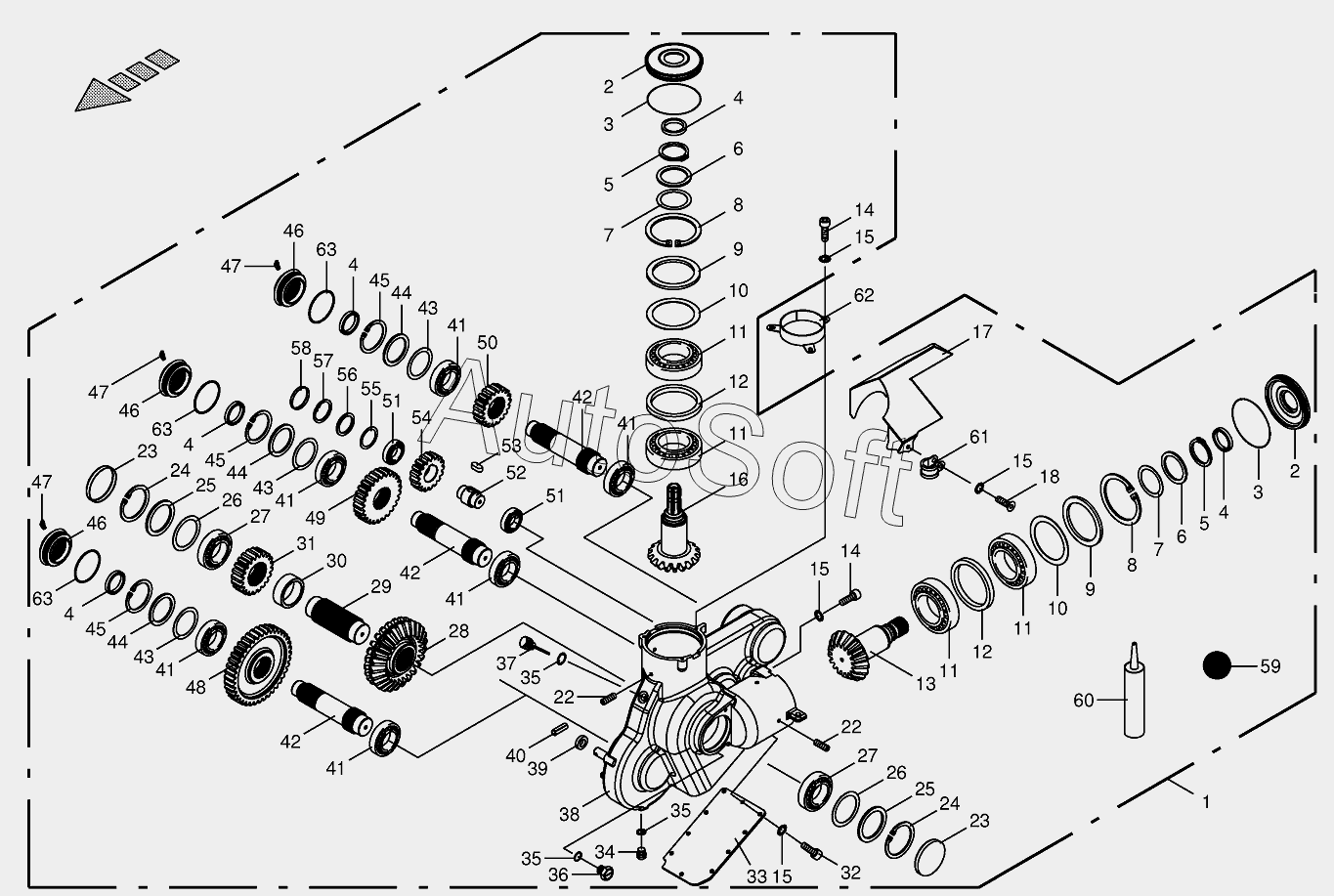

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Roller gear below
1
2
2
3
3
4
4
4
4
4
5
5
6
6
7
7
7
7
7
7
7
7
8
8
9
9
10
10
10
10
10
10
10
10
11
11
11
11
12
12
13
14
14
15
15
15
15
16
17
18
22
22
23
23
24
24
25
25
26
26
26
26
26
26
26
26
27
27
28
29
30
31
32
33
34
35
35
35
36
37
38
39
40
41
41
41
41
41
41
42
42
42
43
43
43
43
43
43
43
43
43
43
43
44
44
44
45
45
45
46
46
46
47
47
47
48
49
50
51
51
52
53
54
55
55
55
55
55
55
55
56
57
58
59
60
61
62
63
63
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Roller gear | |
| 2 | 2***0 | Cover | |
| 3 | 0***0 | O-ring | |
| 4 | 9***0 | Radial-shaft sealing ring | |
| 5 | 0***0 | Circlip | |
| 6 | 0***1 | Supporting disc | |
| 7 | 0***0 | Shim ring | |
| 7 | 0***0 | Shim ring | |
| 7 | 0***0 | Shim ring | |
| 7 | 9***0 | Shim ring | |
| 8 | 0***0 | Circlip | |
| 9 | 9***0 | Supporting disc | |
| 10 | 0***0 | Shim ring | |
| 10 | 0***0 | Shim ring | |
| 10 | 9***0 | Shim ring | |
| 10 | 9***0 | Shim ring | |
| 11 | 0***0 | Taper roller bearing | |
| 12 | 2***0 | Spacer ring | |
| 13 | 2***0 | Cone pinion shaft | |
| 14 | 0***1 | Allen screw | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 2***0 | Cone pinion shaft | |
| 17 | 2***0 | Dirt deflector | |
| 18 | 9***0 | Fillister head screw | |
| 22 | 0***0 | Threaded pin | |
| 23 | 0***1 | Sealing cap | |
| 24 | 0***0 | Circlip | |
| 25 | 0***0 | Supporting disc | |
| 26 | 0***0 | Shim ring | |
| 26 | 0***0 | Shim ring | |
| 26 | 0***0 | Shim ring | |
| 26 | 9***0 | Shim ring | |
| 27 | 0***0 | Taper roller bearing | |
| 28 | 2***0 | Bevel wheel | |
| 29 | 2***0 | Distributor shaft | |
| 30 | 2***0 | Spacer bushing | |
| 31 | 2***0 | Spur pinion | |
| 32 | 0***1 | Allen screw | |
| 33 | 2***0 | Gearbox cover | |
| 34 | 2***0 | Screw plug | |
| 35 | 0***0 | Gasket ring | |
| 36 | 0***0 | Oil sight glass | |
| 37 | 0***1 | Breather | |
| 38 | 2***2 | Gearbox housing | |
| 39 | 0***0 | Bushing | |
| 40 | 0***3 | Roll pin | |
| 41 | 0***0 | Taper roller bearing | |
| 42 | 2***0 | Drive shaft | |
| 43 | 0***0 | Shim ring | |
| 43 | 0***0 | Shim ring | |
| 43 | 0***0 | Shim ring | |
| 43 | 0***0 | Shim ring | |
| 43 | 0***0 | Shim ring | |
| 44 | 9***0 | Supporting disc | |
| 45 | 0***0 | Circlip | |
| 46 | 2***1 | Gearbox sealing flange | |
| 47 | 0***0 | Grease niple | |
| 48 | 2***0 | Spur gear | |
| 49 | 2***0 | Spur gear | |
| 50 | 2***0 | Spur gear | |
| 51 | 0***0 | Taper roller bearing | |
| 52 | 2***0 | Intermediate shaft | |
| 53 | 0***1 | Fit-in key | |
| 54 | 2***0 | Spur pinion | |
| 55 | 0***0 | Shim ring | |
| 55 | 0***0 | Shim ring | |
| 55 | 9***0 | Shim ring | |
| 55 | 9***0 | Shim ring | |
| 56 | 0***0 | Supporting disc | |
| 57 | 0***0 | Circlip | |
| 58 | 0***1 | Sealing cap | |
| 59 | 0***0 | Oil-Id.-no.=1ltr | |
| 60 | 0***1 | Universal-sealant-silicone- free | |
| 61 | 0***0 | Tube clip w. rubber | |
| 62 | 2***0 | Centring system | |
| 63 | 0***0 | O-ring |
