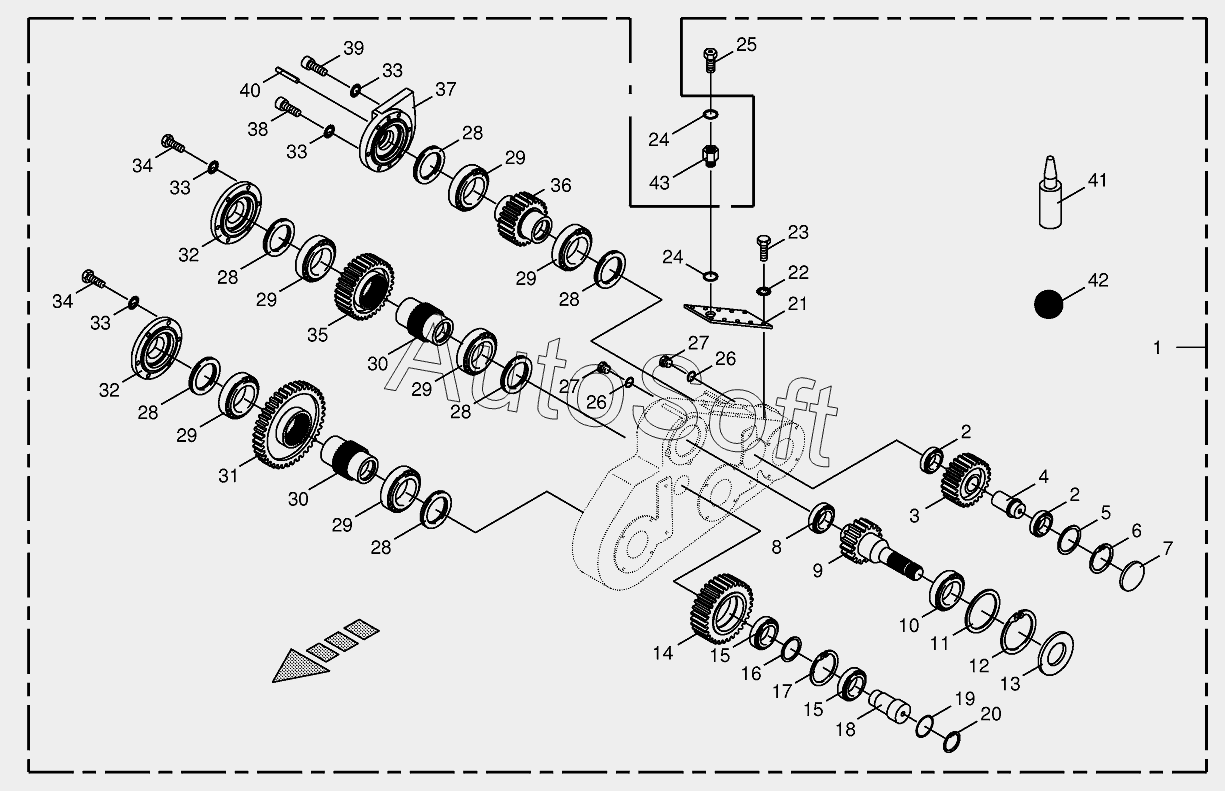

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Top roller gearbox
32
32
21
22
23
24
24
25
26
26
27
27
28
28
28
28
28
28
29
29
29
29
29
29
30
30
31
20
33
33
33
33
34
34
35
36
37
38
39
40
41
42
43
10
2
2
3
4
5
5
5
5
5
5
5
6
7
8
9
1
11
11
11
11
11
12
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Roller gear | |
| 2 | 0***0 | Taper roller bearing | |
| 3 | 0***0 | Spur gear | |
| 4 | 0***0 | Axle | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***1 | Shim ring | |
| 6 | 0***0 | Circlip | |
| 7 | 0***2 | Sealing cap | |
| 8 | 0***0 | Taper roller bearing | |
| 9 | 0***0 | Spur wheel shaft | |
| 10 | 0***0 | Taper roller bearing | |
| 11 | 0***0 | Shim ring | |
| 11 | 0***0 | Shim ring | |
| 11 | 0***0 | Shim ring | |
| 12 | 0***0 | Circlip | |
| 13 | 9***0 | Radial-shaft sealing ring | |
| 14 | 0***0 | Spur gear | |
| 15 | 0***0 | Grooved ball bearing | |
| 16 | 0***1 | Supporting disc | |
| 17 | 0***0 | Circlip | |
| 18 | 0***0 | Axle | |
| 19 | 0***0 | O-ring | |
| 20 | 0***0 | Circlip | |
| 21 | 0***0 | Cover | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***1 | Gasket ring | |
| 25 | 0***0 | Air bleed valve | |
| 26 | 0***0 | Gasket ring | |
| 27 | 0***1 | Screw plug | |
| 28 | 0***0 | Radial-shaft sealing ring | |
| 29 | 0***0 | Grooved ball bearing | |
| 30 | 0***0 | Hollow shaft | |
| 31 | 0***0 | Spur gear | |
| 32 | 0***0 | Flange | |
| 33 | 0***0 | Spring washer | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***0 | Spur gear | |
| 36 | 0***0 | Spur wheel shaft | |
| 37 | 2***0 | Limit stop | |
| 38 | 0***2 | Allen screw | |
| 39 | 0***0 | Allen screw | |
| 40 | 0***2 | Roll pin | |
| 41 | 0***1 | Universal-sealant-silicone- free | |
| 42 | 0***0 | Oil-Id.-no.=1ltr | |
| 43 | 2***0 | Reducer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
