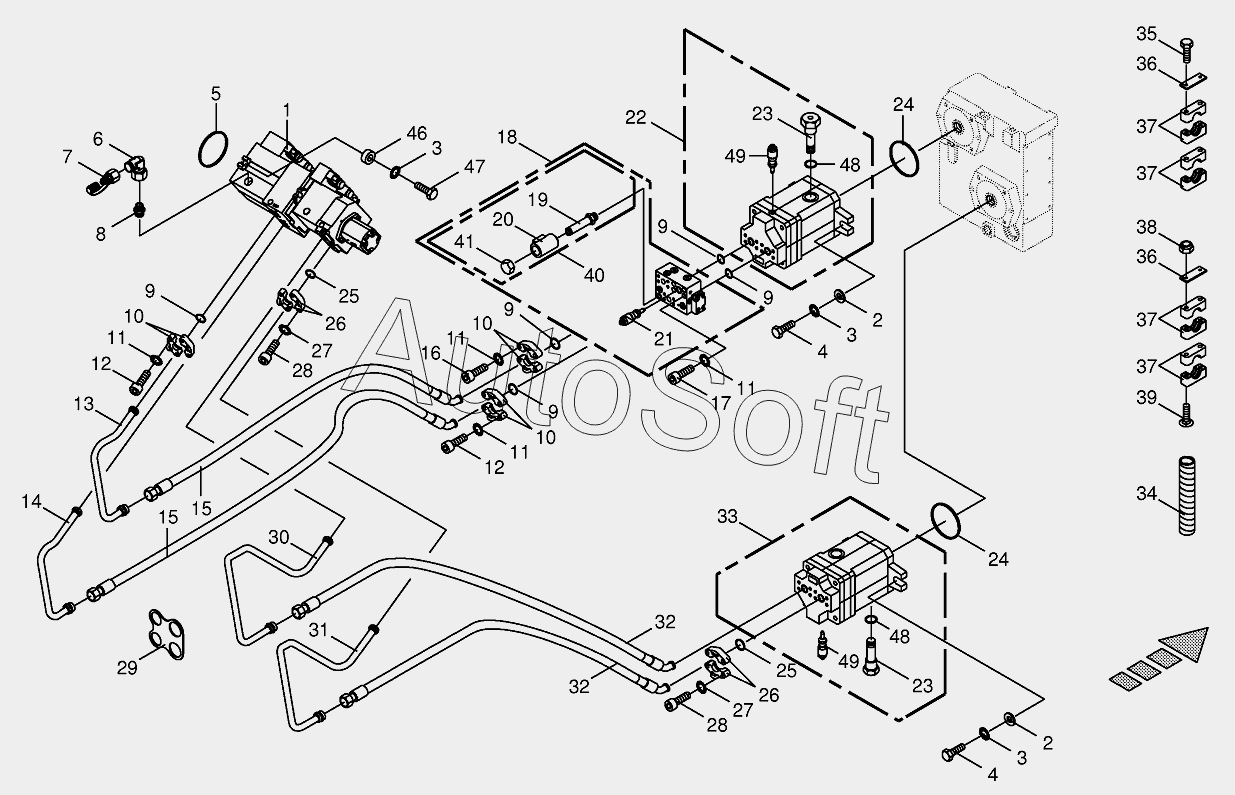

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulics-front attachment/feed rollers
35
25
25
26
26
27
27
28
28
29
30
31
32
32
33
34
35
24
24
36
36
37
37
37
37
38
39
40
41
46
47
48
48
49
49
14
2
2
3
3
3
4
4
5
6
7
8
9
9
9
9
9
10
10
10
11
11
11
11
12
12
13
1
15
15
16
17
18
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270013060 | 2***0 | Sealing set | |
| 270016920 | 2***0 | Sealing set | |
| 270016930 | 2***0 | Sealing set | |
| 270027310 | 2***0 | Sealing set | |
| 1 | 0***0 | Variable displacement pump | |
| 2 | 0***1 | Washer | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***1 | Hex head bolt | |
| 5 | 0***0 | O-ring | |
| 6 | 0***0 | Lug | |
| 7 | 0***0 | Connector f.mini-test equipm. | |
| 8 | 0***0 | Male connector | |
| 9 | 0***0 | O-ring | |
| 10 | 0***1 | SAE-flange section-2 halves | |
| 11 | 0***0 | Detent edged washer | |
| 12 | 0***1 | Allen screw | |
| 13 | 2***0 | Solder piece | |
| 14 | 2***0 | Solder piece | |
| 15 | 0***2 | High pressure hose line | |
| 16 | 9***0 | Allen screw | |
| 17 | 0***2 | Allen screw | |
| 18 | 0***0 | Fast-stop valve | |
| 19 | 2***1 | 2/2-Directional-control valve | |
| 20 | 2***1 | Solenoid coil | |
| 21 | 2***0 | Pressure valve | |
| 22 | 0***0 | Fixed displacement motor | |
| 23 | 2***0 | Speed sensor | |
| 24 | 0***0 | O-ring | |
| 25 | 0***0 | O-ring | |
| 26 | 0***1 | SAE-flange section-2 halves | |
| 27 | 0***0 | Detent edged washer | |
| 28 | 0***1 | Allen screw | |
| 29 | 2***0 | Junction panel | |
| 30 | 2***0 | Solder piece | |
| 31 | 2***0 | Solder piece | |
| 32 | 2***0 | High pressure hose line | |
| 33 | 0***0 | Fixed displacement motor | |
| 34 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 35 | 0***0 | Hex head bolt | |
| 35 | 0***1 | Hex head bolt | |
| 36 | 0***1 | Cover plate | |
| 37 | 0***1 | Tube clamp-2 halves | |
| 38 | 0***0 | Locknut | |
| 39 | 9***0 | Coach bolt | |
| 40 | 2***1 | 2/2-Directional-control valve-cpl. | |
| 41 | 2***0 | Nut-with emergency hand operation | |
| 46 | 2***0 | Bushing | |
| 47 | 0***0 | Hex head bolt | |
| 48 | 9***0 | O-ring | |
| 49 | 2***0 | Pressure control valve |
