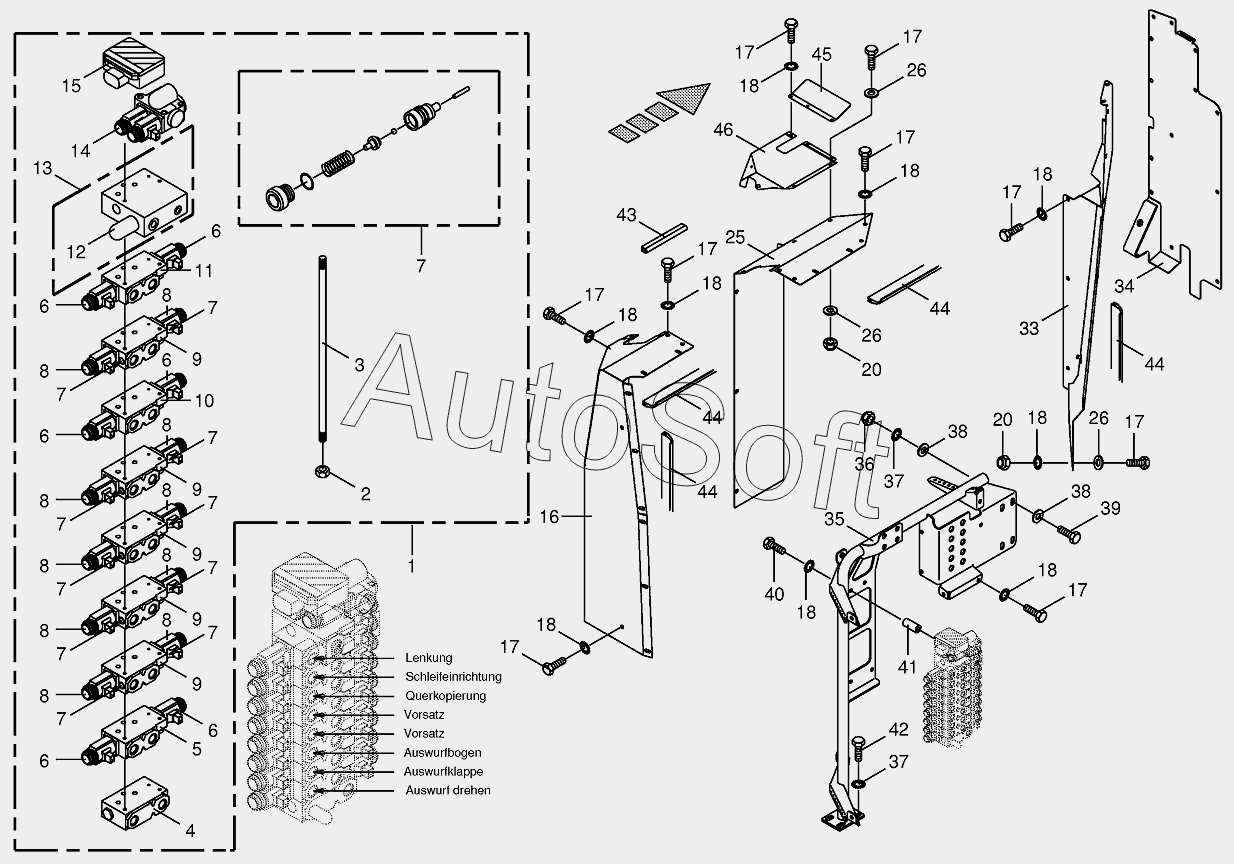

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Valve block with support-work hydraulics
1
2
3
4
5
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
10
11
12
13
14
15
16
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
20
20
25
26
26
26
33
34
35
36
37
37
38
38
39
40
41
42
43
44
44
44
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009190430 | 0***0 | Sealing set | |
| 009208320 | 0***0 | Sealing set | |
| 009208320 | 0***0 | Sealing set | |
| 009208320 | 0***0 | Sealing set | |
| 009208320 | 0***0 | Sealing set | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066660 | 2***0 | Protective cap | |
| 270066660 | 2***0 | Protective cap | |
| 270066660 | 2***0 | Protective cap | |
| 270066660 | 2***0 | Protective cap | |
| 270066690 | 2***0 | Nozzle disc cap | |
| 270067650 | 2***0 | Sealing set | |
| 1 | 0***0 | Diverter valve bloc | |
| 2 | 0***0 | Hex nut | |
| 3 | 0***0 | Threaded rod | |
| 4 | 0***0 | Connecting plate | |
| 5 | 0***0 | Directional-control valve | |
| 6 | 0***0 | Control solenoid | |
| 7 | 0***0 | Repairing sets | |
| 8 | 0***0 | Control solenoid | |
| 9 | 0***0 | Directional-control valve | |
| 10 | 0***0 | Directional-control valve | |
| 11 | 0***0 | Directional-control valve | |
| 12 | 0***0 | Pressure control valve | |
| 13 | 0***0 | Intermediate plate | |
| 14 | 0***0 | Directional-control valve | |
| 15 | 2***0 | Electr.mowingtable control | |
| 16 | 2***0 | Guard-back | |
| 17 | 0***0 | Hex head bolt | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***1 | Detent edged washer | |
| 20 | 0***0 | Locknut | |
| 25 | 2***0 | Guard-front | |
| 26 | 0***0 | Washer | |
| 33 | 2***1 | Cover-front | |
| 34 | 2***0 | Seperating plate-front | |
| 35 | 2***0 | Hydraulic panel | |
| 36 | 0***0 | Locknut | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***1 | Washer | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***1 | Bushing | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 0***0 | Edge protection-Id.-no.= 1m | |
| 44 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 45 | 2***0 | Cover | |
| 46 | 2***0 | Cover plate |
