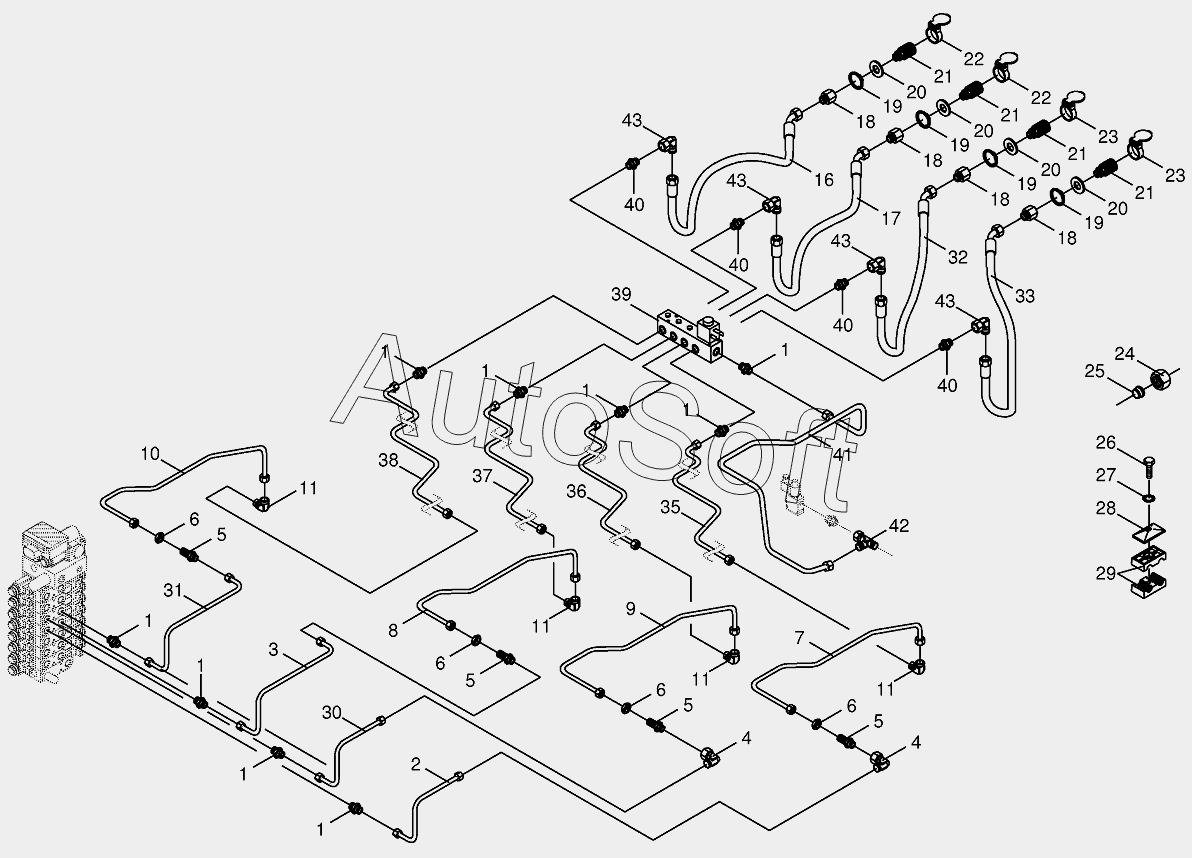

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulics-front attachment
36
26
26
27
28
29
30
31
32
33
35
25
37
38
39
40
40
40
40
41
42
43
43
43
43
11
11
11
11
2
3
4
4
5
5
5
5
6
6
6
6
7
8
9
10
1
1
1
1
1
1
1
1
1
16
17
18
18
18
18
19
19
19
19
20
20
20
20
21
21
21
21
22
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270017370 | 2***0 | 2/2-Directional-control valve | |
| 270018360 | 2***0 | Solenoid coil | |
| 1 | 0***1 | Male connector | |
| 2 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 3 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 4 | 0***1 | Angle lug | |
| 5 | 0***1 | Straight 2-way connector | |
| 6 | 0***2 | Hex nut-low form | |
| 7 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 8 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 9 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 10 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 11 | 0***1 | Elbow union | |
| 16 | 2***0 | High pressure hose line | |
| 17 | 2***0 | High pressure hose line | |
| 18 | 0***0 | Reducer fitting | |
| 19 | 0***0 | Circlip | |
| 20 | 0***1 | Washer | |
| 21 | 0***0 | Sleeve | |
| 22 | 0***0 | Cover-red | |
| 23 | 0***0 | Cover-blue | |
| 24 | 0***0 | Nozzle disc cap | |
| 25 | 0***1 | Cutting ring | |
| 26 | 0***2 | Hex head bolt | |
| 26 | 0***1 | Hex head bolt | |
| 27 | 0***1 | Detent edged washer | |
| 28 | 0***0 | Cover plate | |
| 29 | 0***0 | Tube clamp-2 halves | |
| 30 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 31 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 32 | 2***0 | High pressure hose line | |
| 33 | 2***0 | High pressure hose line | |
| 35 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 36 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 37 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 38 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 39 | 2***0 | Valve block | |
| 40 | 9***0 | Male connector | |
| 41 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 42 | 0***1 | Adjustable L connection | |
| 43 | 0***0 | Angle lug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
