Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulics-sharpening device/transv. ground following
37
27
28
29
29
30
31
32
33
34
35
35
36
26
26
37
38
39
40
41
42
42
42
42
43
43
44
45
46
46
47
48
48
14
14
14
14
2
2
2
3
4
5
5
6
7
8
8
9
10
11
11
12
13
13
13
13
1
1
1
1
1
1
15
15
16
16
17
17
17
17
18
18
19
19
20
21
22
23
24
25
25

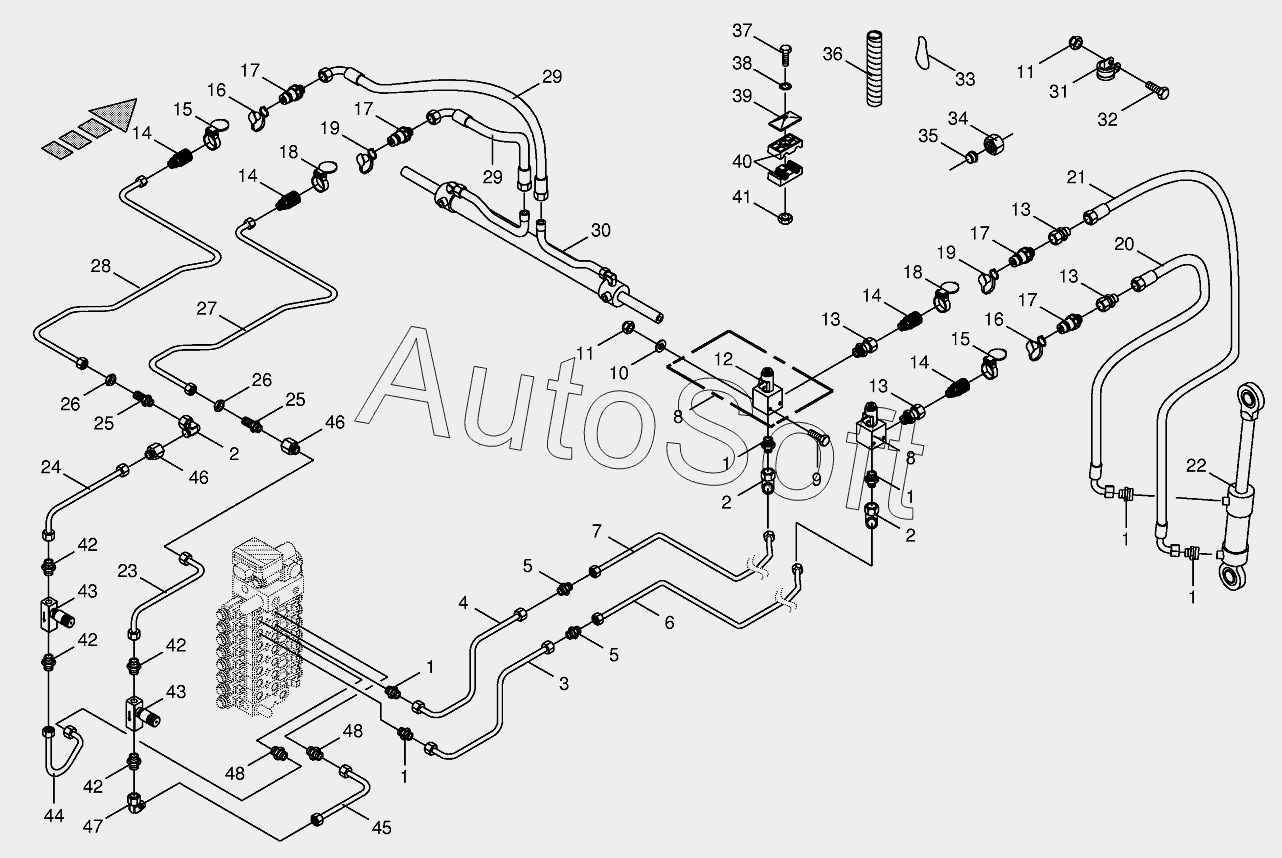

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187890 | 0***0 | Sealing set | |
| 009191750 | 0***0 | Solenoid coil | |
| 009199620 | 0***0 | Nozzle disc cap | |
| 270006540 | 2***0 | Sealing set | |
| 1 | 0***1 | Male connector | |
| 2 | 0***1 | Angle lug | |
| 3 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 4 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 5 | 0***1 | Connector | |
| 6 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 7 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 8 | 0***1 | 2/2-way seated valve | |
| 9 | 0***1 | Hex head bolt | |
| 10 | 0***0 | Washer | |
| 11 | 0***0 | Locknut | |
| 12 | 0***0 | 2/2-way seated valve | |
| 13 | 0***1 | Male connector | |
| 14 | 0***0 | Sleeve | |
| 15 | 0***0 | Cover-blue | |
| 16 | 0***1 | Dust cap-blue | |
| 17 | 0***0 | Connector plug | |
| 18 | 0***0 | Cover-red | |
| 19 | 0***1 | Dust cap-red | |
| 20 | 0***0 | High pressure hose line | |
| 21 | 0***1 | High pressure hose line | |
| 22 | 0***0 | Hydraulic cylinder | |
| 23 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 24 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 25 | 0***1 | Straight 2-way connector | |
| 26 | 0***2 | Hex nut-low form | |
| 27 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 28 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 29 | 0***0 | High pressure hose line | |
| 30 | 0***0 | Hydraulic cylinder | |
| 31 | 0***0 | Tube clip w. rubber | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***1 | Spring hook | |
| 34 | 0***0 | Nozzle disc cap | |
| 35 | 0***0 | Cutting ring | |
| 35 | 0***1 | Cutting ring | |
| 36 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 37 | 0***1 | Hex head bolt | |
| 37 | 0***1 | Hex head bolt | |
| 38 | 0***1 | Detent edged washer | |
| 39 | 0***0 | Cover plate | |
| 40 | 0***0 | Tube clamp-2 halves | |
| 41 | 0***0 | Hex nut | |
| 42 | 0***0 | Male connector | |
| 43 | 0***0 | One-way restrictor-adjustable | |
| 44 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 45 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 46 | 0***0 | Reducer fitting | |
| 47 | 0***0 | Angle lug | |
| 48 | 9***0 | Male connector |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
