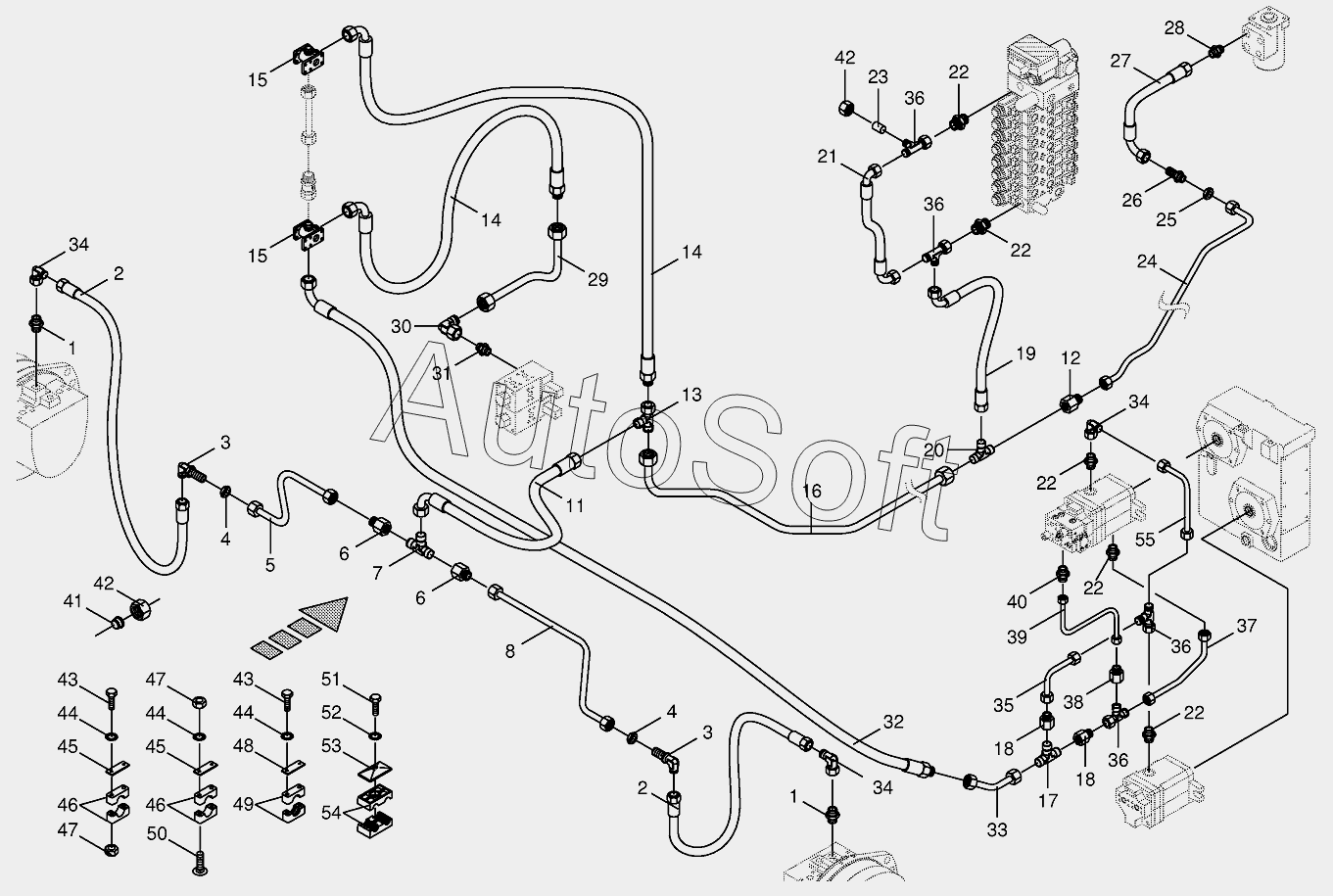

Каталог запасных частей к технике: KRONE BIG-X-800/1000 (2013). Oil leckage pipes/return lines-Part II
41
43
42
42
42
42
42
42
42
42
41
41
41
41
41
41
43
43
43
43
40
39
38
37
36
36
36
36
35
34
34
34
50
55
54
54
54
53
52
51
51
51
51
51
33
49
48
47
47
46
46
45
45
44
44
44
43
7
15
14
14
14
13
12
11
11
11
8
8
8
16
6
6
5
5
5
4
4
3
3
2
2
2
2
24
32
31
30
29
28
27
26
25
1
1
23
22
22
22
22
22
21
20
19
18
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Male connector | |
| 2 | 2***0 | High pressure hose line | |
| 2 | 2***0 | High pressure hose line | |
| 3 | 0***1 | Connector | |
| 4 | 0***1 | Hex nut-low form | |
| 5 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 5 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 6 | 0***0 | Reducer fitting | |
| 7 | 0***0 | T-connector | |
| 8 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 8 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 11 | 0***0 | High pressure hose line | |
| 11 | 0***0 | High pressure hose line | |
| 12 | 0***0 | Reducer fitting | |
| 13 | 0***0 | Adjustable L connection | |
| 14 | 0***0 | High pressure hose line | |
| 15 | 0***0 | Collector-radiator | |
| 16 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 17 | 0***0 | T-connector | |
| 18 | 0***0 | Reducer fitting | |
| 19 | 2***0 | High pressure hose line | |
| 20 | 2***0 | T-reduction | |
| 21 | 2***0 | High pressure hose line | |
| 22 | 0***1 | Male connector | |
| 23 | 0***1 | Locking cone w. O-ring | |
| 24 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 25 | 0***1 | Hex nut-low form | |
| 26 | 0***0 | Straight 2-way connector | |
| 27 | 0***2 | High pressure hose line | |
| 28 | 0***2 | Male connector | |
| 29 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 30 | 0***0 | Angle lug | |
| 31 | 0***0 | Male connector | |
| 32 | 0***0 | High pressure hose line | |
| 33 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 34 | 0***0 | Angle lug | |
| 35 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 36 | 0***0 | Adjustable L connection | |
| 37 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 38 | 0***0 | Reducer fitting | |
| 39 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 40 | 0***0 | Male connector | |
| 41 | 0***0 | Cutting ring | |
| 41 | 0***0 | Cutting ring | |
| 41 | 0***1 | Cutting ring | |
| 41 | 0***1 | Cutting ring | |
| 42 | 0***0 | Nozzle disc cap | |
| 42 | 0***0 | Nozzle disc cap | |
| 42 | 0***0 | Nozzle disc cap | |
| 42 | 0***0 | Nozzle disc cap | |
| 43 | 0***0 | Hex head bolt | |
| 43 | 0***1 | Hex head bolt | |
| 43 | 0***0 | Hex head bolt | |
| 44 | 0***1 | Detent edged washer | |
| 45 | 0***1 | Cover plate | |
| 46 | 2***0 | Tube clamp-2 halves | |
| 47 | 0***0 | Locknut | |
| 48 | 0***0 | Cover plate | |
| 49 | 0***1 | Tube clamp-2 halves | |
| 50 | 0***2 | Coach bolt | |
| 51 | 0***1 | Hex head bolt | |
| 51 | 0***0 | Hex head bolt | |
| 51 | 0***1 | Hex head bolt | |
| 52 | 0***1 | Detent edged washer | |
| 53 | 0***0 | Cover plate | |
| 54 | 0***0 | Tube clamp-2 halves | |
| 54 | 0***0 | Tube clamp-2 halves | |
| 55 | 2***0 | Ligne hydraulique-incl. ecrou de buse-pastille. baque coupante |
