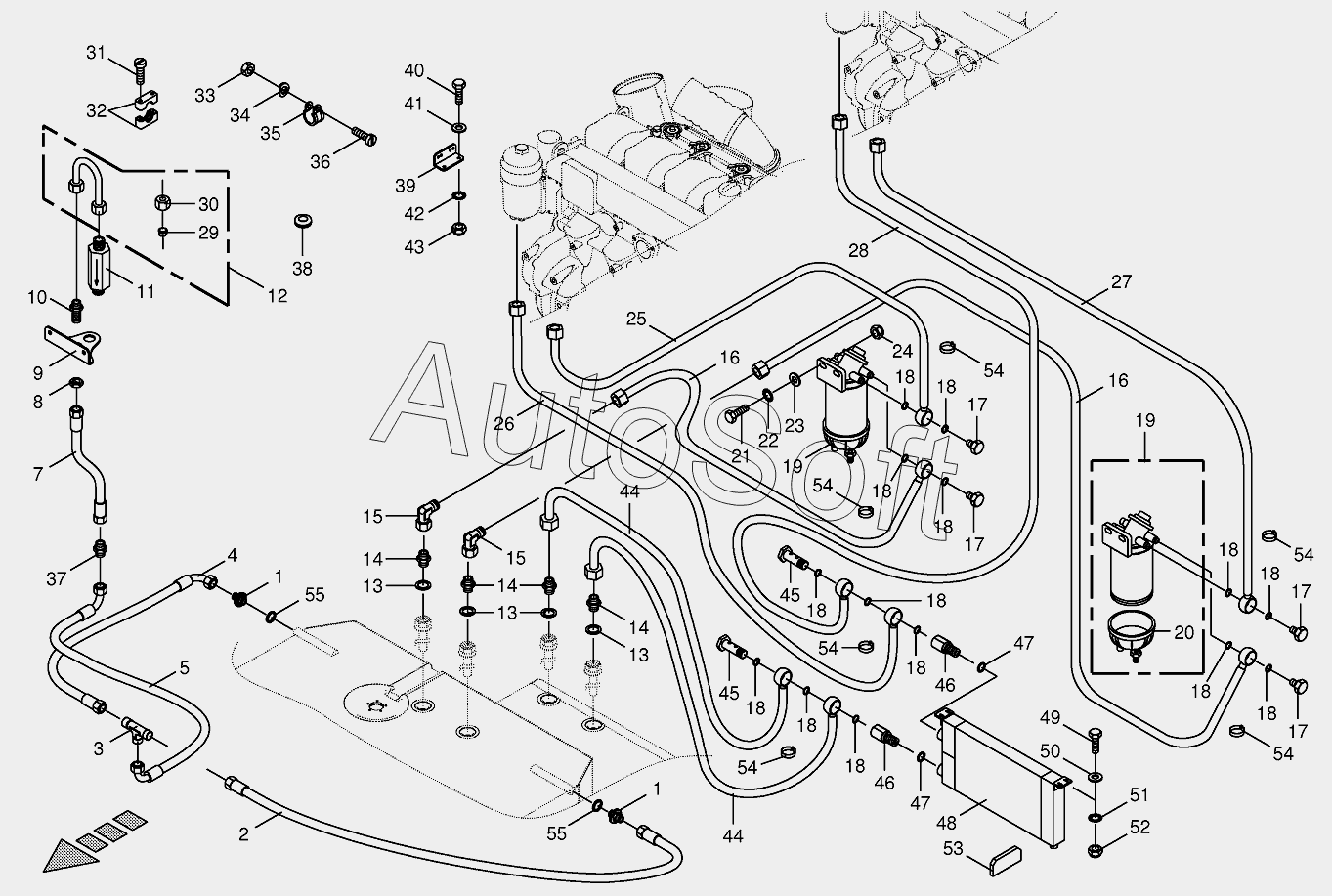

Каталог запасных частей к технике: KRONE BIG-X-800/1000 (2013). Diesel fuel pipe
41
30
31
31
31
32
32
32
33
34
35
36
37
38
39
40
29
42
43
44
44
45
45
46
46
47
47
48
49
50
51
52
53
54
54
54
54
54
54
55
55
17
17
17
17
2
3
4
5
7
8
9
10
11
12
13
13
13
14
14
14
15
15
16
16
1
1
18
18
18
18
18
18
18
18
18
18
18
18
18
18
19
19
20
21
22
23
24
25
26
27
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009043451 | 0***1 | Countersunkscrew | |
| 009405450 | 0***0 | Replacement filter | |
| 1 | 2***0 | Male connector | |
| 2 | 2***0 | High pressure hose line | |
| 3 | 0***0 | T-connector | |
| 4 | 0***2 | High pressure hose line | |
| 5 | 2***0 | High pressure hose line | |
| 7 | 2***0 | High pressure hose line | |
| 8 | 0***1 | Hex nut-low form | |
| 9 | 2***0 | Fastening angle | |
| 10 | 0***0 | Straight 2-way connector | |
| 11 | 0***0 | High pressure filter | |
| 12 | 0***1 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 0***0 | Gasket ring | |
| 14 | 0***0 | Lug | |
| 15 | 0***1 | Angle lug | |
| 16 | 2***1 | Diesel hose | |
| 17 | 0***0 | Hollow screw | |
| 18 | 0***0 | Gasket ring | |
| 19 | 0***0 | Water separator | |
| 20 | 0***0 | Inspection glass | |
| 21 | 0***0 | Hex head bolt | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***1 | Washer | |
| 24 | 0***0 | Hex nut | |
| 25 | 2***1 | Diesel hose | |
| 26 | 2***1 | Fuel pipe | |
| 27 | 2***0 | Fuel pipe | |
| 28 | 2***1 | Fuel pipe | |
| 28 | 2***0 | Fuel pipe | |
| 29 | 0***1 | Cutting ring | |
| 30 | 0***0 | Nozzle disc cap | |
| 31 | 0***0 | Allen screw | |
| 31 | 0***1 | Allen screw | |
| 32 | 0***1 | Tube clamp-2 halves | |
| 32 | 0***0 | Tube clamp-2 halves | |
| 33 | 0***1 | Hex nut | |
| 34 | 0***0 | Spring washer | |
| 35 | 0***0 | Tube clip w. rubber | |
| 36 | 0***0 | Allen screw | |
| 37 | 0***0 | Connector | |
| 38 | 2***0 | Cable bushing | |
| 39 | 2***0 | Clamp holder | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***1 | Washer | |
| 42 | 0***1 | Detent edged washer | |
| 43 | 0***1 | Locknut | |
| 44 | 2***1 | Fuel pipe | |
| 45 | 9***0 | Hollow screw | |
| 46 | 2***0 | Adapter | |
| 47 | 9***0 | Gasket ring | |
| 48 | 2***0 | Fuel cooler | |
| 49 | 0***0 | Hex head bolt | |
| 50 | 0***0 | Washer | |
| 51 | 0***1 | Detent edged washer | |
| 52 | 0***0 | Locknut | |
| 53 | 2***0 | Rubber plate | |
| 54 | 2***0 | Hose clamp | |
| 55 | 2***0 | Gasket ring |
