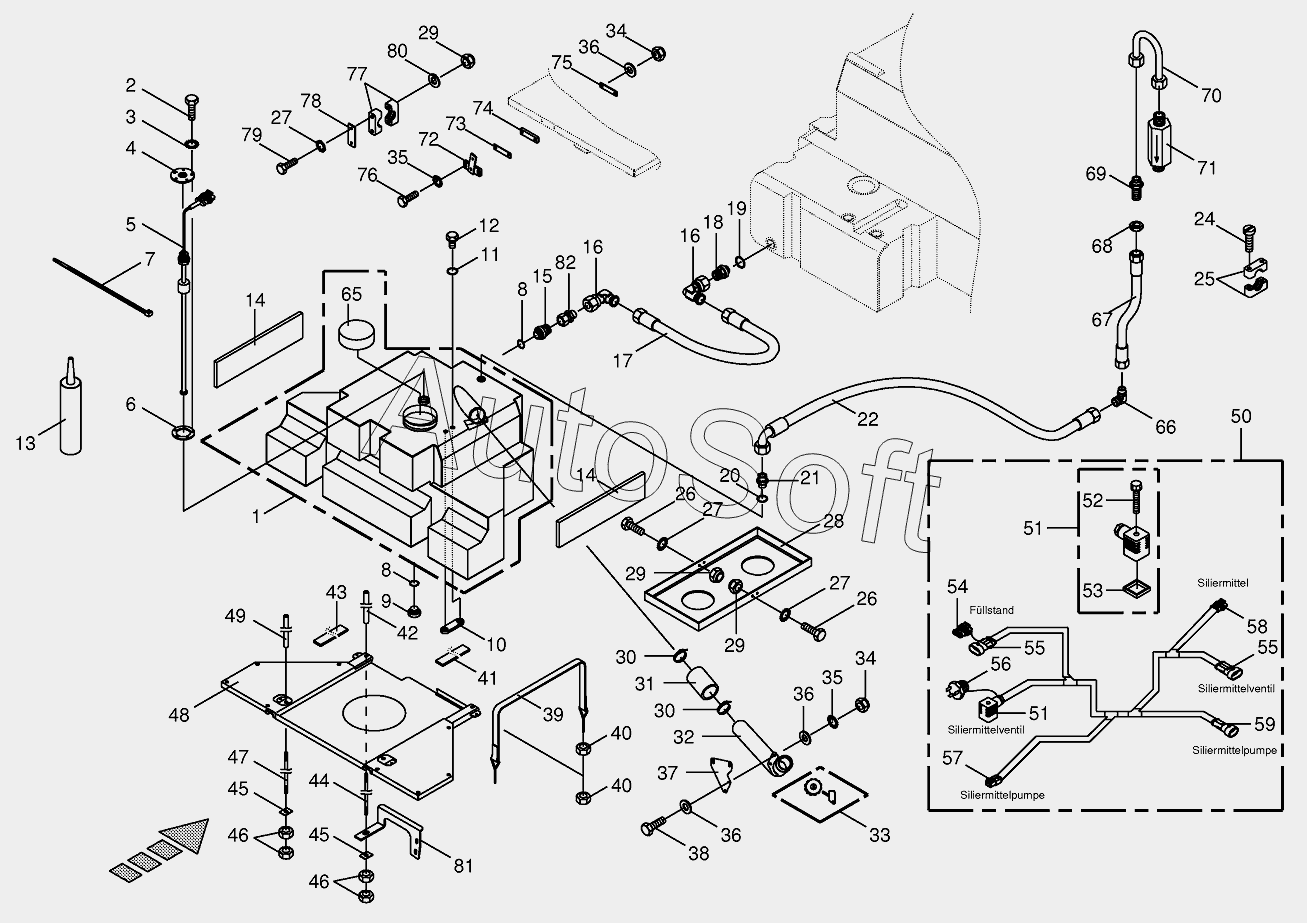

Каталог запасных частей к технике: KRONE BIG-X-800/1000 (2013). Auxiliary tank
49
59
58
57
56
55
55
54
53
52
51
51
50
65
48
47
46
46
45
45
44
43
42
41
40
40
73
82
81
80
79
79
79
78
77
76
75
74
39
73
73
73
73
72
71
70
69
68
67
66
11
19
19
19
18
18
18
17
16
16
15
14
14
13
12
20
10
9
8
8
7
6
5
4
3
2
30
30
38
38
38
37
36
36
36
35
35
34
34
33
32
31
1
29
29
29
28
27
27
27
26
26
25
24
24
24
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270018470 | 2***0 | Gasket | |
| 1 | 2***0 | Auxiliary tank | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***0 | Spring washer | |
| 4 | 0***0 | Sensor support | |
| 5 | 2***0 | Level sensor | |
| 6 | 0***0 | Gasket | |
| 7 | 0***1 | Cable band | |
| 8 | 0***0 | O-ring | |
| 9 | 0***0 | Screw plug | |
| 10 | 0***0 | Threaded piece | |
| 11 | 0***0 | O-ring | |
| 12 | 0***0 | Drain bolt | |
| 13 | 0***0 | Gluten | |
| 14 | 2***0 | Rubber plate | |
| 15 | 2***0 | Connection | |
| 16 | 0***0 | Angle lug | |
| 17 | 2***0 | Diesel hose | |
| 18 | 2***0 | Connection | |
| 18 | 2***0 | Connection | |
| 19 | 0***0 | O-ring | |
| 19 | 0***0 | O-ring | |
| 20 | 0***1 | Gasket ring | |
| 21 | 0***0 | Male connector | |
| 22 | 2***0 | High pressure hose line | |
| 24 | 0***0 | Allen screw | |
| 24 | 0***1 | Allen screw | |
| 25 | 0***1 | Tube clamp-2 halves | |
| 26 | 0***0 | Hex head bolt | |
| 27 | 0***1 | Detent edged washer | |
| 28 | 2***0 | Hose guard | |
| 29 | 0***0 | Locknut | |
| 30 | 0***0 | Joint bolt-hose clamp | |
| 31 | 2***0 | Hose coupling | |
| 32 | 2***0 | Filler pipe | |
| 33 | 2***0 | Tank cap | |
| 34 | 0***0 | Locknut | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***0 | Washer | |
| 37 | 2***0 | Tank lug support | |
| 38 | 0***0 | Hex head bolt | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***0 | Tension band | |
| 40 | 0***0 | Hex nut | |
| 41 | 2***0 | Rubber coat | |
| 42 | 0***0 | Spacer tube-front | |
| 43 | 0***0 | Rubber coat-below | |
| 44 | 0***0 | Threaded spindle-front | |
| 45 | 0***0 | Pressure plate | |
| 46 | 0***0 | Hex nut | |
| 47 | 0***0 | Threaded spindle-back | |
| 48 | 2***0 | Subsurface | |
| 49 | 0***0 | Spacer tube-back | |
| 50 | 2***0 | Wiring harness | |
| 51 | 0***0 | Valve plug with LED | |
| 52 | 0***0 | Screw with straight-line curls | |
| 53 | 0***0 | Gasket | |
| 54 | 0***0 | Blind bushing plug-3-pole | |
| 55 | 0***0 | Coupling socket-3-pole | |
| 56 | 0***0 | Connector plug-2-pole | |
| 57 | 0***0 | Plug-2-pole | |
| 58 | 0***0 | Plug-3-pole | |
| 59 | 0***0 | Coupling socket-2-pole | |
| 65 | 2***0 | Tank cap | |
| 66 | 0***0 | Elbow union | |
| 67 | 2***0 | High pressure hose line | |
| 68 | 0***1 | Hex nut-low form | |
| 69 | 0***0 | Straight 2-way connector | |
| 70 | 0***1 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 71 | 0***0 | High pressure filter | |
| 72 | 2***0 | Retainer | |
| 73 | 2***0 | Spacer plate | |
| 73 | 2***0 | Spacer plate | |
| 73 | 2***0 | Spacer plate | |
| 74 | 2***0 | Spacer plate | |
| 75 | 2***0 | Stiffener | |
| 76 | 0***1 | Hex head bolt | |
| 77 | 2***0 | Tube clamp -2 halves | |
| 78 | 0***1 | Cover plate | |
| 79 | 0***1 | Hex head bolt | |
| 79 | 0***1 | Hex head bolt | |
| 80 | 0***0 | Washer | |
| 81 | 2***0 | Retainer angle | |
| 82 | 9***0 | Reducer fitting |
