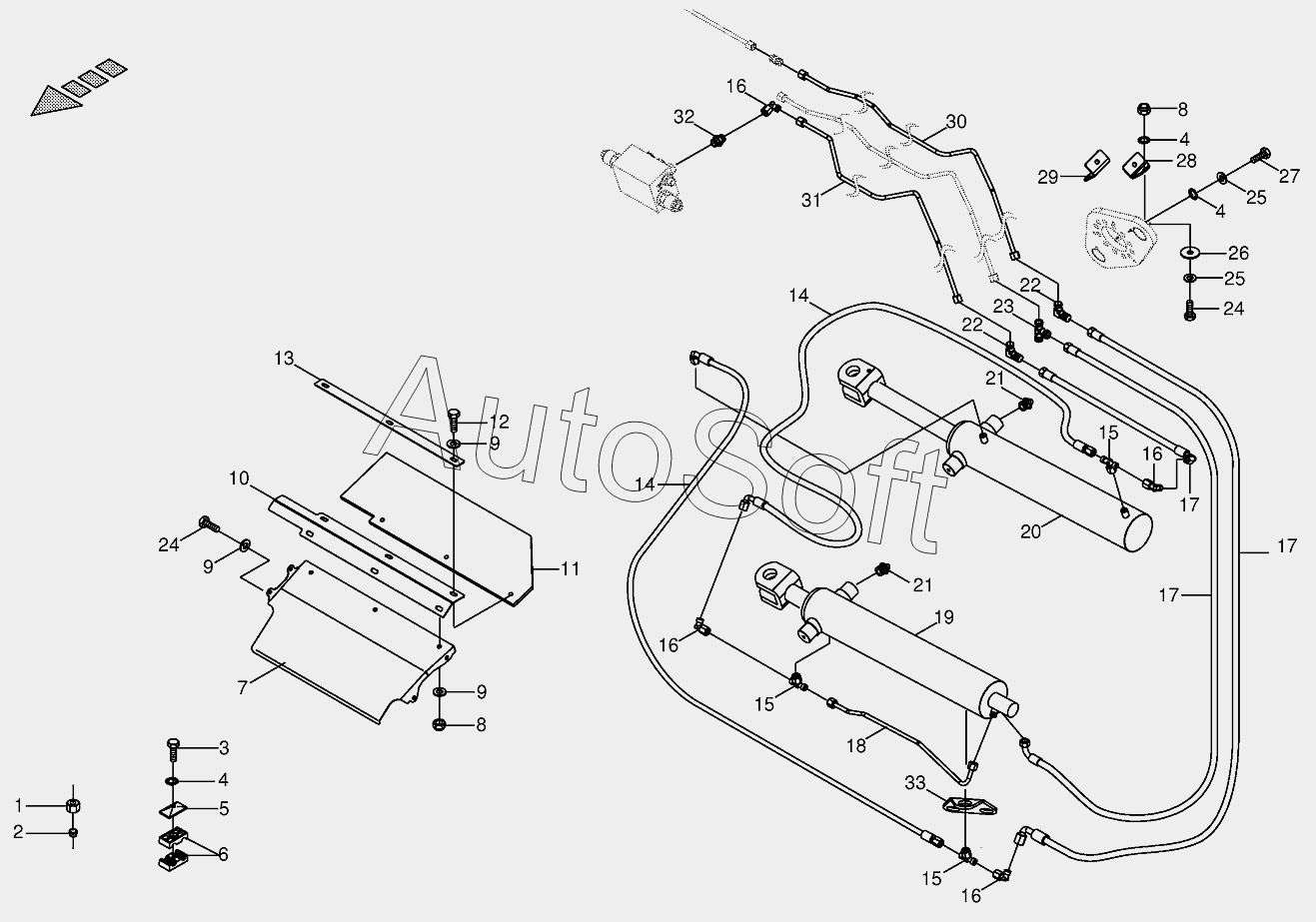

Каталог запасных частей к технике: KRONE ECollect753, 903, 1053 (2013). Hydraulics - lift 29.3 855051 -
25
25
19
19
19
19
19
19
20
20
20
20
20
20
20
21
21
22
22
23
24
24
19
26
27
28
29
30
30
30
31
31
31
32
33
10
2
3
3
3
4
4
4
5
6
6
6
7
8
8
9
9
9
1
11
12
13
14
14
15
15
15
16
16
16
16
17
17
17
17
17
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Nozzle disc cap | |
| 2 | 0***0 | Cutting ring | |
| 3 | 0***1 | Hex head bolt | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Cover plate | |
| 6 | 0***0 | Tube clamp-2 halves | |
| 6 | 2***0 | Tube clamp-2 halves | |
| 7 | 2***0 | Cover-top left | |
| 8 | 0***0 | Locknut | |
| 9 | 0***0 | Washer | |
| 10 | 2***0 | Angle | |
| 11 | 2***0 | Sealing rubber | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 2***0 | Clamping strap | |
| 14 | 2***0 | Hydr. tube SA 1 6x810 DKOL DKOL90° | |
| 15 | 0***0 | T connector | |
| 16 | 0***0 | Angle lug | |
| 17 | 2***0 | Hydr. tube SA 1 6x1350 DKOL DKOL90° | |
| 17 | 2***0 | Hyd. hose SA 1 6x1450 DKOL DKOL90° | |
| 18 | 2***0 | Hydr. Ligne 8x1,5x534 3 Arc | |
| 18 | 2***0 | Hyd. line 8x1.5x501 4 bows | |
| 19 | 2***0 | Sealing set | |
| 19 | 2***0 | Sealing set (9185502) DZ40/ 80 | |
| 19 | 2***0 | Hydr. cylindre DZ 40/80x400/113 | |
| 19 | 2***0 | Hyd. cylinder dc 45/90x400/113 | |
| 20 | 0***2 | Hydraulic cylinder | |
| 20 | 2***1 | Hydraulic cylinder | |
| 20 | 2***0 | Sealing set | |
| 20 | 2***0 | Sealing set (9185502) DZ40/ 80 | |
| 21 | 0***0 | Grease niple | |
| 22 | 9***0 | Angle lug | |
| 23 | 0***0 | T-connector | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Washer | |
| 26 | 0***0 | Washer | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 2***0 | Support inside | |
| 29 | 2***0 | Support outside | |
| 30 | 2***0 | Hydr. Ligne 8x1,5x1678 7 Arc | |
| 30 | 2***0 | Hyd. line 8x1.5x1932 7 bows | |
| 31 | 2***0 | Hydr. Ligne 8x1,5x1075 5 Arc | |
| 31 | 2***0 | Hyd. line 8x1.5x1324 5 bows | |
| 32 | 9***0 | Male connector L 8 / M14x1,5 E A3G | |
| 33 | 2***1 | Spring holder |
